申请日2015.02.05
公开(公告)日2015.07.15
IPC分类号C02F11/00
摘要
本实用新型公开了用于高级氧化含铁污泥循环利用的铁盐回收装置，铁盐污泥浓缩储存池通过铁盐污泥提升泵与回收塔进料口连接，酸雾吸收器与呼吸口相连，且酸雾吸收器与呼吸口之间设置电动球阀，回收剂存储罐通过铁盐回收剂加药泵与回收剂加药口相连，循环反应泵出口通过铁盐回收塔循环反应泵与循环反应泵进口相连，絮凝剂用药点储存罐通过絮凝剂药液提升泵与成品药出口相连。本实用新型结构简单，设计合理，有效避免了因污泥固含量大而产生的反应不充分，有死角的问题;避免了机械故障;节约劳动成本，提高了生产效率。
权利要求书

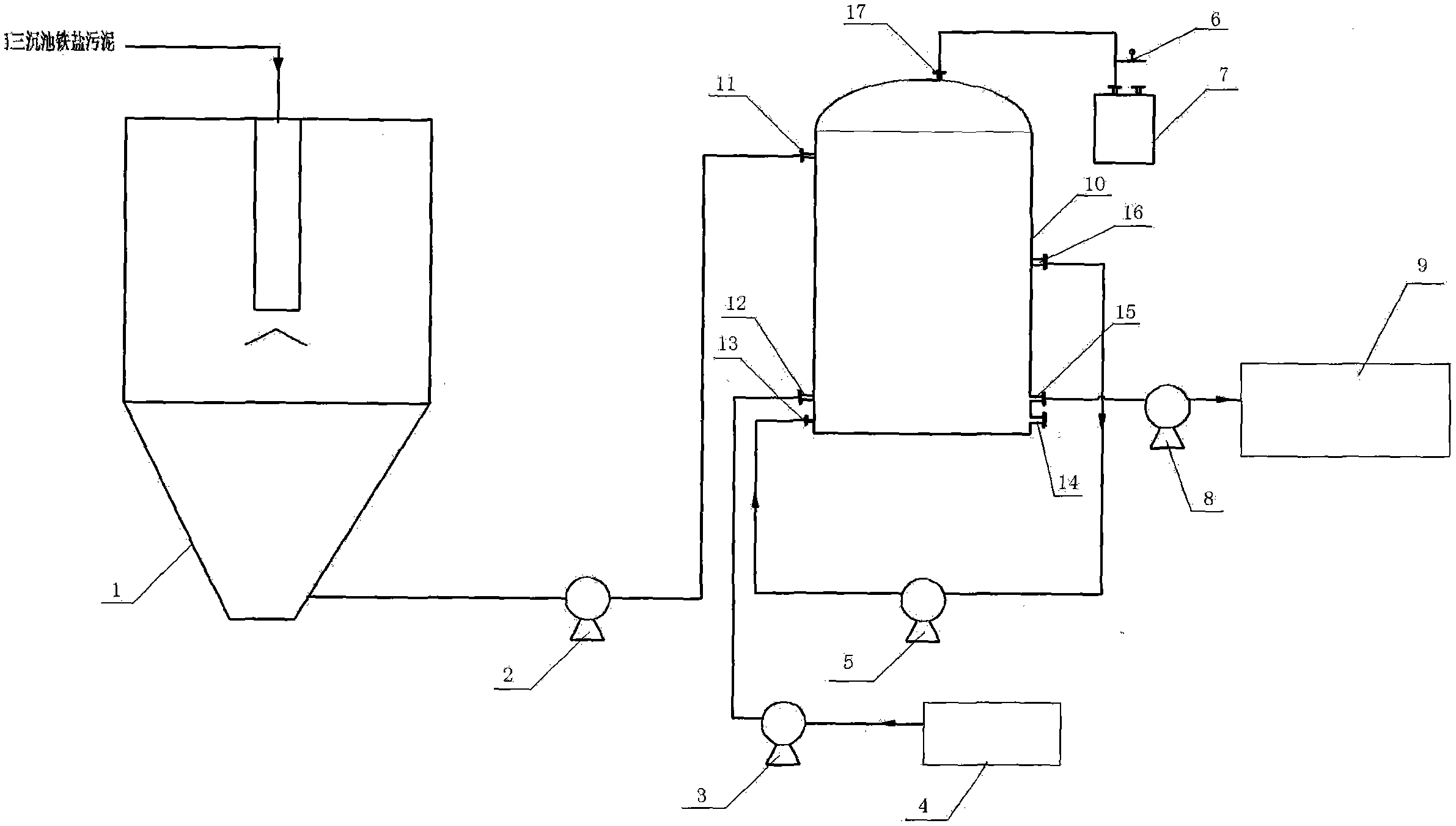

1.用于高级氧化含铁污泥循环利用的铁盐回收装置，包括铁盐污泥 浓缩储存池、铁盐污泥提升泵、铁盐回收剂加药泵、回收剂存储罐、 铁盐回收塔循环反应泵、电动球阀、酸雾吸收器、絮凝剂药液提升泵、 絮凝剂用药点储存罐及铁盐回收塔，其特征在于，所述铁盐回收塔设 置回收塔进料口、回收剂加药口、循环反应泵出口、排空口、成品药 出口、循环反应泵进口及呼吸口，所述铁盐污泥浓缩储存池通过铁盐 污泥提升泵与回收塔进料口连接，所述酸雾吸收器与呼吸口相连，且 酸雾吸收器与呼吸口之间设置电动球阀，所述回收剂存储罐通过铁盐 回收剂加药泵与回收剂加药口相连，所述循环反应泵出口通过铁盐回 收塔循环反应泵与循环反应泵进口相连，所述絮凝剂用药点储存罐通 过絮凝剂药液提升泵与成品药出口相连。
2.如权利要求1所述的用于高级氧化含铁污泥循环利用的铁盐回收 装置，其特征在于，所述呼吸口设置在铁盐回收塔的顶部。
说明书
用于高级氧化含铁污泥循环利用的铁盐回收装置
技术领域
本实用新型涉及污泥的循环处理利用的设备，属于环境保护领域， 具体为用于高级氧化含铁污泥循环利用的铁盐回收装置。
背景技术
对污水进行高级氧化(类芬顿工艺)处理过程中，将产生一定 量的难处理的含铁污泥，传统的处理方法为脱水后填埋处理，这将 占用大量的土地资源，同时也是对铁资源的浪费。随着当前高级氧化 工艺的广泛使用，将产生大量的此类污泥。如何妥善科学的处理这一 类污泥是全世界共同关注的课题，如何才能将铁泥实现循环利用。而 现有的污泥循环利用处理设备，因污泥固含量大而产生的反应不充分 有死角，且设备的呼吸阀不耐酸雾腐蚀容易产生机械故障。
实用新型内容
本实用新型的目的在于提供用于高级氧化含铁污泥循环利用的铁 盐回收装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型所采用以下技术方案：
用于高级氧化含铁污泥循环利用的铁盐回收装置，包括铁盐污泥 浓缩储存池、铁盐污泥提升泵、铁盐回收剂加药泵、回收剂存储罐、 铁盐回收塔循环反应泵、电动球阀、酸雾吸收器、絮凝剂药液提升泵、 絮凝剂用药点储存罐及铁盐回收塔，其特征在于，所述铁盐回收塔设 置回收塔进料口、回收剂加药口、循环反应泵出口、排空口、成品药 出口、循环反应泵进口及呼吸口，所述铁盐污泥浓缩储存池通过铁盐 污泥提升泵与回收塔进料口连接，所述酸雾吸收器与呼吸口相连，且 酸雾吸收器与呼吸口之间设置电动球阀，所述回收剂存储罐通过铁盐 回收剂加药泵与回收剂加药口相连，所述循环反应泵出口通过铁盐回 收塔循环反应泵与循环反应泵进口相连，所述絮凝剂用药点储存罐通 过絮凝剂药液提升泵与成品药出口相连。
作为优选，所述呼吸口设置在铁盐回收塔的顶部。
与现有技术相比，本实用新型的优点：本实用新型结构简单，设 计合理，有效避免了因污泥固含量大而产生的反应不充分，有死角的 问题;通过在铁盐回收塔上设置呼吸口及加装电动球阀防止了传统呼 吸阀不耐酸雾腐蚀而产生机械故障;该装置节约劳动成本，提高了生 产效率。
