申请日2015.02.05
公开(公告)日2015.07.15
IPC分类号C02F9/14
摘要
本实用新型公开了一种新型农村污水一体化处理设备，包括依次连接的厌氧池、接触氧化池、斜板沉淀池、膜池和消毒池，接触氧化池内设有颗粒填料、不锈钢网笼和微孔曝气器，微孔曝气器通过曝气管连接外置风机，颗粒填料置于不锈钢网笼内，膜池内设有膜-生物反应器，膜-生物反应器的出水口通过清水管连接至消毒池内，消毒池内安装有紫外消毒器，厌氧池的进水口和消毒池的出水口分别为新型农村污水一体化处理设备的进水口和出水口。本实用新型首先利用厌氧发酵降解污水中的部分有机物，后续利用接触氧化和斜板沉淀进一步优化水质，最后采用膜-生物反应器和紫外线消毒器对水深度处理，保证优质出水;本处理设备能够有效解决农村污水处理排放问题。
权利要求书

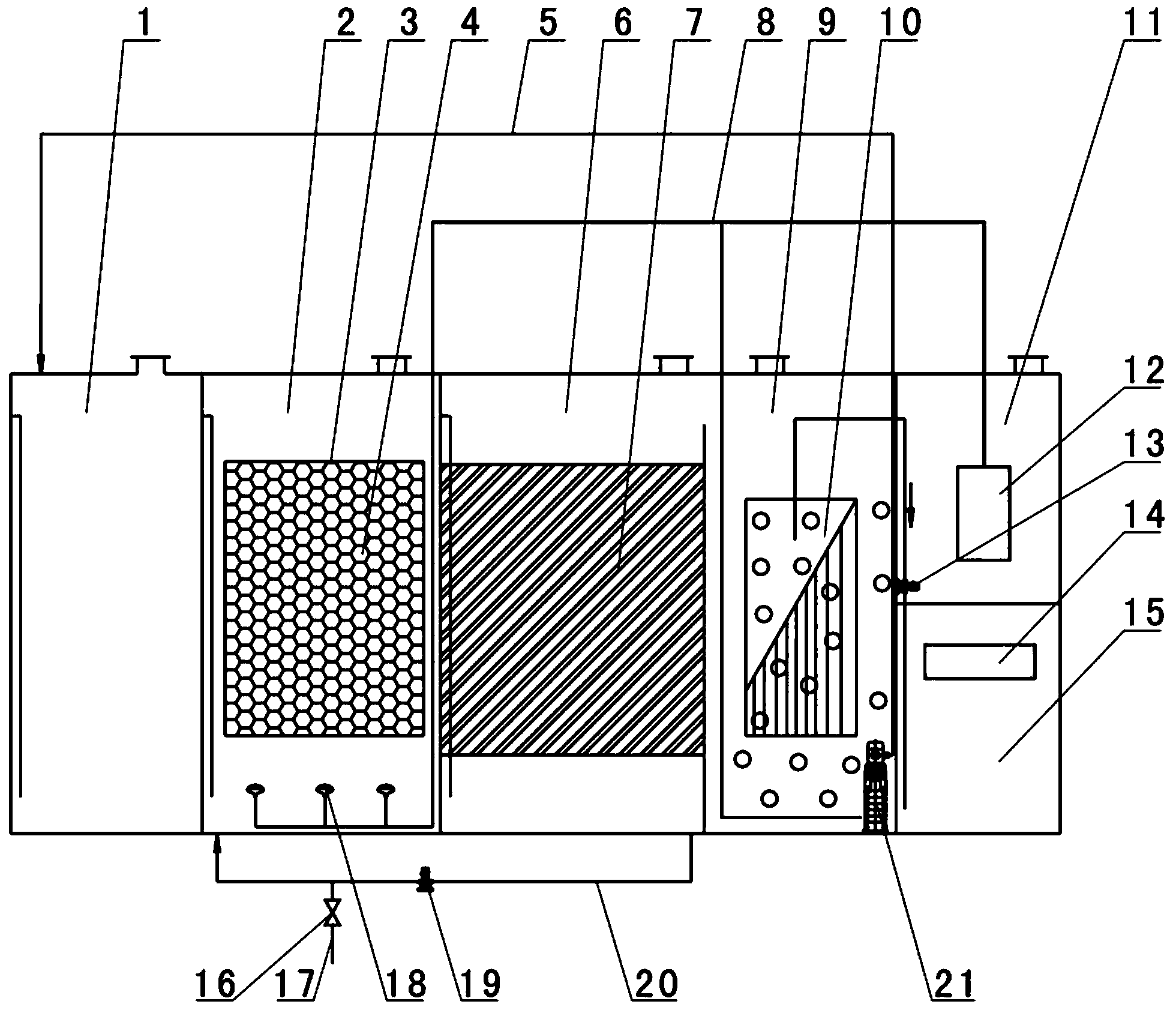

1.一种新型农村污水一体化处理设备，其特征在于：包括依次连接的厌氧 池、接触氧化池、斜板沉淀池、膜池和消毒池，所述接触氧化池内设有颗粒填 料、不锈钢网笼和微孔曝气器，所述微孔曝气器通过曝气管连接外置风机，所 述颗粒填料置于所述不锈钢网笼内且位于所述微孔曝气器的上方，所述膜池内 设有膜-生物反应器，所述膜-生物反应器的下方通过曝气管连接所述外置风机， 所述膜-生物反应器的出水口通过清水管连接至所述消毒池内，所述清水管上安 装有清水泵，所述消毒池内安装有紫外消毒器，所述厌氧池的进水口和所述消 毒池的出水口分别为所述新型农村污水一体化处理设备的进水口和出水口。
2.根据权利要求1所述的新型农村污水一体化处理设备，其特征在于：所 述消毒池的上方设有设备间，所述外置风机置于所述设备间内。
3.根据权利要求1所述的新型农村污水一体化处理设备，其特征在于：所 述颗粒填料为聚乙二醇含水凝胶颗粒填料。
4.根据权利要求1所述的新型农村污水一体化处理设备，其特征在于：所 述膜-生物反应器采用孔径为0.02um的中空纤维超滤膜。
5.根据权利要求1所述的新型农村污水一体化处理设备，其特征在于：所 述膜池的底部安装有回流泵，所述回流泵的出口通过回流管连接至厌氧池。
6.根据权利要求1所述的新型农村污水一体化处理设备，其特征在于：所 述斜板沉淀池的底部和所述接触氧化池的底部之间通过污泥管相通连接，所述 污泥管上安装有污泥泵。
7.根据权利要求6所述的新型农村污水一体化处理设备，其特征在于：所 述污泥管上还连接有排泄管，所述排泄管上安装有排泄阀门。
说明书
一种新型农村污水一体化处理设备
技术领域
本实用新型涉及一种污水处理设备，尤其涉及一种新型农村污水一体化处 理设备。
背景技术
现有的农村污水处理装置的处理效果不够理想，水中大部分有机物未被降 解，含有细菌，会造成环境污染，而且结构复杂，不利于安装制造，维护不便， 占地面积较大，不能解决分散污水处理问题。
实用新型内容
本实用新型的目的就在于为了解决上述问题而提供一种新型农村污水一体 化处理设备。
本实用新型通过以下技术方案来实现上述目的：
一种新型农村污水一体化处理设备，包括依次连接的厌氧池、接触氧化池、 斜板沉淀池、膜池和消毒池，所述接触氧化池内设有颗粒填料、不锈钢网笼和 微孔曝气器，所述微孔曝气器通过曝气管连接外置风机，所述颗粒填料置于所 述不锈钢网笼内且位于所述微孔曝气器的上方，所述膜池内设有膜-生物反应器， 所述膜-生物反应器的下方通过曝气管连接所述外置风机，所述膜-生物反应器的 出水口通过清水管连接至所述消毒池内，所述清水管上安装有清水泵，所述消 毒池内安装有紫外消毒器，所述厌氧池的进水口和所述消毒池的出水口分别为 所述新型农村污水一体化处理设备的进水口和出水口。上述膜-生物反应器即 MBR，是一种成熟应用的反应器，斜板沉淀池是一种安装有斜板的沉淀池，是 一种成熟应用的沉淀池。
优选地，所述消毒池的上方设有设备间，所述外置风机置于所述设备间内。
作为优选，所述颗粒填料为聚乙二醇含水凝胶颗粒填料。
所述膜-生物反应器采用孔径为0.02um的中空纤维超滤膜，即PVDF膜。
进一步，所述膜池的底部安装有回流泵，所述回流泵的出口通过回流管连 接至厌氧池。
所述斜板沉淀池的底部和所述接触氧化池的底部之间通过污泥管相通连 接，所述污泥管上安装有污泥泵。
所述污泥管上还连接有排泄管，所述排泄管上安装有排泄阀门。
本实用新型的有益效果在于：
本实用新型首先利用厌氧发酵降解污水中的部分有机物，后续利用接触氧 化和斜板沉淀进一步优化水质，最后采用膜-生物反应器和紫外线消毒器对水深 度处理，保证优质出水;本实用新型所述新型农村污水一体化处理设备的整体 结构相对简单，制造、安装较容易，可置于地下、半地上或地上，整体占地面 积小，维护方便，能够有效解决农村污水分散、污水收集困难等水处理排放问 题。
