申请日2015.04.15
公开(公告)日2015.09.16
IPC分类号C02F9/08; C02F103/18; C02F1/36
摘要
本实用新型涉及一种电厂脱硫废水的超声雾化处理系统，它包括pH值调整池、沉淀池和絮凝池，它们组成一体式反应池，在所述一体式反应池后部设有最终氧化中和池，在所述最终氧化中和池底部设有变频超声雾化器，在所述pH值调整池上部设有第一加药装置，在所述沉淀池上部设有第二加药装置，在所述絮凝池上部设有第三加药装置，所述一体式反应池下部和最终氧化中和池下部通过污泥输送泵与污泥脱水装置相连。本实用新型处理效果好，超声雾化效率高，大大减少氧化剂和中和剂的使用量，能耗低，占地面积小。
权利要求书

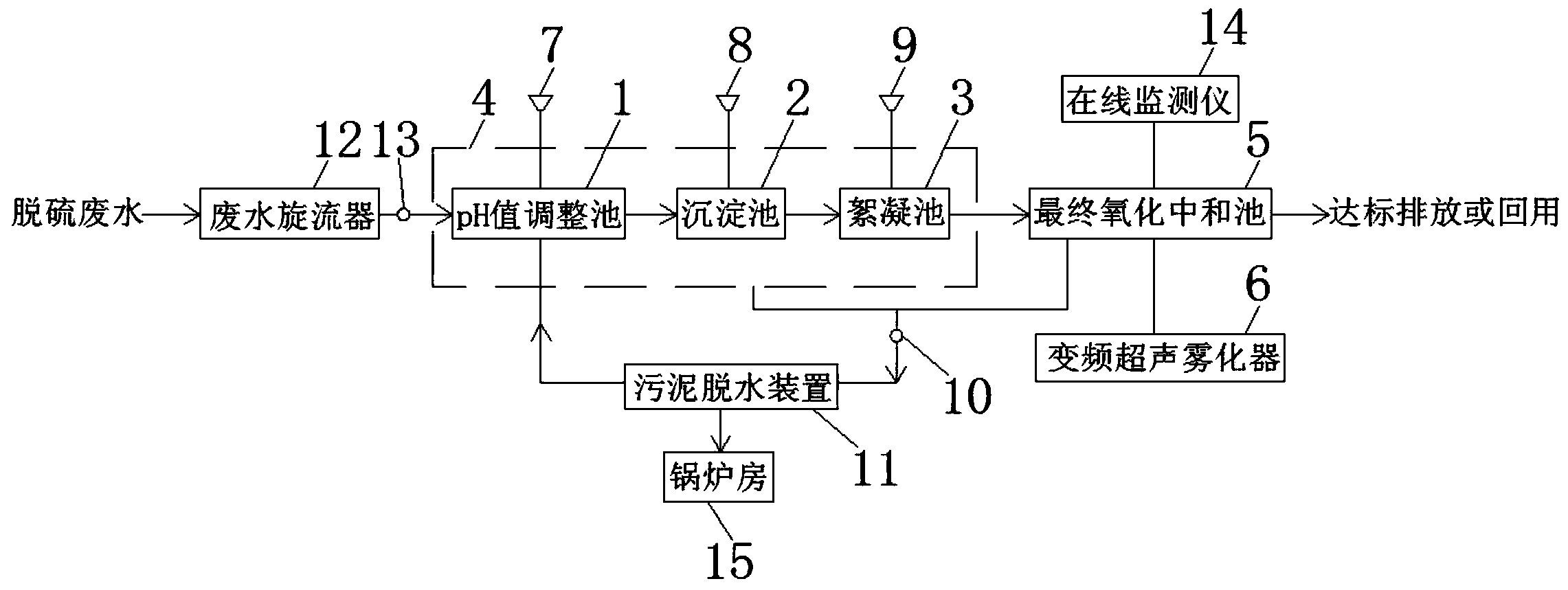

1.一种电厂脱硫废水的超声雾化处理系统，其特征在于：它包 括pH值调整池(1)、沉淀池(2)和絮凝池(3)，它们组成一体式反 应池(4)，在所述一体式反应池(4)后部设有最终氧化中和池(5)， 在所述最终氧化中和池(5)底部设有变频超声雾化器(6)，在所述 pH值调整池(1)上部设有第一加药装置(7)，在所述沉淀池(2) 上部设有第二加药装置(8)，在所述絮凝池(3)上部设有第三加药 装置(9)，所述一体式反应池(4)下部和最终氧化中和池(5)下部 通过污泥输送泵(10)与污泥脱水装置(11)相连。
2.根据权利要求1所述的电厂脱硫废水的超声雾化处理系统， 其特征在于：在所述一体式反应池(4)前部设有废水旋流器(12)， 在所述废水旋流器(12)与一体式反应池(4)之间设有废水输送泵 (13)。
3.根据权利要求1所述的电厂脱硫废水的超声雾化处理系统， 其特征在于：在所述最终氧化中和池(5)上部设有在线监测仪(14)。
4.根据权利要求1所述的电厂脱硫废水的超声雾化处理系统， 其特征在于：所述污泥脱水装置(11)通过管道与pH值调整池(1) 相连。
5.根据权利要求1所述的电厂脱硫废水的超声雾化处理系统， 其特征在于：所述污泥脱水装置(11)与锅炉房(15)相连。
说明书
一种电厂脱硫废水的超声雾化处理系统
技术领域
本实用新型涉及一种污水处理系统，具体涉及一种电厂脱硫废水 处理系统。
背景技术
我国目前能源结构依然是以煤炭为主，供电也仍然是以煤电为 主，导致排放的二氧化硫90%以上来自燃煤。随着产业政策和环保要 求的日益严格，电厂脱硫是大势所需。在脱硫过程中80%以上采取湿 法脱硫工艺，导致产生了大量的脱硫废水。脱硫废水中主要超标指数 有pH值、悬浮物、重金属离子等，氟离子也有可能超标。因此直接 排放将会对环境造成严重污染。
现有的脱硫废水处理系统处理效果一般，系统占地面积大，系统 的抗冲击负荷较差、动能消耗高，特别在中和氧化过程中，需要使用 大量氧化剂和中和剂，不符合实际处理要求。
发明内容
发明目的：本实用新型的目的是为了克服现有技术中的不足，提 供一种处理效果好，超声雾化效率高，大大减少氧化剂和中和剂的使 用量，能耗低，占地面积小的电厂脱硫废水的超声雾化处理系统。
技术方案：为了解决上述技术问题，本实用新型所述的一种电厂 脱硫废水的超声雾化处理系统，它包括pH值调整池、沉淀池和絮凝 池，它们组成一体式反应池，在所述一体式反应池后部设有最终氧化 中和池，在所述最终氧化中和池底部设有变频超声雾化器，在所述 pH值调整池上部设有第一加药装置，在所述沉淀池上部设有第二加 药装置，在所述絮凝池上部设有第三加药装置，所述一体式反应池下 部和最终氧化中和池下部通过污泥输送泵与污泥脱水装置相连。
在所述一体式反应池前部设有废水旋流器，在所述废水旋流器与 一体式反应池之间设有废水输送泵。
在所述最终氧化中和池上部设有在线监测仪。
所述污泥脱水装置通过管道与pH值调整池相连。
所述污泥脱水装置与锅炉房相连。
有益效果：本实用新型与现有技术相比，其显著优点是：本实用 新型在最终氧化中和池底部设置变频超声雾化器，大大增加了污染物 与氧化剂、中和剂之间的接触概率，减少了氧化剂和中和剂的使用量， 出水效果好，采用一体式反应池，大大减小了系统占地面积，采用在 线监测仪，保证出水处理达标后排放，不会产生二次污染，污泥经污 泥脱水装置脱水后作为配煤原料利用，水重新回到反应池重复使用， 本系统抗冲击负荷较好、动能消耗低，符合实际使用要求。
