申请日2015.10.21
公开(公告)日2016.03.23
IPC分类号B08B3/02; B08B3/10; B08B13/00
摘要
本实用新型公开了一种废旧塑料清洗装置，包括本体和搅拌装置，所述本体的顶部安装有控制器，且本体的内壁与外壁之间的空腔中设有加热装置，所述本体的内壁上安装有温度传感器，且本体的内腔中穿插有搅拌装置，所述搅拌装置包括清洗刷、搅拌叶、转动轴、减速机和电机，所述本体的内腔顶部设有喷头，所述水管上设有第一电磁阀，所述水管的另一端穿插在水箱中，且管道内设有网板，所述网板的上表面设有伸缩杆，且伸缩杆的顶部设有挡板，且过滤箱的右侧通过流水管道连接调节池，所述调节池通过流水管道连接污水净化器，该装置结构简单，工作效率高，使用方便，节约水资源，减少成本。

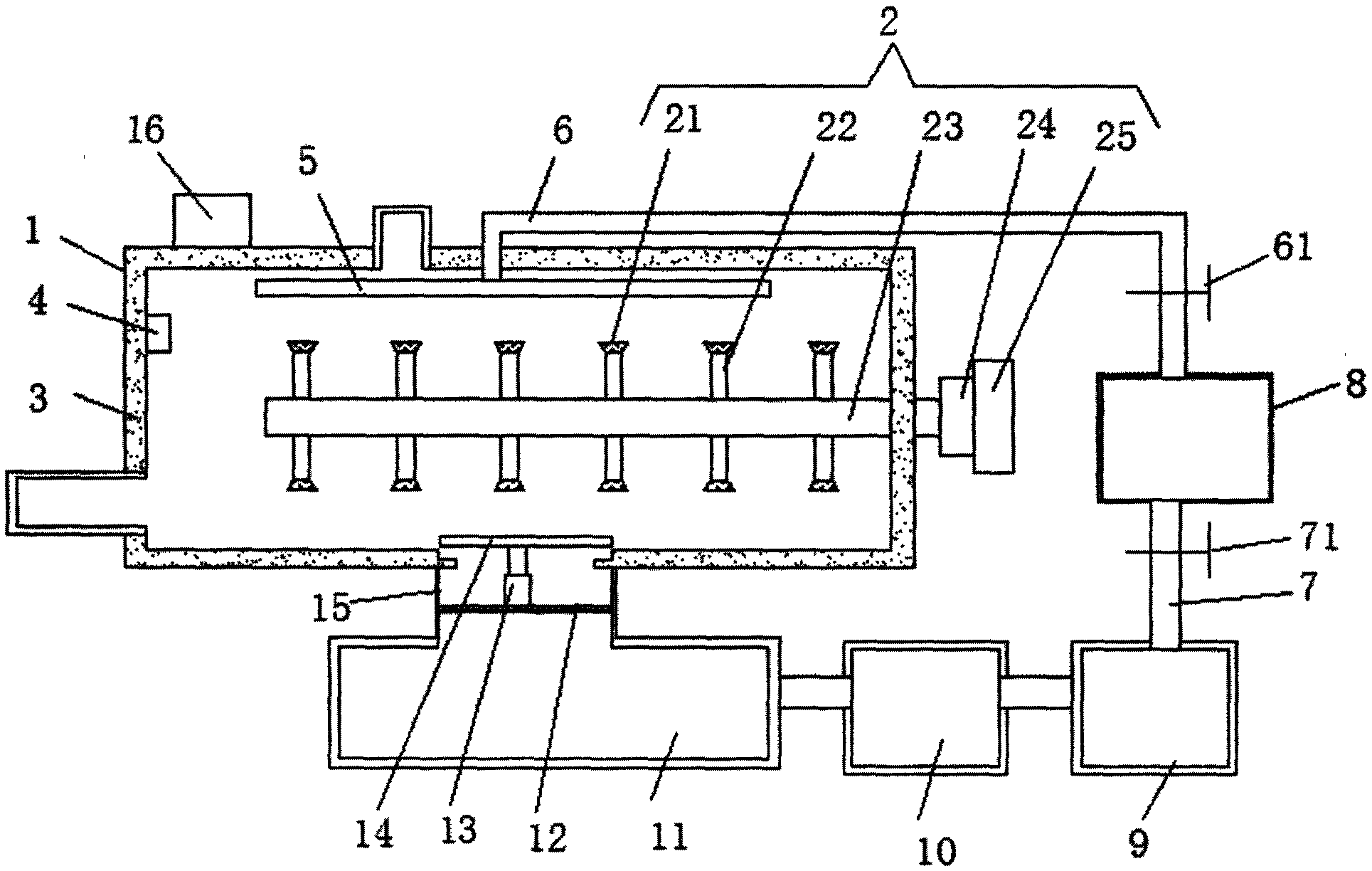

摘要附图
权利要求书
1.一种废旧塑料清洗装置，包括本体(1)和搅拌装置(2)，所述本体(1)的顶部设有进料口，且本体(1)的左侧设有出料口，其特征在于：所述本体(1)的顶部安装有控制器(16)，且本体(1)的内壁与外壁之间的空腔中设有加热装置(3)，所述本体(1)的内壁上安装有温度传感器(4)，且本体(1)的内腔中穿插有搅拌装置(2)，所述搅拌装置(2)包括清洗刷(21)、搅拌叶(22)、转动轴(23)、减速机(24)和电机(25)，所述转动轴(23)一端穿插在本体(1)的内腔中，且转动轴(23)上设有搅拌叶(22)，所述搅拌叶(22)的末端设有清洗刷(21)，所述转动轴(23)的另一端连接减速机(24)，且减速机(24)的右侧与电机(25)连接，所述本体(1)的内腔顶部设有喷头(5)，且喷头(5)的顶部与水管(6)的一端连接，所述水管(6)上设有第一电磁阀(61)，所述水管(6)的另一端穿插在水箱(8)中，且与水箱(8)内的水泵连接，所述本体(1)的底部设有管道(15)，且管道(15)内设有网板(12)，所述网板(12)的上表面设有伸缩杆(13)，且伸缩杆(13)的顶部设有挡板(14)，所述管道(15)的末端连接过滤箱(11)，且过滤箱(11)的右侧通过流水管道连接调节池(10)，所述调节池(10)通过流水管道连接污水净化器(9)，所述污水净化器(9)的顶部通过回水管(7)与水箱(8)连接，且回水管(7)上设有第二电磁阀(71)，所述控制器(16)分别与减速机(24)、电机(25)、加热装置(3)、温度传感器(4)、第一电磁阀(61)、第二电磁阀(71)和伸缩杆(13)电性连接。
2.根据权利要求1所述的一种废旧塑料清洗装置，其特征在于：所述喷头(5) 上均匀设有圆锥形喷雾嘴。
3.根据权利要求1所述的一种废旧塑料清洗装置，其特征在于：所述加热装置(3)为电磁加热线圈或加热丝网。
4.根据权利要求1所述的一种废旧塑料清洗装置，其特征在于：所述加热装置(3)为S型加热水管，且引出端子伸入加热水箱内加热水。
说明书
一种废旧塑料清洗装置
技术领域：
本实用新型涉及机械技术领域，具体为一种废旧塑料清洗装置。
背景技术：
随着工业的发展，塑料制品的应用已经遍及工农业以及日常生活的各个领域，全世界每天产生的废旧塑料垃圾无法进行估量，但其对环境造成的具大压力是显而易见的，为了处理这些塑料垃圾，现行的方法一般是填埋、焚烧等，但是由于普通的塑料垃圾的自然降解时间很长，一般要经过一百年以上才能降解，而且降解过程中还会产生大量的甲烷等有害物质，因此填埋法已经得到很多专家的诟病，而焚烧法产生的有害气体、烟尘等直接对环境造成影响。同时由于塑料作为石化产品，其生产的主要原料是石油，它是一种不可再生资源，目前全球石油争夺越来越激烈，原油成本越来越高，因此对于塑料产品回收利用是目前解决塑料垃圾问题的最好办法，它有效的解决了塑料产品对环境的威胁，同时也可以在一定程度上缓解石油的使用量，现有技术中，若将塑料回收，则需经过打碎、清洗和再生产等过程，其中清洗过程大多是人工清洗，需耗费大量的人力精力，有的时候清洗还不够要求，需二次清洗，且清洗过的塑料颗粒需放置在另外一台机器上烘干，费时费力，而且再清洗过程浪费大量的水资源。
发明内容：
本实用新型的目的在于提供一种废旧塑料清洗装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种废旧塑料清洗装置， 包括本体和搅拌装置，所述本体的顶部设有进料口，且本体的左侧设有出料口，所述本体的顶部安装有控制器，且本体的内壁与外壁之间的空腔中设有加热装置，所述本体的内壁上安装有温度传感器，且本体的内腔中穿插有搅拌装置，所述搅拌装置包括清洗刷、搅拌叶、转动轴、减速机和电机，所述转动轴一端穿插在本体的内腔中，且转动轴上设有搅拌叶，所述搅拌叶的末端设有清洗刷，所述转动轴的另一端连接减速机，且减速机的右侧与电机连接，所述本体的内腔顶部设有喷头，且喷头的顶部与水管的一端连接，所述水管上设有第一电磁阀，所述水管的另一端穿插在水箱中，且与水箱内的水泵连接，所述本体的底部设有管道，且管道内设有网板，所述网板的上表面设有伸缩杆，且伸缩杆的顶部设有挡板，所述管道的末端连接过滤箱，且过滤箱的右侧通过流水管道连接调节池，所述调节池通过流水管道连接污水净化器，所述污水净化器的顶部通过回水管与水箱连接，且回水管上设有第二电磁阀，所述控制器分别与减速机、电机、加热装置、温度传感器第一电磁阀、第二电磁阀和伸缩杆电性连接。
优选的，所述喷头上均匀设有圆锥形喷雾嘴。
优选的，所述加热装置为电磁加热线圈或加热丝网。
优选的，所述加热装置为S型加热水管，且引出端子伸入加热水箱内加热水。
与现有技术相比，本实用新型的有益效果在于：该实用新型通过搅拌装置和喷淋装置对废旧塑料进行搅拌清洗，清洗均匀，效果显著，清洗产生的污水再经过过滤、调节和净化得到清水再次回到水箱中重复利用，节约水资源，减少成本，而且当清洗后启动加热装置对塑料进行烘干，去除清洗产生的水，达到回收利用塑料的目的，该装置结构简单，工作效率高，使用方便。
