申请日2015.06.29
公开(公告)日2015.11.18
IPC分类号C02F1/44; C02F103/04; B01D61/08
摘要
本实用新型涉及反渗透，提供一种在线自洁型多级反渗透水处理设备，包括进水管、一级反渗透组件、二级反渗透组件以及纯水收集箱，一级反渗透组件包括第一反渗透腔以及一级反渗透膜，第一反渗透腔具有第一进水口、第一纯水出口以及第一浓水排口，第一纯水出口与第一浓水排口分别位于一级反渗透膜的两侧，二级反渗透组件包括第二反渗透腔以及二级反渗透膜，第二反渗透腔具有第二进水口、第二纯水出口以及第二浓水排口，且第二浓水排口与进水管连通。本实用新型的水处理设备可以制备质量较高的二级纯水，同时在其制备的过程中可采用二级浓水清洁一级反渗透膜，不但有利于保证一级反渗透膜的使用寿命，还有利于二级浓水的回收利用。
权利要求书
1.一种在线自洁型多级反渗透水处理设备，其特征在于：包括进水管、一 级反渗透组件、二级反渗透组件以及纯水收集箱，所述一级反渗透组件包括第 一反渗透腔以及设置于所述第一反渗透腔内的一级反渗透膜，所述第一反渗透 腔具有与所述进水管连通的第一进水口、排出过滤后纯水的第一纯水出口以及 排出过滤后浓水的第一浓水排口，所述第一纯水出口与所述第一浓水排口分别 位于所述一级反渗透膜的两侧，所述二级反渗透组件包括第二反渗透腔以及位 于所述第二反渗透腔内的二级反渗透膜，所述第二反渗透腔具有与所述第一纯 水出口的第二进水口、与所述纯水收集箱进口连通的第二纯水出口以及用于排 出过滤后浓水的第二浓水排口，且所述第二浓水排口与所述进水管连通。
2.如权利要求1所述的在线自洁型多级反渗透水处理设备，其特征在于： 所述纯水收集箱的排口与所述第二进水口连通。
3.如权利要求2所述的在线自洁型多级反渗透水处理设备，其特征在于： 于所述第一纯水出口与所述第二进水口的流路上设置有第一止回阀，且所述纯 水收集箱的排口连通至所述第二进水口的接口位于所述第一止回阀与所述第二 进水口之间的流路上。
4.如权利要求1所述的在线自洁型多级反渗透水处理设备，其特征在于： 所述纯水收集箱的排口与所述进水管连通。
5.如权利要求1所述的在线自洁型多级反渗透水处理设备，其特征在于： 于所述第二浓水排口与所述进水管之间的流路上设置有第二止回阀。
6.如权利要求1所述的在线自洁型多级反渗透水处理设备，其特征在于： 所述第一浓水排口与所述进水管连通，且于两者之间的流路上设置有调压阀。
7.如权利要求6所述的在线自洁型多级反渗透水处理设备，其特征在于： 于所述第二浓水排口至所述进水管之间的流路上还设置有控制其通断的多路控 制阀，所述多路控制阀与所述第一浓水排口与所述进水管之间的流路连通。
8.如权利要求1所述的在线自洁型多级反渗透水处理设备，其特征在于： 所述第一纯水出口与所述纯水收集箱连通，于两者之间的流路上设置有控制其 通断的第一控制阀。
9.如权利要求1所述的在线自洁型多级反渗透水处理设备，其特征在于： 所述进水管连通至所述第二进水口，且于两者之间的管路上设置有控制其通断 的第二控制阀。
10.如权利要求1所述的在线自洁型多级反渗透水处理设备，其特征在于： 所述第二纯水出口与所述纯水收集箱上设置有回收控制阀，所述进水管与所述 回收控制阀连通。
说明书
在线自洁型多级反渗透水处理设备
技术领域
本实用新型涉及反渗透水处理设备，尤其涉及一种在线自洁型多级反渗透 水处理设备。
背景技术
反渗透又称逆渗透，指一种以压力差为推动力，从溶液中分离出溶剂的膜 分离操作。因为它和自然渗透的方向相反，故称反渗透。根据各种物料的不同 渗透压，就可以使用大于渗透压的反渗透压力，即反渗透法，达到分离、提取、 纯化和浓缩的目的。反渗透水处理设备利用反渗透原理对水进行净化提纯的水 处理设备,应用在电子、医药、海水淡化等行业，例如：太空水、纯净水、蒸馏 水等制备;酒类制造及降度用水;医药、电子等行业用水的前期制备;制备血 液透析用水、清洗消毒用水等;化工工艺的浓缩、分离、提纯及配水制备;锅 炉补给水除盐软水;海水、苦咸水淡化;造纸、电镀、印染、食品等行业用水 及废水处理;城市污水深度处理。
由于反渗透膜的工作原理要求反渗透水处理必须通过排放的浓水带走截留 的物质，过多的浓水排放虽然能延长反渗透膜的使用寿命，也造成对水的浪费。 反渗透行业一直在努力降低浓水排放，提高反渗透回收率，但现有技术侧重于 在反渗透工作前或工作后进行冲洗来减缓膜面的结垢沉积，这些冲洗对清除膜 面的结垢沉积效果有限。也有几个反渗透水处理企业采用在反渗透停止工作后 利用回注的纯水来养护膜面的方法，这种纯水养护的方法虽然能溶解一些结垢， 但这些结垢一般仍停留在膜面，仍然有可能沉积在膜面形成结垢。
实用新型内容
本实用新型的目的在于提供一种在线自洁型多级反渗透水处理设备，旨在 用于解决现有的反渗透水处理设备对反渗透膜上堆积的结垢处理效果不好的问 题。
本实用新型是这样实现的：
本实用新型提供一种在线自洁型多级反渗透水处理设备，包括进水管、一 级反渗透组件、二级反渗透组件以及纯水收集箱，所述一级反渗透组件包括第 一反渗透腔以及设置于所述第一反渗透腔内的一级反渗透膜，所述第一反渗透 腔具有与所述进水管连通的第一进水口、排出过滤后纯水的第一纯水出口以及 排出过滤后浓水的第一浓水排口，所述第一纯水出口与所述第一浓水排口分别 位于所述一级反渗透膜的两侧，所述二级反渗透组件包括第二反渗透腔以及位 于所述第二反渗透腔内的二级反渗透膜，所述第二反渗透腔具有与所述第一纯 水出口的第二进水口、与所述纯水收集箱进口连通的第二纯水出口以及用于排 出过滤后浓水的第二浓水排口，且所述第二浓水排口与所述进水管连通。
进一步地，所述纯水收集箱的排口与所述第二进水口连通。
进一步地，于所述第一纯水出口与所述第二进水口的流路上设置有第一止 回阀，且所述纯水收集箱的排口连通至所述第二进水口的接口位于所述第一止 回阀与所述第二进水口之间的流路上。
进一步地，所述纯水收集箱的排口与所述进水管连通。
进一步地，于所述第二浓水排口与所述进水管之间的流路上设置有第二止 回阀。
进一步地，所述第一浓水排口与所述进水管连通，且于两者之间的流路上 设置有调压阀。
进一步地，于所述第二浓水排口至所述进水管之间的流路上还设置有控制 其通断的多路控制阀，所述多路控制阀与所述第一浓水排口与所述进水管之间 的流路连通。
进一步地，所述第一纯水出口与所述纯水收集箱连通，于两者之间的流路 上设置有控制其通断的第一控制阀。
进一步地，所述进水管连通至所述第二进水口，且于两者之间的管路上设 置有控制其通断的第二控制阀。
进一步地，所述第二纯水出口与所述纯水收集箱上设置有回收控制阀，所 述进水管与所述回收控制阀连通。
本实用新型具有以下有益效果：

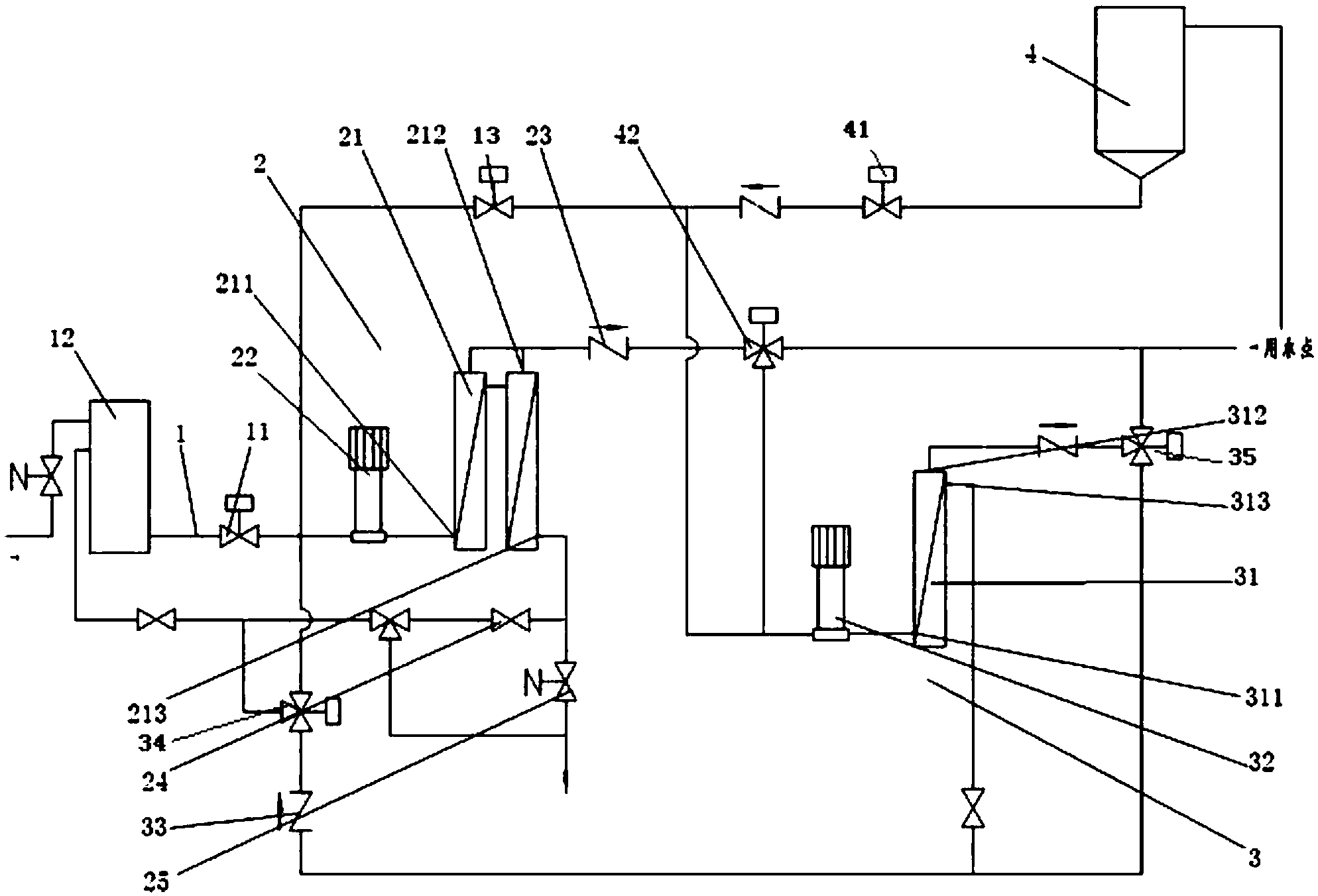

本实用新型的水处理设备中，将经过预处理后的自来水导入进水管内，经 过一级反渗透膜过滤后的一级纯水再经二级反渗透膜过滤产生二级纯水，二级 纯水可直接导至用水点，且当用水点的用水量较低时，则可将二级纯水储存至 纯水收集箱。在上述水处理过程中，一级反渗透膜在分离自来水时，其表面通 常会有结垢沉积，此时可在制水的过程中将由第二浓水排口排出的二级浓水排 至进水管内，经进水管进入第一反渗透腔内冲刷一级反渗透膜表面的结垢，由 于二级浓水经过一级反渗透组件过滤作用，对此其内无机盐等的含量均远低于 自来水的浓度，其可以对一级反渗透膜表面的结垢溶解并将其由一级反渗透膜 表面排除，延长其使用寿命。
