申请日2015.10.21
公开(公告)日2016.02.24
IPC分类号G01N33/18
摘要
本实用新型涉及一种动态可调温水质自动检测装置，包括污水储罐、污水预处理装置、套管吸附柱、蠕动泵、收集器和水质检测仪，所述的污水储罐和污水预处理装置依次相连，所述的污水预处理装置通过管道连接套管吸附柱;在套管吸附柱的管程内装有固体吸附剂，套管吸附柱的套管两端接口分别为污水进、出口，套管吸附柱的壳程两端接口分为加热剂或冷却剂进、出口，以便加热或冷却污水;所述的套管吸附柱的污水出口端与蠕动泵相连，所述的蠕动泵的出口连接收集器，在收集器后端连接水质检测仪。本实用新型的水质自动检测装置可调节固体吸附剂的温度，克服了一般水质检测装置只提供常温吸附的弊端。

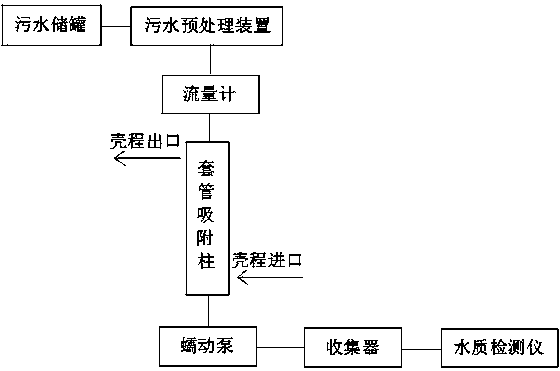

摘要附图
权利要求书
1.一种动态可调温水质自动检测装置，其特征在于：包括污水储罐、污水预处理装置、套管吸附柱、蠕动泵、收集器和水质检测仪，所述的污水储罐和污水预处理装置依次相连，所述的污水预处理装置通过管道连接套管吸附柱;在套管吸附柱的管程内装有固体吸附剂，套管吸附柱的套管两端接口分别为污水进、出口，套管吸附柱的壳程两端接口分为加热剂或冷却剂进、出口，以便加热或冷却污水;所述的套管吸附柱的污水出口端与蠕动泵相连，所述的蠕动泵的出口连接收集器，在收集器后端连接水质检测仪。
2.如权利要求1所述的动态可调温水质自动检测装置，其特征在于：在所述的污水预处理装置和套管吸附柱之间还设有流量计。
3.如权利要求1所述的动态可调温水质自动检测装置，其特征在于：所述的蠕动泵上设有温度测量装置，以测定从蠕动泵中流过的水的温度。
4.如权利要求1所述的动态可调温水质自动检测装置，其特征在于：所述的污水预处理装置为分液装置。
5.如权利要求1所述的动态可调温水质自动检测装置，其特征在于：所述的污水预处理装置为离心分离装置。
6.如权利要求1所述的动态可调温水质自动检测装置，其特征在于：所述的水质检测仪为COD检测仪或BOD检测仪。
7.如权利要求1所述的动态可调温水质自动检测装置，其特征在于：所述的水质检测仪为色度检测仪或浊度检测仪。
说明书
一种动态可调温水质自动检测装置
技术领域
本实用新型涉及一种动态可调温水质自动检测装置，属于水质检测装置领域。
背景技术
水质监测的目的是检测水体质量以保持水源洁净或者测定除污染装置的工作有效性等，在检测装置领域中常需要使用水质监测装置。目前，在市场上提供的水质检测装置多为静态吸附仪器设备，静态吸附仪器设备不便于调节，仅适合使用在一些用途较局限的检测工作中，而动态吸附装置费用太高，并且体积太大、所占空间太大，不利于高校以及研究院所的实验室研究。
实用新型内容
本实用新型的目的是提供一种自动水质检测装置，能够满足动态、可调节的需要，且简便易操作，能够使用在实验室或多种场所中，易于推广。
为解决上述技术问题,本实用新型提供的技术方案是：
一种动态可调温水质自动检测装置，包括污水储罐、污水预处理装置、套管吸附柱、蠕动泵、收集器和水质检测仪，所述的污水储罐和污水预处理装置依次相连，所述的污水预处理装置通过管道连接套管吸附柱;在套管吸附柱的管程内装有固体吸附剂，套管吸附柱的套管两端接口分别为污水进、出口，套管吸附柱的壳程两端接口分为加热剂或冷却剂进、出口，以便加热或冷却污水;所述的套管吸附柱的污水出口端与蠕动泵相连，所述的蠕动泵的出口连接收集器，在收集器后端连接水质检测仪。
在所述的污水预处理装置和套管吸附柱之间还设有流量计。
所述的蠕动泵上设有温度测量装置，以测定从蠕动泵中流过的水的温度。
所述的污水预处理装置为分液装置。
所述的污水预处理装置为离心分离装置。
所述的水质检测仪为COD检测仪或BOD检测仪。
所述的水质检测仪为色度检测仪或浊度检测仪。
有益效果：
本实用新型的动态可调温水质自动检测装置在污水储罐和水质检测仪之间设置有套管吸附柱，套管吸附柱的壳程两端接口分为加热剂或冷却剂进、出口，以便加热或冷却污水，由于吸附速率与吸附量通常都与温度有关，加热或冷却的目的是有利于提高固体吸附剂吸附污水中的有毒有害物质的吸附速率和吸附量，克服了一般水质检测装置只提供常温吸附的弊端。
