申请日2015.06.29
公开(公告)日2015.11.18
IPC分类号C02F9/06; C02F9/08; C02F1/32; C02F1/44; C02F1/469
摘要
本实用新型公开了一种双膜双核一体式水处理制备系统，包括预处理模块、后处理模块、纯水箱、后处理模块包括两套相同且并联的后处理装置，后处理装置包括高压泵、RO膜过滤装置和EDI装置，高压泵、RO膜过滤装置和EDI装置依次串连，本实用新型的技术效果在于，预处理和后处理装置均为两路设计，当其中一路设备需要检修时，可保证用户用水不中断，也可在用户用水量较大时同时开启双后处理装置，加快造水速度。在后处理模块和出水处理模块之前都设有直接连接到用水点的三通阀，即可实现出水时跳过这些处理模块的作用，可根据用户需要进行水质的调整。同时采用了UF超滤膜+RO反渗透膜的双膜进行过滤，有效的保证的出水质量。
权利要求书
1.一种双膜双核一体式水处理制备系统，其特征在于，包括预处理模块、 后处理模块、纯水箱、所述的预处理模块、后处理模块和纯水箱依次串连， 预处理模块的进水口连接市政自来水，纯水箱的出水口连接用水点，所述的 后处理模块包括两套相同且并联的后处理装置，所述的后处理装置包括高压 泵、RO膜过滤装置和EDI装置，所述的高压泵、RO膜过滤装置和EDI装置 依次串连，高压泵的入水口连接预处理模块的出水口，EDI装置的出水口连 接纯水箱的入水口。
2.根据权利要求1所述的一种双膜双核一体式水处理制备系统，其特征 在于，所述的预处理模块包括PP过滤装置和UF超滤膜装置，所述的PP过 滤装置和超滤膜装置依次串连，PP过滤装置包括至少两个并联的PP滤瓶， UF超滤膜装置包括至少四个并联的UF超滤膜组件，PP过滤装置的入水口连 接市政自来水，超滤膜装置的出水口连接后处理模块。
3.根据权利要求1所述的一种双膜双核一体式水处理制备系统，其特征 在于，还包括出水处理模块，所述的出水处理模块包括抛光混床、UV杀菌器 和微孔膜滤器，所述的抛光混床、UV杀菌器和微孔膜滤器依次串连，抛光混 床的入水口连接纯水箱的出水口，微孔膜滤器的出水口连接用水点。
4.根据根据权利要求3所述的一种双膜双核一体式水处理制备系统，其 特征在于，还包括供水泵组，所述的供水泵组包括两个并联的供水泵和供水 泵组三通阀，所述的两个供水泵的入水口均连接纯水箱的出水口，一个供水 泵的出水口连接供水泵组三通阀其中一个接口，另一个水泵的出水口连接至 供水泵组三通阀的另一个接口和出水处理模块的入水口，供水泵组三通阀的 最后一个接口连接用水点。
5.根据权利要求4所述的一种双膜双核一体式水处理制备系统，其特征 在于，还包括预处理模块三通阀，所述的预处理模块三通阀的三个接口分别 连接预处理模块的出水口、供水泵组三通阀和用水点。
说明书
一种双膜双核一体式水处理制备系统
技术领域
本实用新型涉及一种双膜双核一体式水处理制备系统。
背景技术
随着科技发展，环境污染的现象越来越普遍，水处理设备应用越来越广 泛，目前市场上的水处理设备仍处于传统的简单配件组装单机模式，系统集 成度低，维修率高及维修及时性差等现象。当某个过滤部件出现故障时，需 整机停止生产进行维修，而同样在进行设备保养维护时，也需停水而造成用 户出现用水中断的情况，并且用户不能根据用水需求调整出水质量，使用不 够灵活方便。
发明内容
为了解决目前水处理设备检修导致用户用水中断、出水质量不可调整的 技术问题，本实用新型提供一种可实现不间断供水，且水质可调的双膜双核 一体式水处理制备系统。
为了实现上述技术目的，本实用新型的技术方案是，一种双膜双核一体 式水处理制备系统，包括预处理模块、后处理模块、纯水箱、所述的预处理 模块、后处理模块和纯水箱依次串连，预处理模块的进水口连接市政自来水， 纯水箱的出水口连接用水点，所述的后处理模块包括两套相同且并联的后处 理装置，所述的后处理装置包括高压泵、RO膜过滤装置和EDI装置，所述的 高压泵、RO膜过滤装置和EDI装置依次串连，高压泵的入水口连接预处理模 块的出水口，EDI装置的出水口连接纯水箱的入水口。
所述的一种双膜双核一体式水处理制备系统，所述的预处理模块包括PP 过滤装置和UF超滤膜装置，所述的PP过滤装置和超滤膜装置依次串连，PP 过滤装置包括至少两个并联的PP滤瓶，UF超滤膜装置包括至少四个并联的 UF超滤膜组件，PP过滤装置的入水口连接市政自来水，超滤膜装置的出水口 连接后处理模块。
所述的一种双膜双核一体式水处理制备系统，还包括出水处理模块，所 述的出水处理模块包括抛光混床、UV杀菌器和微孔膜滤器，所述的抛光混床、 UV杀菌器和微孔膜滤器依次串连，抛光混床的入水口连接纯水箱的出水口， 微孔膜滤器的出水口连接用水点。
所述的一种双膜双核一体式水处理制备系统，还包括供水泵组，所述的 供水泵组包括两个并联的供水泵和供水泵组三通阀，所述的两个供水泵的入 水口均连接纯水箱的出水口，一个供水泵的出水口连接供水泵组三通阀其中 一个接口，另一个水泵的出水口连接至供水泵组三通阀的另一个接口和出水 处理模块的入水口，供水泵组三通阀的最后一个接口连接用水点。
所述的一种双膜双核一体式水处理制备系统，还包括预处理模块三通阀， 所述的预处理模块三通阀的三个接口分别连接预处理模块的出水口、供水泵 组三通阀和用水点。
本实用新型的技术效果在于，预处理和后处理装置均为两路设计，当其 中一路设备需要检修时，可保证用户用水不中断，也可在用户用水量较大时 同时开启双后处理装置，加快造水速度。在后处理模块和出水处理模块之前 都设有直接连接到用水点的三通阀，即可实现出水时跳过这些处理模块的作 用，可根据用户需要进行水质的调整。同时采用了UF超滤膜+RO反渗透膜 的双膜进行过滤，有效的保证的出水质量。

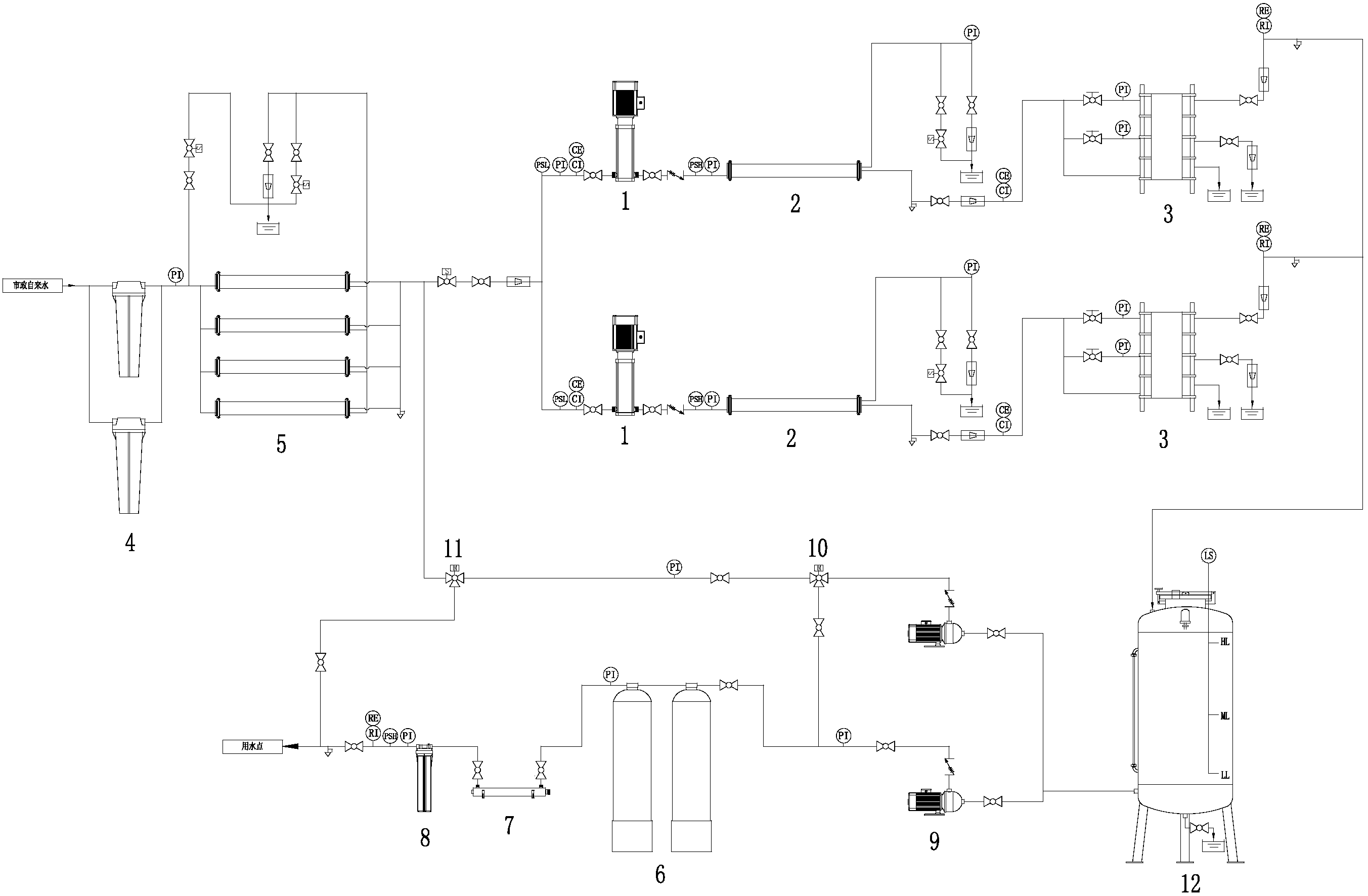

下面结合附图对本实用新型作进一步说明。
