申请日2015.10.21
公开(公告)日2016.03.02
IPC分类号B01F13/10; B01F15/04; B01F15/02
摘要
本实用新型公开了一种污水处理精密加药自控装置，包括箱体，所述箱体的顶部和底部分别设置有入药管和出药管，所述箱体的内部设置有隔板，且隔板将箱体的内部分割为混合室和搅拌室，所述混合室和搅拌室的内壁上均设置有多个液体密度测试器，在混合室的内部设置有挡板，所述混合室内壁的底部还固定安装有抽水装置，所述抽水装置通过设置在其顶部的输水管与搅拌室的内部连通。该污水处理精密加药自控装置，通过设置混合室和搅拌室，使药液混合更加均匀，使药液更加容易控制，通过设置电磁阀，控制第一入水管、第二入水管和出药管的排放量，通过设置PH传感装置和计算装置，使加药量更加精确，减少了用药成本。
摘要附图
权利要求书

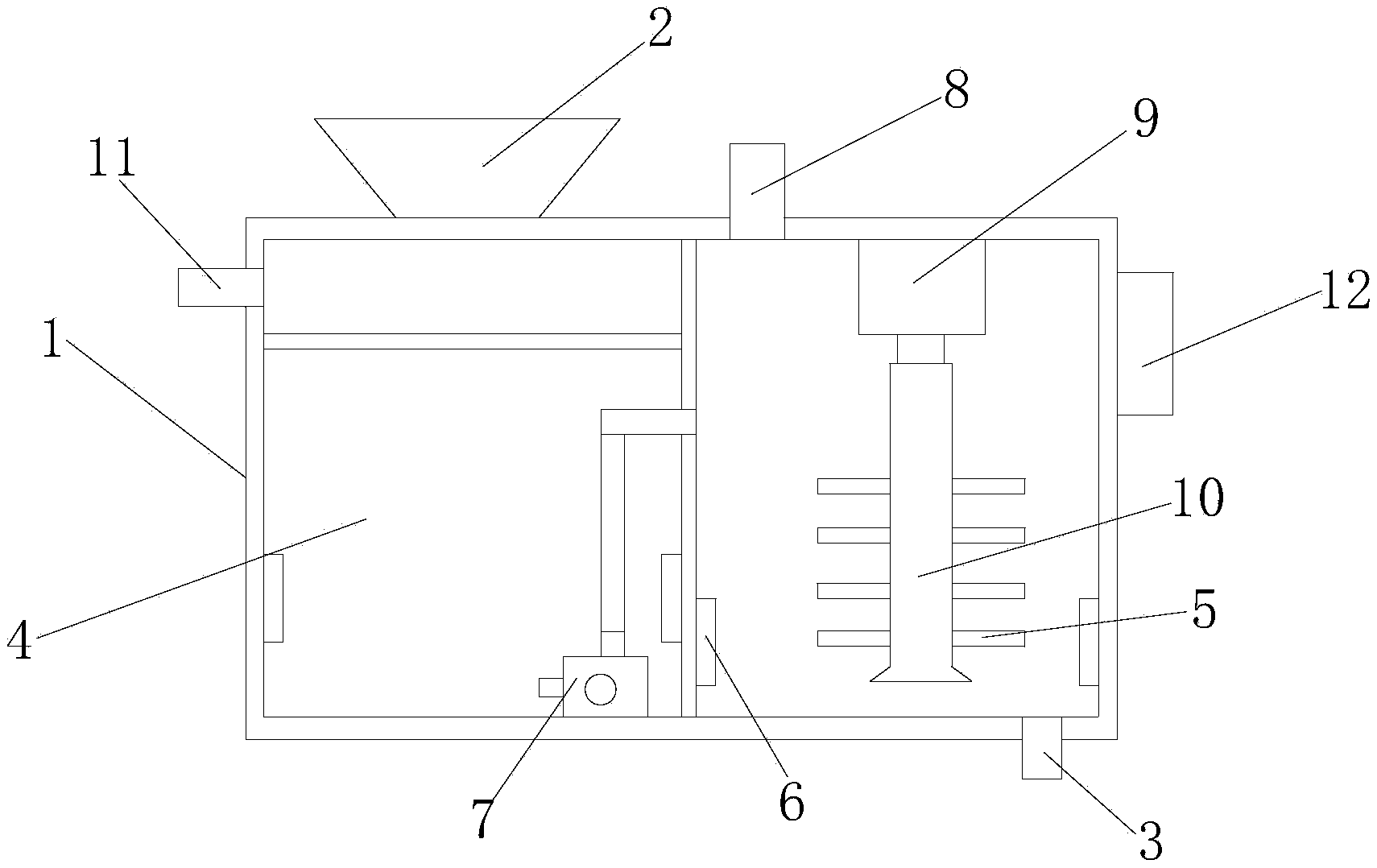

1.一种污水处理精密加药自控装置，包括箱体(1)，所述箱体(1)的顶部和底部分别设置有入药管(2)和出药管(3)，其特征在于：所述箱体 (1)的内部设置有隔板，且隔板将箱体的内部分割为混合室(4)和搅拌室 (5)，所述混合室(4)和搅拌室(5)的内壁上均设置有多个液体密度测试器(6)，在混合室(4)的内部设置有挡板，所述混合室(4)内壁的底部还固定安装有抽水装置(7)，所述抽水装置(7)通过设置在其顶部的输水管与搅拌室(5)的内部连通，所述搅拌室(5)的顶部固定安装有与搅拌室(5) 内部连通的第二入水管(8)，所述搅拌室(5)内壁的顶部固定安装有电机 (9)，所述电机(9)通过转轴传动连接有搅拌轴(10)，所述箱体(1)一侧的外壁上还固定安装有第一入水管(11)，且第一入水管(11)的内腔与混合室(4)的内部连通，且第一入水管(11)、第二入水管(8)和出药管 (3)的内部均设置有电磁阀(16)，所述箱体(1)另一侧的外壁上固定安装有操作键盘(12)，所述电机(9)、操作键盘(12)、液体密度测试器(6) 和抽水装置(7)均电连接有控制器(13)，所述控制器(13)的输入端还电连接有PH传感装置(14)和水流量传感装置(15)，所述控制器(13)的输出端与电磁阀(16)电连接，所述控制器(13)还双向电连接有计算装置(17)。
2.根据权利要求1所述的一种污水处理精密加药自控装置，其特征在于：所述抽水装置(7)包括机盒，在机盒的内部设置有抽水电机，且抽水电机的转轴上套接有叶轮，在机盒的一侧还固定安装有抽水管。
3.根据权利要求1所述的一种污水处理精密加药自控装置，其特征在于：所述搅拌轴(10)的表面设置有搅拌叶，且搅拌叶的数量不少于八个。
4.根据权利要求1所述的一种污水处理精密加药自控装置，其特征在于：所述入药管(2)的表面设置有用于防止飞虫的防护网。
说明书
一种污水处理精密加药自控装置
技术领域
本实用新型涉及污水处理技术领域，具体为一种污水处理精密加药自控装置。
背景技术
污水处理为使污水达到排水某一水体或再次使用的水质要求对其进行净化的过程。污水处理被广泛应用于建筑、农业，交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活，而在污水处理的过程中往往需要对污水内排放特殊的药液，进行辅助污水处理，而目前市场上的污水加药装置，均是根据水量来判断用药量，而且仅仅对药液进行简单的搅拌，无法确定药液的浓度和用药量，使药液在很大程度的浪费，使用药成本升高。
实用新型内容
本实用新型的目的在于提供一种污水处理精密加药自控装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种污水处理精密加药自控装置，包括箱体，所述箱体的顶部和底部分别设置有入药管和出药管，所述箱体的内部设置有隔板，且隔板将箱体的内部分割为混合室和搅拌室，所述混合室和搅拌室的内壁上均设置有多个液体密度测试器，在混合室的内部设置有挡板，所述混合室内壁的底部还固定安装有抽水装置，所述抽水装置通过设置在其顶部的输水管与搅拌室的内部连通，所述搅拌室的顶部固定安装有与搅拌室内部连通的第二入水管，所述搅拌室内壁的顶部固定安装有电机，所述电机通过转轴传动连接有搅拌轴，所述箱体一侧的外壁上还固定安装有第一入水管，且第一入水管的内腔与混合室的内部连通，且第一入水管、第二入水管和出药管的内部均设置有电磁阀，所述箱体另一侧的外壁上固定安装有操作键盘，所述电机、操作键盘、液体密度测试器和抽水装置均电连接有控制器，所述控制器的输入端还电连接有PH传感装置和水流量传感装置，所述控制器的输出端与电磁阀电连接，所述控制器还双向电连接有计算装置。
优选的，所述抽水装置包括机盒，在机盒的内部设置有抽水电机，且抽水电机的转轴上套接有叶轮，在机盒的一侧还固定安装有抽水管。
优选的，所述搅拌轴的表面设置有搅拌叶，且搅拌叶的数量不少于八个。
优选的，所述入药管的表面设置有用于防止飞虫的防护网。
与现有技术相比，本实用新型的有益效果是：该污水处理精密加药自控装置，通过设置混合室和搅拌室，使药液混合更加均匀，而且通过配合液体密度测试装置，使混合室和搅拌室内的药液浓度更加均匀，使药液更加容易控制，通过设置电磁阀，控制第一入水管、第二入水管和出药管的排放量，使药液浓度更加方便控制，而且使用药量能够得到很好的控制，通过设置PH 传感装置和计算装置，达到了自动控制加药和精确加药的效果，使加药量更加精确，减少了用药成本。
