申请日2015.10.21
公开(公告)日2016.03.23
IPC分类号A47J27/00; A47J36/00; A47J43/24
摘要
本实用新型公开了一种野战多用途副食加工机，包括外壳、布设在外壳内的电源和副食加工模块、以及安装在外壳上的电机模块、第一搅动手柄、第二搅动手柄、销钉、可折叠式的拉杆、可拆卸的面板和多个滚轮;电机模块包括第一电机、第二电机和第三电机;副食加工模块包括副食清洗部分和副食加工部分;副食清洗部分包括水箱、洗菜池和净水池，副食加工部分包括第一副食加工单元、第二副食加工单元和用于带动第二搅动手柄转动的齿轮，第一副食加工单元包括第一进料口、第一出料口、第一刀具和第二刀具;第二副食加工单元包括第二进料口、第二出料口、压辊和第三刀具;本实用新型设计新颖，集清洗和副食加工为一体，携带方便，实用性强。

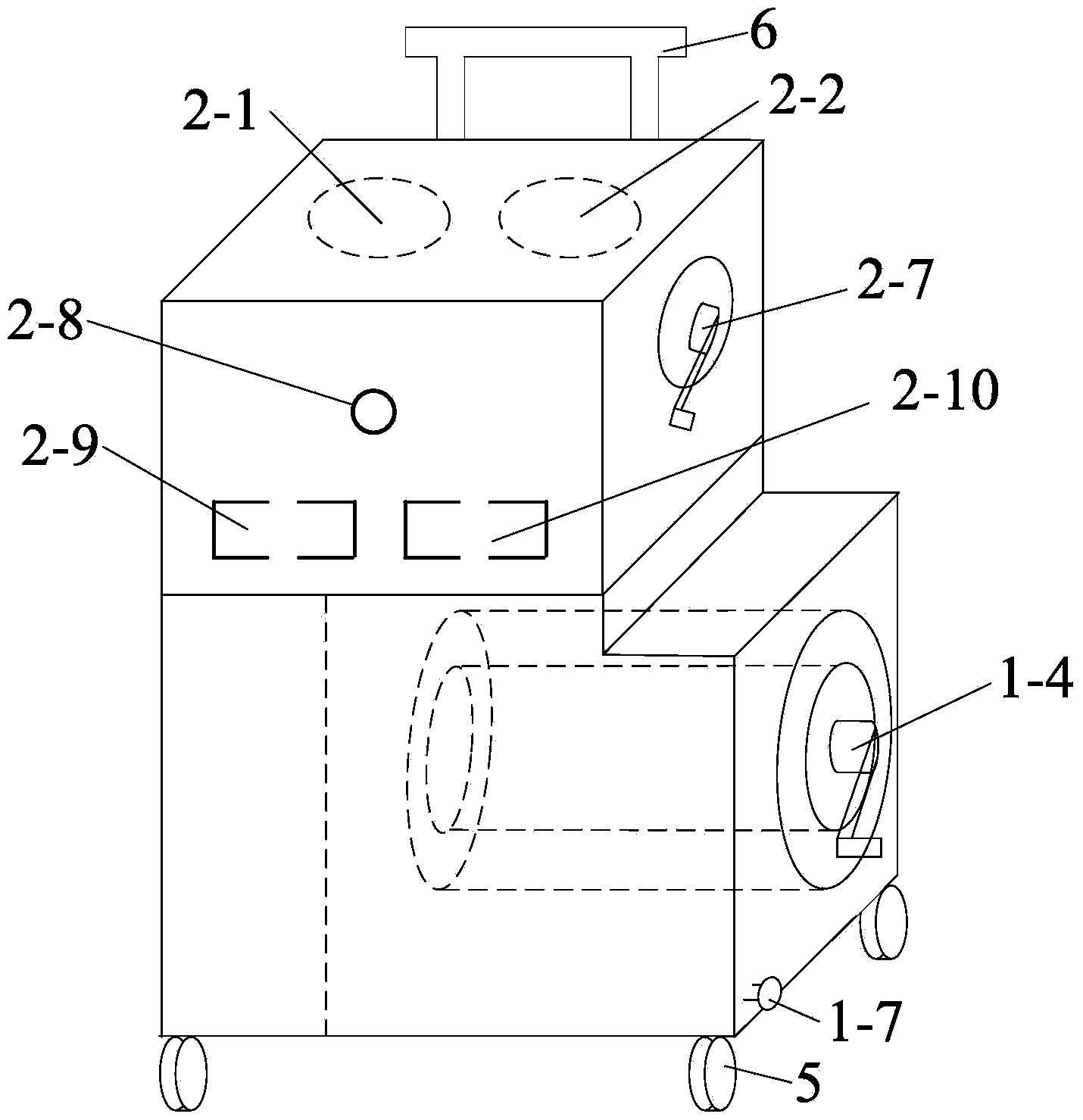

摘要附图
权利要求书
1.一种野战多用途副食加工机，其特征在于：包括外壳以及布设在所述外壳内的电源(4)和副食加工模块，所述外壳的底部安装有多个滚轮(5)，所述外壳的一个侧面上安装有可折叠式的拉杆(6)，所述拉杆(6)的一侧且与所述一个侧面垂直的侧面上安装有电机模块(3)，所述拉杆(6)的另一侧且与所述一个侧面垂直的侧面上安装有第一搅动手柄(1-4)和第二搅动手柄(2-7)，与所述一个侧面平行的侧面上安装有带有通孔的销钉(2-8)和用于投料或取料的可拆卸的面板;所述电机模块(3)包括第一电机以及分别安装在所述第一电机上端的第二电机和第三电机;所述副食加工模块包括副食清洗部分和设置在所述副食清洗部分上端的副食加工部分;
所述副食清洗部分包括水箱(1-1)、设置在所述水箱(1-1)下端的洗菜池(1-3)和设置在所述洗菜池(1-3)下端的净水池(1-8)，所述水箱(1-1)的底部设置有多个洒水孔(1-2)，所述洗菜池(1-3)内设置有洗菜笼(1-5)，所述洗菜笼(1-5)内设置有多个用于副食去皮的钢丝球，所述第一电机的输出轴穿过洗菜池(1-3)和洗菜笼(1-5)与所述第一搅动手柄(1-4)连接，多个所述钢丝球均安装在所述第一电机的输出轴上，所述洗菜池(1-3)和所述洗菜笼(1-5)的水平侧面上均设置有多个通孔，所述净水池(1-8)的底部安装有污水沉淀槽(1-6)，所述净水池(1-8)的侧壁上开有排水口，所述排水口上安装有排水阀(1-7);
所述副食加工部分包括用于加工块茎类蔬菜或肉类的第一副食加工单元、用于加工叶茎类蔬菜的第二副食加工单元、以及分别安装在所述第二电机和第三电机的输出轴上且用于带动所述第二搅动手柄(2-7)转动的齿轮(2-11)，所述第一副食加工单元包括第一进料口(2-1)、第一出料口(2-9)以及水平方向上平行布设的第一刀具(2-3)和第二刀具(2-5);所述第二副食加工单元包括第二进料口(2-2)、第二出料口(2-10)以及水平方向上平行布设的压辊(2-4)和第三刀具(2-6);所述第一刀 具(2-3)和压辊(2-4)依次连接在所述第二电机的输出轴上，所述第二刀具(2-5)和第三刀具(2-6)依次连接在所述第三电机的输出轴上，所述销钉(2-8)套装在所述第二电机的输出轴上和第三电机的输出轴上。
2.按照权利要求1所述的一种野战多用途副食加工机，其特征在于：所述污水沉淀槽(1-6)的安装位置低于排水口。
3.按照权利要求1所述的一种野战多用途副食加工机，其特征在于：所述第一电机包括直流电机。
4.按照权利要求1所述的一种野战多用途副食加工机，其特征在于：所述第二电机和第三电机均包括步进电机。
5.按照权利要求1所述的一种野战多用途副食加工机，其特征在于：所述第一刀具(2-3)、第二刀具(2-5)和第三刀具(2-6)均包括锯齿状滚刀或凹凸状滚刀。
6.按照权利要求5所述的一种野战多用途副食加工机，其特征在于：所述第三刀具(2-6)还包括矩形刀片。
7.按照权利要求1所述的一种野战多用途副食加工机，其特征在于：所述电源(4)包括可充电蓄电池。
8.按照权利要求1所述的一种野战多用途副食加工机，其特征在于：所述外壳包括L型立方体。
9.按照权利要求8所述的一种野战多用途副食加工机，其特征在于： 所述第一进料口(2-1)和第二进料口(2-2)设置在所述L型立方体顶部。
说明书
一种野战多用途副食加工机
技术领域
本实用新型属于副食原料加工技术领域，具体涉及一种野战多用途副食加工机。
背景技术
近年来，武警部队着眼于“处突”和反恐野外作战等活动，其饮食保障初步形成了以炊事车、给养单元、汽油炉为主的野战装备器材，在野战装备器材相继配发，炊事人员高效作业的同时，保障器材等并没有因此出现数量减少，效率也没有得到明显提高，通过多次深入部队调查研究，问题的症结在于副食原料初加工过程中仍要靠人工手工完成，现有野战装备器材在加热方面虽经过不同程度改进，节省了加热时间，但在副食原料初加工上没有任何改变，仍然为人工清洗、刮皮、分切，因此，用时长，而且常受炊事人员熟练度、加工环境条件等影响，加工效率普遍较低，如蔬菜清洗、去皮、分切均由炊事人员手工完成，这与平时保障基本一样，由此造成野外保障人员劳动强度增加，加工用时较长，副食加工需要配备的器材较多，增加了携带运行负重，这严重制约了快速机动、展开、撤收以及转移动作，且现有副食初加工常因刮风下雨而不能正常开展，即使能够加工，但在卫生方面却无法达到要求;另外，浪费现象也比较严重，如人工洗菜，用水量很大;切菜时，刀具每隔一段时间需要打磨，否则就很费力费时，而野战条件下满足此要求却很困难，也不方便;因此，现如今缺少一种结构简单、体积小、成本低、设计合理的野战多用途副食加工机，旨在解决野战条件下副食原料初加工手工加工的落后方式，系统性解决副食初加工存在的问题，将集洗菜、刮皮、切菜、切肉于一体，可按不同需要将副食加工成“片、条、块、丝”，且手动或电动模式下可一人完成多人 才能完成的工作，操作方便，降低劳动强度，提高保障效率。
实用新型内容
本实用新型所要解决的技术问题在于针对上述现有技术中的不足，提供一种野战多用途副食加工机，其设计新颖合理，体积小，集副食清洗和副食加工为一体，携带方便，干净卫生，节约水资源，实用性强，便于推广使用。
为解决上述技术问题，本实用新型采用的技术方案是：一种野战多用途副食加工机，其特征在于：包括外壳以及布设在所述外壳内的电源和副食加工模块，所述外壳的底部安装有多个滚轮，所述外壳的一个侧面上安装有可折叠式的拉杆，所述拉杆的一侧且与所述一个侧面垂直的侧面上安装有电机模块，所述拉杆的另一侧且与所述一个侧面垂直的侧面上安装有第一搅动手柄和第二搅动手柄，与所述一个侧面平行的侧面上安装有带有通孔的销钉和用于投料或取料的可拆卸的面板;所述电机模块包括第一电机以及分别安装在所述第一电机上端的第二电机和第三电机;所述副食加工模块包括副食清洗部分和设置在所述副食清洗部分上端的副食加工部分;
所述副食清洗部分包括水箱、设置在所述水箱下端的洗菜池和设置在所述洗菜池下端的净水池，所述水箱的底部设置有多个洒水孔，所述洗菜池内设置有洗菜笼，所述洗菜笼内设置有多个用于副食去皮的钢丝球，所述第一电机的输出轴穿过洗菜池和洗菜笼与所述第一搅动手柄连接，多个所述钢丝球均安装在所述第一电机的输出轴上，所述洗菜池和所述洗菜笼的水平侧面上均设置有多个通孔，所述净水池的底部安装有污水沉淀槽，所述净水池的侧壁上开有排水口，所述排水口上安装有排水阀;
所述副食加工部分包括用于加工块茎类蔬菜或肉类的第一副食加工单元、用于加工叶茎类蔬菜的第二副食加工单元、以及分别安装在所述第二电机和第三电机的输出轴上且用于带动所述第二搅动手柄转动的齿轮， 所述第一副食加工单元包括第一进料口、第一出料口以及水平方向上平行布设的第一刀具和第二刀具;所述第二副食加工单元包括第二进料口、第二出料口以及水平方向上平行布设的压辊和第三刀具;所述第一刀具和压辊依次连接在所述第二电机的输出轴上，所述第二刀具和第三刀具依次连接在所述第三电机的输出轴上，所述销钉套装在所述第二电机的输出轴上和第三电机的输出轴上。
上述的一种野战多用途副食加工机，其特征在于：所述污水沉淀槽的安装位置低于排水口。
上述的一种野战多用途副食加工机，其特征在于：所述第一电机包括直流电机。
上述的一种野战多用途副食加工机，其特征在于：所述第二电机和第三电机均包括步进电机。
上述的一种野战多用途副食加工机，其特征在于：所述第一刀具、第二刀具和第三刀具均包括锯齿状滚刀或凹凸状滚刀。
上述的一种野战多用途副食加工机，其特征在于：所述第三刀具还包括矩形刀片。
上述的一种野战多用途副食加工机，其特征在于：所述电源包括可充电蓄电池。
上述的一种野战多用途副食加工机，其特征在于：所述外壳包括L型立方体。
上述的一种野战多用途副食加工机，其特征在于：所述第一进料口和第二进料口设置在所述L型立方体顶部。
本实用新型与现有技术相比具有以下优点：
1、本实用新型集清洗、去皮、分切为一体，可同时加工蔬菜和肉，减少炊事人员数目，避免手工高强度劳作，节省时间，提高效率，便于推广使用。
2、本实用新型通过设置拉杆和多个滚轮，携带方便，使用机动灵活，配 合野战人员快速机动、展开、撤收及转移动作，使用效果好。
3、本实用新型采用箱体密闭式副食加工，干净卫生，解决雨天或刮风天气副食加工操作复杂，卫生方面无法达到要求的问题。
4、本实用新型设置污水沉淀槽收集洗菜污水及杂质，洗菜水经过沉淀过滤后可循环二次利用，节约水资源。
5、本实用新型设计新颖合理，体积小，可手动或电动一人完成多人才能完成的副食加工工作，操作方便，降低劳动强度，实用性强，便于推广使用。
综上所述，本实用新型设计新颖合理，结构简单，体积小，集副食清洗和副食加工为一体，携带方便，干净卫生，节约水资源，实用性强，便于推广使用。
下面通过附图和实施例，对本实用新型的技术方案做进一步的详细描述。
