申请日2015.04.30
公开(公告)日2015.08.12
IPC分类号E03C1/122; F03B13/06; F03B13/00
摘要
一种生活污水利用装置，包括桶体和连接在桶体上的喇叭型进水口，喇叭型进水口下方设有过滤器，且过滤器设置在桶体内壁的凸沿上，桶体内壁的凸沿下部连接集水槽，集水槽底部带有出水口，出水口正下方设有叶轮，叶轮的转动轴两端连接轴承，轴承固定在桶体的内壁上，转动轴上同时设有发电机和抽水机，抽水机上设有通水管，通水管穿过抽水机，一端连接集水槽底部，另一端插入储水槽内，储水槽一侧固定在桶体的内壁上。本装置结构简单、造价成本低，充分合理的利用生活污水发电，可使过滤后的生活污水循环发电，产生的电量用于人们的生活中;既避免了水资源浪费，又给人们的生活带来了便利，而且还提高了经济效益。
权利要求书

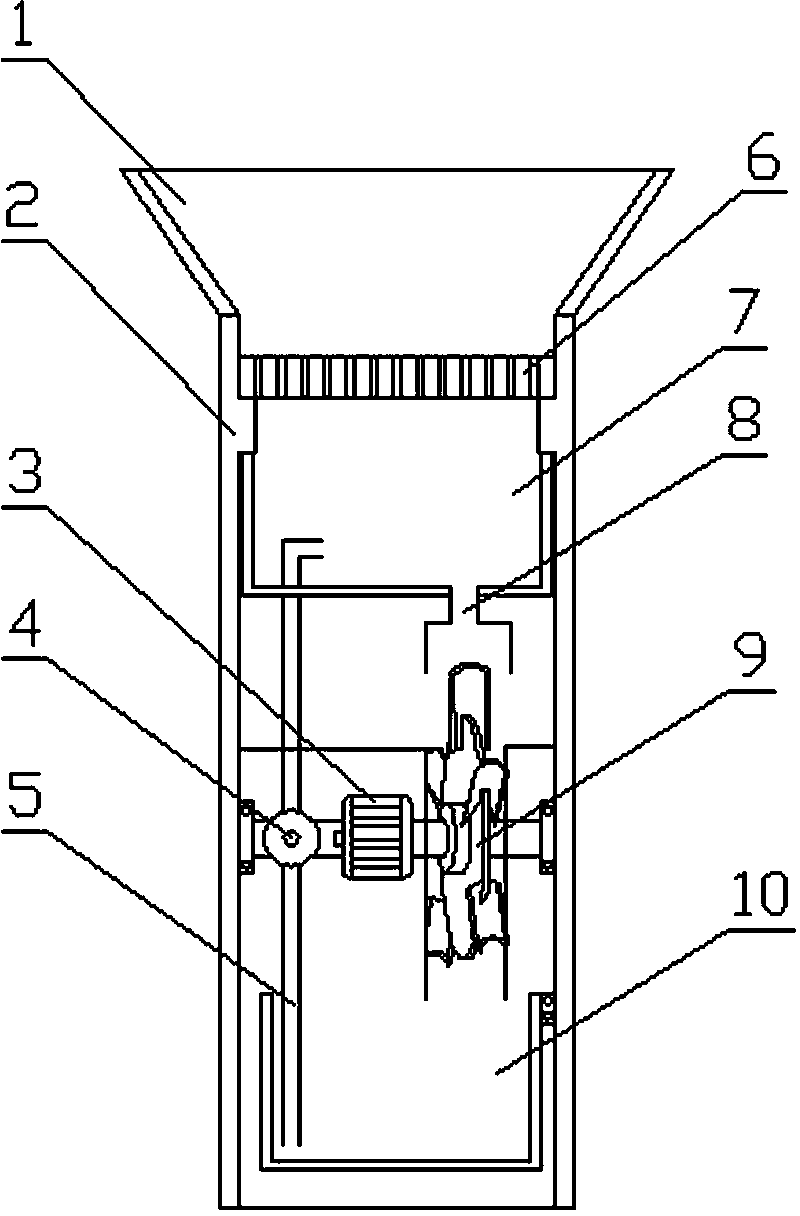

1.一种生活污水利用装置，包括桶体(2)和连接在桶体(2)上的喇叭型进水口(1)，其特征在于：喇叭型进水口(1)下方设有过滤器(6)，且过滤器(6)设置在桶体(2)内壁的凸沿上，桶体(2)内壁的凸沿下部连接集水槽(7)，集水槽(7)底部带有出水口(8)，出水口(8)正下方设有叶轮(9)，叶轮(9)的转动轴两端连接轴承，轴承固定在桶体(2)的内壁上，转动轴上同时设有发电机(3)和抽水机(4)，抽水机(4)上设有通水管(5)，通水管(5)穿过抽水机(4)，一端连接集水槽(7)底部，另一端插入储水槽(10)内，储水槽(10)设在叶轮(9)、发电机(3)和抽水机(4)的下方，储水槽(10)一侧固定在桶体(2)的内壁上。
说明书
一种生活污水利用装置
技术领域：
本实用新型涉及给排水工程，具体涉及一种生活污水利用装置。
背景技术：
为了有效的提高水资源的利用率，生活污水的再利用一直是业内关注的课题，如洗手盆、洗菜盆以及洗衣机所排出的污水用于冲洗马桶，可利用后的污水还是直接通过排水管排出，不能得到更多的利用，造成水资源的严重浪费。
实用新型内容：
本实用新型的目的是为了克服上述现有技术存在的不足之处，而提供一种生活污水利用装置，它造价成本低，使用方便，它将排水管排出的生活污水经过滤后用来发电，而且过滤后的生活污水可循环发电，避免了生活污水多次浪费的现象发生。
为了解决背景技术所存在的问题，本实用新型是采用如下技术方案：包括桶体和连接在桶体上的喇叭型进水口，喇叭型进水口下方设有过滤器，且过滤器设置在桶体内壁的凸沿上，桶体内壁的凸沿下部连接集水槽，集水槽底部带有出水口，出水口正下方设有叶轮，叶轮的转动轴两端连接轴承，轴承固定在桶体的内壁上，转动轴上同时设有发电机和抽水机，抽水机上设有通水管，通水管穿过抽水机，一端连接集水槽底部，另一端插入储水槽内，储水槽设在叶轮、发电机和抽水机下方，储水槽一侧固定在桶体的内壁上。
本实用新型的有益效果是结构简单、造价成本低，充分合理的利用生活污水发电，可使过滤后的生活污水循环发电，产生的电量用于人们的生活中;既避免了水资源浪费，又给人们的生活带来了便利，而且还提高了经济效益。
