申请日2015.04.30
公开(公告)日2015.08.12
IPC分类号C02F9/02
摘要
一种潲水处理收油器，它的箱体内固定有分隔板、隔渣板和分处板把箱体分成集油室、存油室、集渣室、过水室，分隔板与隔渣板之间的部分是集渣室，分隔板与箱体之间的分处板的上面部分是集油室、下面部分是存油室，隔渣板与箱体之间的部分是过水室。集油室内有吸油浮子和固定有加热管，吸油浮子上的引油管与分处板上的引油管通过伸缩管连接;在过水室部分的箱体上部有出水口与排水管相通。箱体上有上盖，在上盖上固定有潲水管。潲水处理收油器的结构简洁，制造和使用都很方便，收集的潲水油没有水分，并且把潲水垃圾进行了分离和分理，使餐厨垃圾得到了回收利用;减少了污染排放，并且使厨房没有异味，保护了环境，是回收餐厨垃圾的首选设备。
权利要求书

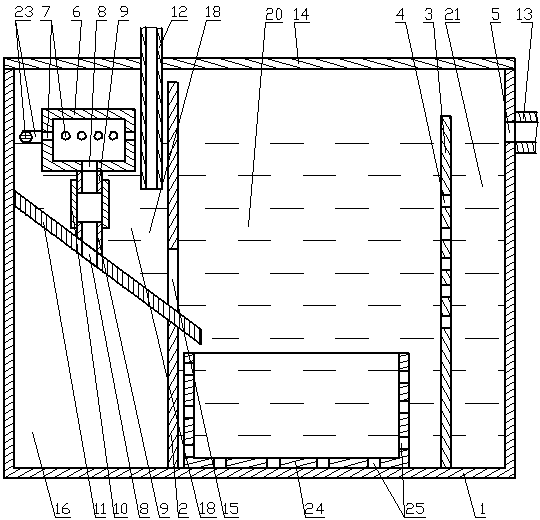

1.一种潲水处理收油器，其特征在于：所述的潲水处理收油器主要包括箱体(1)、上盖(14)、分隔板(2)、分渣口(15)、滤渣板滤渣孔(4)、分处板(11)、吸油浮子(6)、吸油孔(7)、引油孔(8)、引油管(9)、伸缩管(10)、装渣箱(24)、潲水管(12)、出水口(5)、排水管(13)、集油室(18)、加热管(23)、存油室(16)、集渣室(20)、过水室(21);
所述的箱体(1)内固定有分隔板(2)、隔渣板(3)和分处板(11)把箱体(1)分成集油室(18)、存油室(16)、集渣室(20)、过水室(21)，分隔板(2)和隔渣板(3)固定在箱体(1)的底部，在分隔板(2)的中下部的分渣口(15)的下口唇处和箱体(1)的内壁之间斜向固定有分处板(11)，分处板(11)从分渣口(15)的口部伸入集渣室(20)内、在装渣箱(24)的上面，分处板(11)伸入集渣室(20)的部分低于固定在箱体(1)上的部分;分隔板(2)与隔渣板(3)之间的部分是集渣室(20)，集渣室(20)在箱体(1)的中间部分，集渣室(20)的底部放置有装渣箱(24)，在分处板(11)上面的分隔板(2)处有分渣口(15)，分渣口(15)与集油室(18)和集渣室(20)相通;分隔板(2)与箱体(1)之间的分处板(11)的上面部分是集油室(18)、下面部分是存油室(16)，集油室(18)内的潲水面上漂浮有吸油浮子(6)，吸油浮子(6)上的引油管(9)与分处板(11)上的引油管(9)通过伸缩管(10)连接，在靠近集油室(18)的潲水面的内壁上固定有加热管(23)或在吸油浮子(6)上固定有加热管(23);隔渣板(3)与箱体(1)之间的部分是过水室(21)，过水室(21)通过滤渣孔(4)与集渣室(20)相通，在过水室(21)里面的上部的箱体(1)上有出水口(5)，在过水室(21)外面的上部的箱体(1)上固定有排水管(13)与出水口(5)相通;集油室(18)、集渣室(20)和过水室(21)的潲水面的高度一致;
所述的箱体(1)上设有上盖(14)，在上盖(14)上固定有潲水管(12)，潲水管(12)穿过上盖(14)后，潲水管(12)的下端伸入集油室(18)内的分隔板(2)的分渣口(15)的上方，潲水管(12)的上端与漏斗的下斗口连接或直接与洗碗池的出水孔(25)连接;上盖(14)能够使箱体(1)内的潲水产生的废气经过排水管(13)排出到下水道中，使潲水的臭味不到处扩散;
所述的吸油浮子(6)是漂浮在集油室(18)内的潲水面上的浮子，吸油浮子(6)上有吸油孔(7)和引油孔(8);在高于潲水面的吸油浮子(6)部分上设有吸油孔(7)，在吸油浮子(6)的底部设有引油孔(8)，在吸油浮子(6)底部的外面的引油孔(8)处固定有引油管(9)，在吸油浮子(6)的外面固定有加热管(23)或没有固定加热管(23);
所述的分处板(11)是密封存油室(16)顶部和集油室(18)底部的隔板，分处板(11)斜向固定在箱体(1)的中部穿过分隔板(2)后伸入集渣室(20)内，分处板(11)从集油室(18)向集渣室(20)倾斜;分处板(11)上设有引油孔(8)，在引油孔(8)处固定有引油管(9);分处板(11)上的引油管(9)与吸油浮子(6)上的引油管(9)通过伸缩管(10)连接;
所述的隔渣板(3)是把集渣室(20)与过水室(21)分开的隔板，隔渣板(3)的中部有滤渣孔(4)，隔渣板(3)与上盖(14)之间有空隙或孔隙;隔渣板(3)用于把半沉半浮的菜渣饭粒滤隔于集渣室(20)内，滤渣孔(4)用于让沉淀后的潲水从集渣室(20)进入过水室(21);
所述的分隔板(2)是把集渣室(20)与集油室(18)和存油室(16)分开的隔板，在分隔板(2)的中下部分设有分渣口(15)，分处板(11)穿过分渣口(15)的下口唇，分隔板(2)与上盖(14)之间有空隙或孔隙;
所述的集油室(18)是储存潲水和聚集潲水油的容器，集油室(18)底部的分处板(11)与分隔板(2)的交界处有分渣口(15)，集油室(18)底部的分处板(11)上有引油孔(8)，引油孔(8)上面的分处板(11)上固定有引油管(9)，引油孔(8)与引油管(9)相通;在靠近集油室(18)内的潲水面的壁上固定有加热管(23)或没有固定加热管(23);集油室(18)顶部的上盖(14)上固定有潲水管(12)，潲水管(12)的下端伸入分渣口(15)的上方;集油室(18)内的潲水面上漂浮有吸油浮子(6)，吸油浮子(6)底部的引油管(9)通过伸缩管(10)与分处板(11)上的引油管(9)连接;从潲水管(12)进入集油室(18)内的潲水进入到分隔板(2)上的分渣口(15)的上方，密度小于潲水的潲水油在浮力的作用下上浮而集于潲水面上，密度大于或等于潲水的饭粒菜渣及潲水在潲水管(12)中流动的惯性力和集油室(18)内的压力及自身的重力的作用下再与分处板(11)的斜面配合把饭粒菜渣及潲水从集油室(18)经过分渣口(15)送入集渣室(20);
所述的加热管(23)是能够加热的电热管或热水循环管，固定在靠近集油室(18)的潲水面的内壁上或固定在吸油浮子(6)上;所述的加热管(23)用于在冬季加热冷凝的潲水油，使冷凝的潲水油融化后在集油室(18)的潲水表面能够流动;
所述的存油室(16)是储存潲水油的容器，存油室(16)部分的箱体(1)上安装有放油开关、顶部的分处板(11)有引油孔(8)，存油室(16)通过分处板(11)上的引油孔(8)和引油管(9)与伸缩管(10)、吸油浮子(6)贯通;
所述的集渣室(20)是沉淀饭粒菜渣的容器，集渣室(20)的分处板(11)的中下部有分渣口(15)、隔渣板(3)的中部有滤渣孔(4)，集渣室(20)通过分渣口(15)与集油室(18)的潲水相通、通过滤渣孔(4)与过水室(21)的处理后的潲水相通，在集渣室(20)内放置有装渣箱(24);从分渣口(15)进入集渣室(20)的饭粒菜渣沉淀于装渣箱(24)中;
所述的过水室(21)是储存沉淀处理后潲水的水部分的容器，过水室(21)的箱体(1)上部有出水口(5)，过水室(21)的隔渣板(3)的中部有滤渣孔(4)，过水室(21)通过滤渣孔(4)与集渣室(20)的潲水相通;
所述的吸油孔(7)是过孔，在吸油浮子(6)露出潲水面的部分上;吸油孔(7)用于把集油室(18)内集聚的潲水油引入吸油浮子(6)内;
所述的引油孔(8)是过孔，在吸油浮子(6)的底部和在分处板(11)上，吸油浮子(6)底部的引油孔(8)用于把进入吸油浮子(6)内的潲水油输送到引油管(9)内，分处板(11)上的引油孔(8)用于把潲水油输送到存油室(16)内;
所述的引油管(9)是空心管，分别固定在吸油浮子(6)的底部和在分处板(11)的上面与引油孔(8)相通，吸油浮子(6)的底部的引油管(9)和分处板(11)上面的引油管(9)通过伸缩管(10)连接;引油管(9)与引油孔(8)和伸缩管(10)相通，用于输送潲水油;
所述的伸缩管(10)是具有伸长和缩短功能的管道或具有弯曲功能的管道，用于连接引油管(9)和输送潲水油;
所述的潲水管(12)是输送管道，用于输送潲水;
所述的装渣箱(24)是收集沉淀的饭粒菜渣的没有盖的容器，装渣箱(24)上设有出水孔(25);
所述的出水口(5)是过道孔，在过水室(21)部分的箱体(1)上部的位置，出水口(5)的位置是储存潲水的水面的高度;出水口(5)用于保证过水室(21)、集渣室(20)和集油室(18)的潲水面的高度和让处理后的潲水经过;
所述的排水管(13)是排出管道，固定在过水室(21)部分的箱体(1)外面与出水口(5)相通;排水管(13)用于排出经过沉淀后的潲水;
初次使用时，在箱体(1)内加入清水，水面达到出水口(5)处为宜，避免潲水直接进入集渣室(20)把潲水油带入集渣室(20)内;在使用时，潲水从潲水管(12)进入集油室(18)内的分渣口(15)的上方，密度小于潲水的潲水油在浮力的作用下上浮而集于潲水面上，密度大于或等于潲水的饭粒菜渣及潲水在潲水管(12)中流动的惯性力和集油室(18)内的压力及自身的重力的作用下、并在分处板(11)的斜面配合下把饭粒菜渣及潲水从集油室(18)经过分渣口(15)送入集渣室(20);集油室(18)内的潲水面上的潲水油经过吸油孔(7)进入吸油浮子(6)内，再从吸油浮子(6)底部的引油孔(8)、引油管(9)进入伸缩管(10)内，再从伸缩管(10)进入分处板(11)上的引油管(9)、引油孔(8)进入存油室(16)内储存;冬季遇到集油室(18)内的潲水面上的潲水油冷凝时，潲水油在集油室(18)内不能够流动，这时通过加热管(23)加热集油室(18)内的潲水面到的潲水油，被加热后潲水油能够流动而能够顺利进入吸油浮子(6)内;经过分渣口(15)的饭粒菜渣及潲水进入集渣室(20)后，大于潲水的密度的饭粒菜渣从分处板(11)上滑落到装渣箱(24)中，饭粒菜渣排挤装渣箱(24)中的潲水使装渣箱(24)中的潲水从出水孔(25)和装渣箱(24)的上口部挤出;经过沉淀后的潲水从隔渣板(3)上的滤渣孔(4)进入过水室(21)中，再从出水口(5)经过排水管(13)排入污水处理管道中;集渣室(20)内被隔渣板(3)挡住而留在集渣室(20)内的半沉半浮的漂浮物，在提出集渣室(20)内的装渣箱(24)时，用漏瓢捞出集渣室(20)内的半沉半浮的漂浮物，捞出的半沉半浮的漂浮物与装渣箱(24)中的沉淀物一起处理;装渣箱(24)中的饭粒菜渣沉淀堆积满后，打开上盖(14)，把装渣箱(24)向隔渣板(3)的一边拉动一下，使装渣箱(24)移出分处板(11)遮挡的部分，然后从集渣室(20)内把装渣箱(24)提出，把装渣箱(24)内的饭粒菜渣倒入离心式饭粒菜渣处理器中或挤压式饭粒菜渣处理器中处理，经过处理后的饭粒菜渣既能够用作燃料，又能够用于制做工业酒精的原料;在潲水从潲水管(12)中进入集油室(18)时，集油室(18)、集渣室(20)和过水室(21)内的潲水面有少许的上升，集油室(18)内的吸油浮子(6)会跟着潲水面上升，连接在吸油浮子(6)底部的引油管(9)上的伸缩管(10)被吸油浮子(6)拉动而伸长，以保证吸油浮子(6)露出潲水面的高度和吸油孔(7)不被拉入潲水面下;潲水管(12)中没有潲水进入集油室(18)时，集油室(18)的潲水面降低到出水口(5)的位置，吸油浮子(6)跟着下降而压缩伸缩管(10)收缩。
2.根据权利要求1所述的潲水处理收油器，其特征在于：为了使从存油室(16)中放出的潲水油中没有水分，所述的放油开关安装在高于存油室(16)底部的箱体(1)上;
为了使回收到存油室(16)中储存潲水油中的水分能够排出存油室(16)，所述的存油室(16)底部安装有排水阀。
3.根据权利要求1所述的潲水处理收油器，其特征在于：为了提高餐厨垃圾的分离和回收效果，所述的过水室(21)不能够直接与集油室(18)相通;
为了能够控制箱体(1)内的潲水面的高度，所述的潲水面的高度在出水口(5)的最高点和最低点之间。
4.根据权利要求1所述的潲水处理收油器，其特征在于：为了减小潲水处理收油器的体积，所述的过水室(21)的容积小于集渣室(20)的容积，集油室(18)的容积小于集渣室(20)的容积;
为了方便上盖(14)打开和关闭，所述的潲水管(12)还能够固定安装在箱体(1)上，但潲水管(12)的下端口固定在分渣口(15)的上方;
为了在冬季能够顺利放出存油室(16)内的潲水油，所述的存油室(16)内安装或不安装加热设备。
5.根据权利要求1所述的潲水处理收油器，其特征在于：所述的潲水处理收油器的结构简洁，产业化的市场前景好、商业价值高，制造和使用都很方便，收集的潲水油没有水分，并且把潲水垃圾进行了分离和分理，使餐厨垃圾得到了回收利用;减少了污染排放，并且使厨房没有异味，保护了环境，是回收餐厨垃圾的首选设备。
6.一种潲水处理收油器的制造方法，其特征在于：在制造时，箱体(1)、分处板(11)、滤渣板分隔板(2)和吸油浮子(6)采用不生锈的金属材料或尼龙或塑料或塑胶制造，伸缩管(10)采用塑料或尼龙或橡胶制造，潲水管(12)采用不生锈的金属材料或尼龙或塑料或塑胶制造，排水管(13)采用金属材料或尼龙或塑料或塑胶制造，装渣箱(24)采用不生锈的金属材料或尼龙或塑料或塑胶制造;
所述的箱体(1)与分处板(11)、隔渣板(3)和分隔板(2)制造成为一个整体，或分开制造后组合固定在一起;
分处板(11)制造成为密封存油室(16)顶部和集油室(18)底部的隔板，分处板(11)斜向固定在箱体(1)的中部穿过分隔板(2)后伸入集渣室(20)内，分处板(11)从集油室(18)向集渣室(20)倾斜;分处板(11)上制造有引油孔(8)，在引油孔(8)处的分处板(11)面上固定有引油管(9);分处板(11)上的引油管(9)与吸油浮子(6)上的引油管(9)通过伸缩管(10)连接;
隔渣板(3)制造成为把集渣室(20)与过水室(21)分开的隔板，隔渣板(3)的中部制造有滤渣孔(4)，隔渣板(3)与上盖(14)之间留有空隙或制造有孔隙;
分隔板(2)制造成为把集渣室(20)与集油室(18)和存油室(16)分开的隔板，在分隔板(2)的中下部分制造有分渣口(15)，分处板(11)穿过分渣口(15)的下口唇，分隔板(2)与上盖(14)之间留有空隙或制造有孔隙;
吸油浮子(6)制造成为漂浮在集油室(18)内的潲水面上的浮子，吸油浮子(6)上制造有吸油孔(7)和引油孔(8);在高于潲水面的吸油浮子(6)部分上制造有吸油孔(7)，在吸油浮子(6)的底部制造有引油孔(8)，在吸油浮子(6)底部的外面的引油孔(8)处固定有引油管(9)，在吸油浮子(6)的外面固定有加热管(23)或没有固定加热管(23);
集油室(18)制造成为储存潲水和聚集潲水油的容器，集油室(18)底部的分处板(11)与分隔板(2)的交界处制造有分渣口(15)，集油室(18)底部的分处板(11)上制造有引油孔(8)，引油孔(8)上面的分处板(11)上固定有引油管(9)，引油孔(8)与引油管(9)相通;在靠近集油室(18)内的潲水面的壁上固定有加热管(23)或没有固定加热管(23);集油室(18)顶部的上盖(14)上固定有潲水管(12)，潲水管(12)的下端伸入分渣口(15)的上方;集油室(18)内的潲水面上漂浮有吸油浮子(6)，吸油浮子(6)底部的引油管(9)通过伸缩管(10)与分处板(11)上的引油管(9)连接;
加热管(23)制造成为能够加热的电热管或热水循环管，固定在靠近集油室(18)的潲水面的内壁上或固定在吸油浮子(6)上;
存油室(16)制造成为储存潲水油的容器，存油室(16)的部分箱体(1)上安装有放油开关、顶部的分处板(11)上制造有引油孔(8)，存油室(16)通过分处板(11)上的引油孔(8)和引油管(9)与伸缩管(10)、吸油浮子(6)贯通;
集渣室(20)制造成为沉淀饭粒菜渣的容器，集渣室(20)的分处板(11)的中下部制造有分渣口(15)、隔渣板(3)的中部制造有滤渣孔(4)，集渣室(20)通过分渣口(15)与集油室(18)相通、通过滤渣孔(4)与过水室(21)相通，在集渣室(20)内放置有装渣箱(24);
过水室(21)制造成为储存沉淀处理后潲水的水部分的容器，过水室(21)的箱体(1)上部制造有出水口(5)，过水室(21)的隔渣板(3)的中部制造有滤渣孔(4)，过水室(21)通过滤渣孔(4)与集渣室(20)相通;
吸油孔(7)制造成为过孔，制造在吸油浮子(6)露出潲水面的部分上;
引油孔(8)制造过孔，制造在吸油浮子(6)的底部和制造在分处板(11)上;
引油管(9)制造成为空心管，分别固定在吸油浮子(6)的底部和固定在分处板(11)的上面与引油孔(8)相通，吸油浮子(6)的底部的引油管(9)和分处板(11)上面的引油管(9)通过伸缩管(10)连接;
伸缩管(10)制造成为具有伸长和缩短功能的管道或制造成为具有弯曲功能的管道;
潲水管(12)制造成为输送管道;
装渣箱(24)制造成为收集沉淀的饭粒菜渣的没有盖的容器，装渣箱(24)上制造有出水孔(25);
出水口(5)制造成为过道孔，制造在过水室(21)部分的箱体(1)上部的位置;
排水管(13)制造成为排出管道，固定在过水室(21)部分的箱体(1)外面与出水口(5)相通;
上盖(14)制造成为固定潲水管(12)和密封箱体(1)的上面的盖;
所述的箱体(1)制造成为不漏水的容器，箱体(1)内固定有分隔板(2)、隔渣板(3)和分处板(11)把箱体(1)分成集油室(18)、存油室(16)、集渣室(20)、过水室(21)，分隔板(2)和隔渣板(3)固定在箱体(1)的底部，在分隔板(2)的中下部的分渣口(15)的下口唇处和箱体(1)的内壁之间斜向固定有分处板(11)，分处板(11)从分渣口(15)的口部伸入集渣室(20)内、在装渣箱(24)的上面，分处板(11)伸入集渣室(20)的部分低于固定在箱体(1)上的部分;分隔板(2)与隔渣板(3)之间的部分制造成为集渣室(20)，集渣室(20)制造在箱体(1)的中间部分，集渣室(20)的底部放置有装渣箱(24)，在分处板(11)上面的分隔板(2)处制造有分渣口(15)，分渣口(15)与集油室(18)和集渣室(20)相通;分隔板(2)与箱体(1)之间的分处板(11)的上面部分制造成为集油室(18)、下面部分制造成为存油室(16)，集油室(18)内的潲水面上漂浮有吸油浮子(6)，吸油浮子(6)上的引油管(9)与分处板(11)上的引油管(9)通过伸缩管(10)连接，在靠近集油室(18)的潲水面的内壁上固定有加热管(23)或在吸油浮子(6)上固定有加热管(23);隔渣板(3)与箱体(1)之间的部分是过水室(21)，过水室(21)通过滤渣孔(4)与集渣室(20)相通，在过水室(21)里面的上部的箱体(1)上制造有出水口(5)，在过水室(21)外面的上部的箱体(1)上固定有排水管(13)与出水口(5)相通;在箱体(1)盖有上盖(14)，在上盖(14)上固定有潲水管(12)，潲水管(12)穿过上盖(14)后，潲水管(12)的下端伸入集油室(18)内的分隔板(2)的分渣口(15)的上方，潲水管(12)的上端与漏斗的下斗口连接或直接与洗碗池的出水孔(25)连接。
说明书
潲水处理收油器
技术领域
本发明涉及一种用于自动分离潲水中的各种成分的潲水油回收和饭粒菜渣的潲水处理收油器。
背景技术
传统的潲水油回收是采用在地上挖坑集油法，把潲水存积到坑池中，用瓢舀取。致使潲水油就变成了地沟油，及不卫生;而且地沟油中含的杂质特别多。
发明内容
本发明涉的目的是为了提供一种自动分离潲水中的各种成分的潲水油的收集设备和沉淀回收潲水中的饭粒菜渣的潲水处理收油器的制造及其方法。
为实现上述目的，本发明所述的潲水处理收油器主要包括箱体、上盖、分隔板、分渣口、滤渣板滤渣孔、分处板、吸油浮子、吸油孔、引油孔、引油管、伸缩管、装渣箱、潲水管、出水口、排水管、集油室、加热管、存油室、集渣室、过水室。
所述的箱体内固定有分隔板、隔渣板和分处板把箱体分成集油室、存油室、集渣室、过水室，分隔板和隔渣板固定在箱体的底部，在分隔板的中下部的分渣口的下口唇处和箱体的内壁之间斜向固定有分处板，分处板从分渣口的口部伸入集渣室内、在装渣箱的上面，分处板伸入集渣室的部分低于固定在箱体上的部分。分隔板与隔渣板之间的部分是集渣室，集渣室在箱体的中间部分，集渣室的底部放置有装渣箱，在分处板上面的分隔板处有分渣口，分渣口与集油室和集渣室相通;分隔板与箱体之间的分处板的上面部分是集油室、下面部分是存油室，集油室内的潲水面上漂浮有吸油浮子，吸油浮子上的引油管与分处板上的引油管通过伸缩管连接，在靠近集油室的潲水面的内壁上固定有加热管或在吸油浮子上固定有加热管;隔渣板与箱体之间的部分是过水室，过水室通过滤渣孔与集渣室相通，在过水室里面的上部的箱体上有出水口，在过水室外面的上部的箱体上固定有排水管与出水口相通;集油室、集渣室和过水室的潲水面的高度一致。
所述的箱体上设有上盖，在上盖上固定有潲水管，潲水管穿过上盖后，潲水管的下端伸入集油室内的分隔板的分渣口的上方，潲水管的上端与漏斗的下斗口连接或直接与洗碗池的出水孔连接;上盖能够使箱体内的潲水产生的废气经过排水管排出到下水道中，使潲水的臭味不到处扩散。
所述的吸油浮子是漂浮在集油室内的潲水面上的浮子，吸油浮子上有吸油孔和引油孔;在高于潲水面的吸油浮子部分上设有吸油孔，在吸油浮子的底部设有引油孔，在吸油浮子底部的外面的引油孔处固定有引油管，在吸油浮子的外面固定有加热管或没有固定加热管。
所述的分处板是密封存油室顶部和集油室底部的隔板，分处板斜向固定在箱体的中部穿过分隔板后伸入集渣室内，分处板从集油室向集渣室倾斜;分处板上设有引油孔，在引油孔处固定有引油管;分处板上的引油管与吸油浮子上的引油管通过伸缩管连接。
所述的隔渣板是把集渣室与过水室分开的隔板，隔渣板的中部有滤渣孔，隔渣板与上盖之间有空隙或孔隙;隔渣板用于把半沉半浮的菜渣饭粒滤隔于集渣室内，滤渣孔用于让沉淀后的潲水从集渣室进入过水室。
所述的分隔板是把集渣室与集油室和存油室分开的隔板，在分隔板的中下部分设有分渣口，分处板穿过分渣口的下口唇，分隔板与上盖之间有空隙或孔隙。
所述的集油室是储存潲水和聚集潲水油的容器，集油室底部的分处板与分隔板的交界处有分渣口，集油室底部的分处板上有引油孔，引油孔上面的分处板上固定有引油管，引油孔与引油管相通;在靠近集油室内的潲水面的壁上固定有加热管或没有固定加热管;集油室顶部的上盖上固定有潲水管，潲水管的下端伸入分渣口的上方;集油室内的潲水面上漂浮有吸油浮子，吸油浮子底部的引油管通过伸缩管与分处板上的引油管连接。从潲水管进入集油室内的潲水进入到分隔板上的分渣口的上方，密度小于潲水的潲水油在浮力的作用下上浮而集于潲水面上，密度大于或等于潲水的饭粒菜渣及潲水在潲水管中流动的惯性力和集油室内的压力及自身的重力的作用下再与分处板的斜面配合把饭粒菜渣及潲水从集油室经过分渣口送入集渣室。
所述的加热管是能够加热的电热管或热水循环管，固定在靠近集油室的潲水面的内壁上或固定在吸油浮子上;所述的加热管用于在冬季加热冷凝的潲水油，使冷凝的潲水油融化后在集油室的潲水表面能够流动。
所述的存油室是储存潲水油的容器，存油室部分的箱体上安装有放油开关、顶部的分处板有引油孔，存油室通过分处板上的引油孔和引油管与伸缩管、吸油浮子贯通。
所述的集渣室是沉淀饭粒菜渣的容器，集渣室的分处板的中下部有分渣口、隔渣板的中部有滤渣孔，集渣室通过分渣口与集油室的潲水相通、通过滤渣孔与过水室的处理后的潲水相通，在集渣室内放置有装渣箱;从分渣口进入集渣室的饭粒菜渣沉淀于装渣箱中。
所述的过水室是储存沉淀处理后潲水的水部分的容器，过水室的箱体上部有出水口，过水室的隔渣板的中部有滤渣孔，过水室通过滤渣孔与集渣室的潲水相通。
所述的吸油孔是过孔，在吸油浮子露出潲水面的部分上;吸油孔用于把集油室内集聚的潲水油引入吸油浮子内。
所述的引油孔是过孔，在吸油浮子的底部和在分处板上，吸油浮子底部的引油孔用于把进入吸油浮子内的潲水油输送到引油管内，分处板上的引油孔用于把潲水油输送到存油室内。
所述的引油管是空心管，分别固定在吸油浮子的底部和在分处板的上面与引油孔相通，吸油浮子的底部的引油管和分处板上面的引油管通过伸缩管连接;引油管与引油孔和伸缩管相通，用于输送潲水油。
所述的伸缩管是具有伸长和缩短功能的管道或具有弯曲功能的管道，用于连接引油管和输送潲水油。
所述的潲水管是输送管道，用于输送潲水。
所述的装渣箱是收集沉淀的饭粒菜渣的没有盖的容器，装渣箱上设有出水孔。
所述的出水口是过道孔，在过水室部分的箱体上部的位置，出水口的位置是储存潲水的水面的高度;出水口用于保证过水室、集渣室和集油室的潲水面的高度和让处理后的潲水经过。
所述的排水管是排出管道，固定在过水室部分的箱体外面与出水口相通;排水管用于排出经过沉淀后的潲水。
初次使用时，在箱体内加入清水，水面达到出水口处为宜，避免潲水直接进入集渣室把潲水油带入集渣室内。在使用时，潲水从潲水管进入集油室内的分渣口的上方，密度小于潲水的潲水油在浮力的作用下上浮而集于潲水面上，密度大于或等于潲水的饭粒菜渣及潲水在潲水管中流动的惯性力和集油室内的压力及自身的重力的作用下、并在分处板的斜面配合下把饭粒菜渣及潲水从集油室经过分渣口送入集渣室。集油室内的潲水面上的潲水油经过吸油孔进入吸油浮子内，再从吸油浮子底部的引油孔、引油管进入伸缩管内，再从伸缩管进入分处板上的引油管、引油孔进入存油室内储存;冬季遇到集油室内的潲水面上的潲水油冷凝时，潲水油在集油室内不能够流动，这时通过加热管加热集油室内的潲水面到的潲水油，被加热后潲水油能够流动而能够顺利进入吸油浮子内。经过分渣口的饭粒菜渣及潲水进入集渣室后，大于潲水的密度的饭粒菜渣从分处板上滑落到装渣箱中，饭粒菜渣排挤装渣箱中的潲水使装渣箱中的潲水从出水孔和装渣箱的上口部挤出;经过沉淀后的潲水从隔渣板上的滤渣孔进入过水室中，再从出水口经过排水管排入污水处理管道中。集渣室内被隔渣板挡住而留在集渣室内的半沉半浮的漂浮物，在提出集渣室内的装渣箱时，用漏瓢捞出集渣室内的半沉半浮的漂浮物，捞出的半沉半浮的漂浮物与装渣箱中的沉淀物一起处理。装渣箱中的饭粒菜渣沉淀堆积满后，打开上盖，把装渣箱向隔渣板的一边拉动一下，使装渣箱移出分处板遮挡的部分，然后从集渣室内把装渣箱提出，把装渣箱内的饭粒菜渣倒入离心式饭粒菜渣处理器中或挤压式饭粒菜渣处理器中处理，经过处理后的饭粒菜渣既能够用作燃料，又能够用于制做工业酒精的原料。在潲水从潲水管中进入集油室时，集油室、集渣室和过水室内的潲水面有少许的上升，集油室内的吸油浮子会跟着潲水面上升，连接在吸油浮子底部的引油管上的伸缩管被吸油浮子拉动而伸长，以保证吸油浮子露出潲水面的高度和吸油孔不被拉入潲水面下;潲水管中没有潲水进入集油室时，集油室的潲水面降低到出水口的位置，吸油浮子跟着下降而压缩伸缩管收缩。
为了减小潲水处理收油器的体积，所述的过水室的容积小于集渣室的容积，集油室的容积小于集渣室的容积。
为了提高餐厨垃圾的分离和回收效果，所述的过水室不能够直接与集油室相通。
为了使从存油室中放出的潲水油中没有水分，所述的放油开关安装在高于存油室底部的箱体上。
为了使回收到存油室中储存潲水油中的水分能够排出存油室，所述的存油室底部安装有排水阀。
为了能够控制箱体内的潲水面的高度，所述的潲水面的高度在出水口的最高点和最低点之间。
为了方便上盖打开和关闭，所述的潲水管还能够固定安装在箱体上，但潲水管的下端口固定在分渣口的上方。
为了在冬季能够顺利放出存油室内的潲水油，所述的存油室内安装或不安装加热设备。
一种潲水处理收油器的制造方法，其特征在于：
在制造时，箱体、分处板、滤渣板分隔板和吸油浮子采用不生锈的金属材料或尼龙或塑料或塑胶制造，伸缩管采用塑料或尼龙或橡胶制造，潲水管采用不生锈的金属材料或尼龙或塑料或塑胶制造，排水管采用金属材料或尼龙或塑料或塑胶制造，装渣箱采用不生锈的金属材料或尼龙或塑料或塑胶制造。
所述的箱体与分处板、隔渣板和分隔板制造成为一个整体，或分开制造后组合固定在一起。
分处板制造成为密封存油室顶部和集油室底部的隔板，分处板斜向固定在箱体的中部穿过分隔板后伸入集渣室内，分处板从集油室向集渣室倾斜;分处板上制造有引油孔，在引油孔处的分处板面上固定有引油管;分处板上的引油管与吸油浮子上的引油管通过伸缩管连接。
隔渣板制造成为把集渣室与过水室分开的隔板，隔渣板的中部制造有滤渣孔，隔渣板与上盖之间留有空隙或制造有孔隙。
分隔板制造成为把集渣室与集油室和存油室分开的隔板，在分隔板的中下部分制造有分渣口，分处板穿过分渣口的下口唇，分隔板与上盖之间留有空隙或制造有孔隙。
吸油浮子制造成为漂浮在集油室内的潲水面上的浮子，吸油浮子上制造有吸油孔和引油孔;在高于潲水面的吸油浮子部分上制造有吸油孔，在吸油浮子的底部制造有引油孔，在吸油浮子底部的外面的引油孔处固定有引油管，在吸油浮子的外面固定有加热管或没有固定加热管。
集油室制造成为储存潲水和聚集潲水油的容器，集油室底部的分处板与分隔板的交界处制造有分渣口，集油室底部的分处板上制造有引油孔，引油孔上面的分处板上固定有引油管，引油孔与引油管相通;在靠近集油室内的潲水面的壁上固定有加热管或没有固定加热管;集油室顶部的上盖上固定有潲水管，潲水管的下端伸入分渣口的上方;集油室内的潲水面上漂浮有吸油浮子，吸油浮子底部的引油管通过伸缩管与分处板上的引油管连接。
加热管制造成为能够加热的电热管或热水循环管，固定在靠近集油室的潲水面的内壁上或固定在吸油浮子上。
存油室制造成为储存潲水油的容器，存油室的部分箱体上安装有放油开关、顶部的分处板上制造有引油孔，存油室通过分处板上的引油孔和引油管与伸缩管、吸油浮子贯通。
集渣室制造成为沉淀饭粒菜渣的容器，集渣室的分处板的中下部制造有分渣口、隔渣板的中部制造有滤渣孔，集渣室通过分渣口与集油室相通、通过滤渣孔与过水室相通，在集渣室内放置有装渣箱。
过水室制造成为储存沉淀处理后潲水的水部分的容器，过水室的箱体上部制造有出水口，过水室的隔渣板的中部制造有滤渣孔，过水室通过滤渣孔与集渣室相通。
吸油孔制造成为过孔，制造在吸油浮子露出潲水面的部分上。
引油孔制造过孔，制造在吸油浮子的底部和制造在分处板上。
引油管制造成为空心管，分别固定在吸油浮子的底部和固定在分处板的上面与引油孔相通，吸油浮子的底部的引油管和分处板上面的引油管通过伸缩管连接。
伸缩管制造成为具有伸长和缩短功能的管道或制造成为具有弯曲功能的管道。
潲水管制造成为输送管道。
装渣箱制造成为收集沉淀的饭粒菜渣的没有盖的容器，装渣箱上制造有出水孔。
出水口制造成为过道孔，制造在过水室部分的箱体上部的位置。
排水管制造成为排出管道，固定在过水室部分的箱体外面与出水口相通。
上盖制造成为固定潲水管和密封箱体的上面的盖。
所述的箱体制造成为不漏水的容器，箱体内固定有分隔板、隔渣板和分处板把箱体分成集油室、存油室、集渣室、过水室，分隔板和隔渣板固定在箱体的底部，在分隔板的中下部的分渣口的下口唇处和箱体的内壁之间斜向固定有分处板，分处板从分渣口的口部伸入集渣室内、在装渣箱的上面，分处板伸入集渣室的部分低于固定在箱体上的部分。分隔板与隔渣板之间的部分制造成为集渣室，集渣室制造在箱体的中间部分，集渣室的底部放置有装渣箱，在分处板上面的分隔板处制造有分渣口，分渣口与集油室和集渣室相通;分隔板与箱体之间的分处板的上面部分制造成为集油室、下面部分制造成为存油室，集油室内的潲水面上漂浮有吸油浮子，吸油浮子上的引油管与分处板上的引油管通过伸缩管连接，在靠近集油室的潲水面的内壁上固定有加热管或在吸油浮子上固定有加热管;隔渣板与箱体之间的部分是过水室，过水室通过滤渣孔与集渣室相通，在过水室里面的上部的箱体上制造有出水口，在过水室外面的上部的箱体上固定有排水管与出水口相通。在箱体盖有上盖，在上盖上固定有潲水管，潲水管穿过上盖后，潲水管的下端伸入集油室内的分隔板的分渣口的上方，潲水管的上端与漏斗的下斗口连接或直接与洗碗池的出水孔连接。
本发明潲水处理收油器的结构简洁，产业化的市场前景好、商业价值高，制造和使用都很方便，采用潲水处理收油器收集的潲水油没有水分，并且把潲水垃圾进行了分离和分理，使餐厨垃圾得到了回收利用;减少了污染排放，并且使厨房没有异味，保护了环境，是回收餐厨垃圾的首选设备。
