申请日2015.04.30
公开(公告)日2015.08.12
IPC分类号C01B13/10; C02F1/78
摘要
本发明公开了一种臭氧净化废水装置，它包括设置在底座上的臭氧发生室以及冷却室，所述臭氧发生室是由LED发光灯以及设置在臭氧发生室上的进气管组成，所述LED发光灯将所述臭氧发生室均分为底部相连通的第一臭氧发生室、臭氧第二发生室;所述冷却室包括设置在底部的雾化器以及安装在冷却室上部位的一个干冰室和一个抽气风机。本发明结构简单，设计巧妙，产生的臭氧量大，净化水质效果好同时，能够将净化后的水质进行冷却，除去热量，便于下一步的存储等工作。
权利要求书
1.一种臭氧净化废水装置，其特征在于：它包括设置在底座上的臭氧发生室以及冷却室，所述臭氧发生室是由LED发光灯以及设置在臭氧发生室上的进气管组成，所述LED发光灯设置在所述臭氧发生室内部中心位置，所述LED发光灯将所述臭氧发生室均分为底部相连通的第一臭氧发生室、臭氧第二发生室，所述LED发光灯是由能发出特定频率紫光的灯管以及管壁上设置的发光物质组成，所述发光物质受到所述灯管发出的特定频率紫光的激发可发出产生臭氧所需的特定频率的紫光，所述臭氧发生室内层设置有反射层;
所述冷却室包括设置在冷却室底部的雾化器以及安装在冷却室上部位的一个干冰室和一个抽气风机;
所述臭氧发生室右侧上端通过设置的臭氧排出管连接于设置在所述冷却室底端的雾化器。
2.根据权利要求1所述的一种臭氧净化废水装置，其特征在于：所述雾化器上平行设置有若干个喷头。
3.根据权利要求1所述的一种臭氧净化废水装置，其特征在于：所述干冰室通过第一输气管连通于所述冷却室。
4.根据权利要求1所述的一种臭氧净化废水装置，其特征在于：所述抽气风机通过第二输气管连通于所述冷却室。
5.根据权利要求1所述的一种臭氧净化废水装置，其特征在于：所述底座底端两侧对称设置有滚轮。
说明书
一种臭氧净化废水装置
技术领域
本发明涉及废水处理领域，尤其涉及一种臭氧净化废水装置。
背景技术
臭氧又称活氧，原子氧，因其有强大的氧化分解能力，且分解后无残留污染，故目前臭氧除了在有机合成中作氧化剂之外，已被广泛应用于净化水质、杀菌、消毒、去臭、除味、脱色等方面。基于此，臭氧处理废水净化装置得到广泛应用，臭氧处理废水净化装置，其主要是使用一定频率的高压电流制造高压电晕电场，使电场内或电场周围的氧分子发生电化学反应，从而制造臭氧。
现在通行的臭氧产生的观点制作的臭氧发生器主要有三种类型：电晕放电型，高频放电型及紫外线照射型，主要存在着产生的臭氧量少或者能耗高或者使用寿命短等问题。同时，净化后的水质可能携带一定的热量，不利于快速进行存储等。
鉴于以上现有技术中存在的缺陷，有必要将其进一步改进，使其更具备实用性，才能符合实际使用情况。
发明内容
为了克服现行臭氧处理废水净化装置存在的产生的臭氧量少，能耗高，使用寿命短等问题，本发明提供一种具备产生的臭氧量大，净化水质质量好，同时进行冷却，便于下一步存储等优点的臭氧净化废水装置。

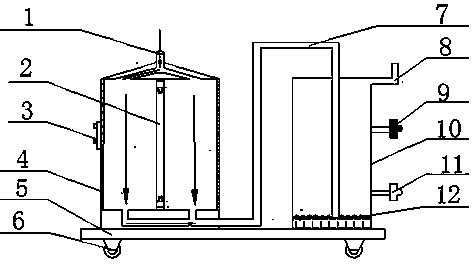

本发明是采取以下技术方案来实现的：一种臭氧净化废水装置，它包括设置在底座上的臭氧发生室以及冷却室，所述臭氧发生室是由LED发光灯以及设置在臭氧发生室上的进气管组成，所述LED发光灯设置在所述臭氧发生室内部中心位置，所述LED发光灯将所述臭氧发生室均分为底部相连通的第一臭氧发生室、臭氧第二发生室，所述LED发光灯是由能发出特定频率紫光的灯管以及管壁上设置的发光物质组成，所述发光物质受到所述灯管发出的特定频率紫光的激发可发出产生臭氧所需的特定频率的紫光，所述臭氧发生室内层设置有反射层;所述冷却室包括设置在冷却室底部的雾化器以及安装在冷却室上部位的一个干冰室和一个抽气风机;所述臭氧发生室右侧上端通过设置的臭氧排出管连接于设置在所述冷却室底端的雾化器。
具体地，本发明的雾化器上平行设置有若干个喷头。本发明的干冰室通过第一输气管连通于所述冷却室。本发明的抽气风机通过第二输气管连通于所述冷却室。本发明的底座底端两侧对称设置有滚轮。
综上所述本发明具有以下有益效果：本发明结构简单，设计巧妙，产生的臭氧量大，净化水质效果好同时，能够将净化后的水质进行冷却，除去热量，便于下一步的存储等工作。
1、产生的臭氧量大，净化水质质量好，基于：a、采用送风风机进气，能够将空气或者氧气大量送人主机内臭氧发生室中反应;b、采用LED发光灯进行照射，能够激发发光物质发射出臭氧反应所需要的特定紫光;c、设置的反射层，该反射层能反射LED灯管发出的特定频率的紫光，进一步增加该紫光与氧气或者空气的充分接触反应。
2、通过将产生的臭氧连接于雾化器，将臭氧与待处理的废水充分接触，净化彻底，净化效果好。
3、设置的冷却机构，将废水中所携带的热量进行冷却再排到空气中，冷却效果好，便于下一步存储等工作。
4、设置的滚轮，便于整个装置的移动、运输。
