申请日2015.04.30
公开(公告)日2015.08.12
IPC分类号E03C1/12; C02F1/467; C02F9/06; E03B1/04
摘要
本实用新型公开了一种家庭生活废水的无害化处理再利用装置，包括集水箱、电解杀菌净化装置以及潜水泵，所述集水箱中的集水箱隔板将集水箱内部分隔为相互独立的废水收集水箱和净水收集水箱，所述废水收集水箱通过管道与能够形成家庭生活废水的用水源连通，所述电解杀菌净化装置置于废水收集水箱内，所述电解杀菌净化装置的进水口端与废水收集水箱连通，所述电解杀菌净化装置的出水口端通过电解杀菌净化装置出水管与净水收集水箱连通，所述潜水泵置于净水收集水箱内，通过潜水泵出水管将净水收集水箱内经处理后的水排出使用。本实用新型通过对家庭生活废水进行处理后，再将处理后的中水用于冲便池和浇花等用水，有效节约了日益匮乏的宝贵水资源。
权利要求书

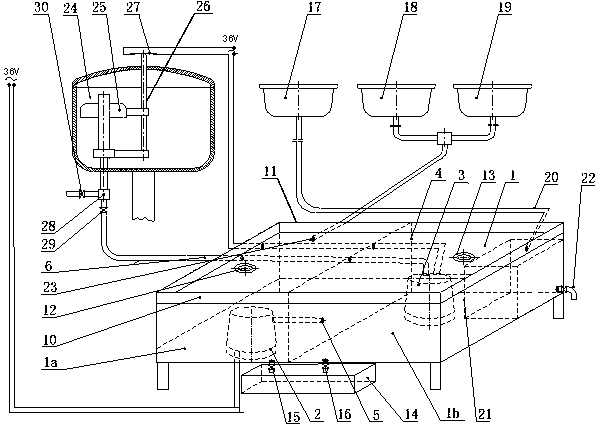

1. 一种家庭生活废水的无害化处理再利用装置，其特征在于：包括集水箱(1)、电解杀菌净化装置(2)以及潜水泵(3)，在所述集水箱(1)中设置有集水箱隔板(4)，所述集水箱隔板(4)将集水箱(1)内部分隔为相互独立的废水收集水箱(1a)和净水收集水箱(1b)，所述废水收集水箱(1a)通过管道与能够形成家庭生活废水的用水源连通，所述电解杀菌净化装置(2)置于废水收集水箱(1a)内，所述电解杀菌净化装置(2)的进水口端与废水收集水箱(1a)连通，所述电解杀菌净化装置(2)的出水口端通过电解杀菌净化装置出水管(5)与净水收集水箱(1b)连通，所述潜水泵(3)置于净水收集水箱(1b)内，通过潜水泵出水管(6)将净水收集水箱(1b)内经处理后的水排出使用。
2. 根据权利要求1所述的家庭生活废水的无害化处理再利用装置，其特征在于：所述电解杀菌净化装置(2)通过电解杀菌净化装置进水管(7)与废水收集水箱(1a)连通，在所述电解杀菌净化装置进水管(7)上、沿水流方向依次设置有水过滤器(8)以及进水泵(9)。
3. 根据权利要求1所述的家庭生活废水的无害化处理再利用装置，其特征在于：在所述水箱(1)的带斜坡箱底的低端设置有废水收集水箱排污阀(15)和净水收集水箱排污阀(16)，在所述水箱(1)下方设置有沉淀物微生物处理槽(14)，所述沉淀物微生物处理槽(14)通过废水收集水箱排污阀(15)和净水收集水箱排污阀(16)分别与废水收集水箱(1a)和净水收集水箱(1b)连通。
4. 根据权利要求2所述的家庭生活废水的无害化处理再利用装置，其特征在于：所述集水箱(1)上端面为洗澡水收集平台(10)，在洗澡水收集平台(10)四周设置有一定高度的挡边(11)，所述挡边(11)与洗澡水收集平台(10)配合形成储水槽，在所述洗澡水收集平台(10)上设置有洗澡水收集弹簧阀(12)以及净水收集弹簧阀(13)，所述储水槽通过洗澡水收集弹簧阀(12)和净水收集弹簧阀(13)分别与废水收集水箱(1a)和净水收集水箱(1b)连通，设置有洗澡水收集平台(10)的集水箱(1)置于淋浴室喷头下方。
5. 根据权利要求1至4中任意一项所述的家庭生活废水的无害化处理再利用装置，其特征在于：所述能够形成家庭生活废水的用水源包括洗菜盆(17)、洗衣盆(18)以及洗手盆(19)，所述洗菜盆(17)通过洗菜水管路(20)与置于净水收集水箱(1b)内独立的浇花水箱(21)连通，在所述浇花水箱(21)下部设置有浇花取水口(22)，在所述浇花水箱(21)上部设置有与净水收集水箱(1b)连通的溢流口，所述洗衣盆(18)和洗手盆(19)通过洗衣/洗手水共用管路(23)与废水收集水箱(1a)连通。
6. 根据权利要求1至4中任意一项所述的家庭生活废水的无害化处理再利用装置，其特征在于：所述净水收集水箱(1b)通过潜水泵出水管(6)与便池水箱(24)连通，在所述便池水箱(24)内设置有水位控制器(25)以及连杆(26)，所述连杆(26)下部与水位控制器(25)连接，其上部穿过便池水箱(24)与微动开关(27)连接，所述微动开关(27)与潜水泵(3)的电源连接。
7. 根据权利要求6所述的家庭生活废水的无害化处理再利用装置，其特征在于：在所述潜水泵出水管(6)上设置有三通管(28)，所述三通管(28)的一个进口端与自来水管道连通，在所述潜水泵出水管(6)上、三通管(28)与潜水泵(3)之间设置有净水注水阀(29)，在所述自来水管道上设置有自来水阀门(30)。
说明书
一种家庭生活废水的无害化处理再利用装置
技术领域
本实用新型属于废水再利用领域，特别涉及一种家庭生活废水的无害化处理再利用装置。
背景技术
目前的家庭生活废水再利用节水装置普遍存在着废水的收集功能差、处理过程中需外加絮凝和杀菌剂等化工试剂而导致新的污染、废水沉淀物不能无害化处理等问题，从而直接影响了家庭生活废水再利用的推广发展。
实用新型内容
本实用新型的发明目的在于：针对上述存在的问题，提供一种便于废水的收集且不需要外加絮凝剂和杀菌剂就具有絮凝、净化、杀菌等功能的家庭生活废水的无害化处理再利用装置。
本实用新型的技术方案是这样实现的：一种家庭生活废水的无害化处理再利用装置，其特征在于：包括集水箱、电解杀菌净化装置以及潜水泵，在所述集水箱中设置有集水箱隔板，所述集水箱隔板将集水箱内部分隔为相互独立的废水收集水箱和净水收集水箱，所述废水收集水箱通过管道与能够形成家庭生活废水的用水源连通，所述电解杀菌净化装置置于废水收集水箱内，所述电解杀菌净化装置的进水口端与废水收集水箱连通，所述电解杀菌净化装置的出水口端通过电解杀菌净化装置出水管与净水收集水箱连通，所述潜水泵置于净水收集水箱内，通过潜水泵出水管将净水收集水箱内经处理后的水排出使用。
本实用新型所述的家庭生活废水的无害化处理再利用装置，其所述电解杀菌净化装置通过电解杀菌净化装置进水管与废水收集水箱连通，在所述电解杀菌净化装置进水管上、沿水流方向依次设置有水过滤器以及进水泵。
本实用新型所述的家庭生活废水的无害化处理再利用装置，其在所述水箱的带斜坡箱底的低端设置有废水收集水箱排污阀和净水收集水箱排污阀，在所述水箱下方设置有沉淀物微生物处理槽，所述沉淀物微生物处理槽通过废水收集水箱排污阀和净水收集水箱排污阀分别与废水收集水箱和净水收集水箱连通。
本实用新型所述的家庭生活废水的无害化处理再利用装置，其所述集水箱上端面为洗澡水收集平台，在洗澡水收集平台四周设置有一定高度的挡边，所述挡边与洗澡水收集平台配合形成储水槽，在所述洗澡水收集平台上设置有洗澡水收集弹簧阀以及净水收集弹簧阀，所述储水槽通过洗澡水收集弹簧阀和净水收集弹簧阀分别与废水收集水箱和净水收集水箱连通，设置有洗澡水收集平台的集水箱置于淋浴室喷头下方。
本实用新型所述的家庭生活废水的无害化处理再利用装置，其所述能够形成家庭生活废水的用水源包括洗菜盆、洗衣盆以及洗手盆，所述洗菜盆通过洗菜水管路与置于净水收集水箱内独立的浇花水箱连通，在所述浇花水箱下部设置有浇花取水口，在所述浇花水箱上部设置有与净水收集水箱连通的溢流口，所述洗衣盆和洗手盆通过洗衣/洗手水共用管路与废水收集水箱连通。
本实用新型所述的家庭生活废水的无害化处理再利用装置，其所述净水收集水箱通过潜水泵出水管与便池水箱连通，在所述便池水箱内设置有水位控制器以及连杆，所述连杆下部与水位控制器连接，其上部穿过便池水箱与微动开关连接，所述微动开关与潜水泵的电源连接。
本实用新型所述的家庭生活废水的无害化处理再利用装置，其在所述潜水泵出水管上设置有三通管，所述三通管的一个进口端与自来水管道连通，在所述潜水泵出水管上、三通管与潜水泵之间设置有净水注水阀，在所述自来水管道上设置有自来水阀门。
本实用新型通过对家庭生活废水进行收集、过滤、电解净化杀菌处理后，再将处理后的中水用于冲便池和浇花等用水，有效地节约了日益匮乏的宝贵水资源，而且集水箱中产生的沉淀物排至到沉淀物微生物处理槽中并加入辅料及微生物进行无害化减量处理，无害化减量处理后的残留物可用作花肥使用，以进一步减少或消除新的污染，以实现整个处理过程的环保无害化。
