申请日2015.06.03
公开(公告)日2015.08.26
IPC分类号C02F1/00
摘要
本发明公开了一种全自动洗车污水处理设备，包括设置在污水池内的负压罐、虹吸井及污泥提升机，所述负压罐内装有净化元件，负压罐下部侧面设置污水进口，底部设置排污口，与排污口连接有污泥提升管道，所述污泥提升机设置在污泥提升管道顶部，所述负压罐上部设置净水出口，净水出口经输水管道连接虹吸井进口，虹吸井顶部出口处安装有水泵，在虹吸井顶部还设置有补水口，补水口处安装有原水反冲阀。本发明循环水可重复利用，水利用率高，主要依靠自身动力净化，提升机动力、虹吸井负压以及污水自身重力等能源相互利用、相互做功，几乎再无需外界做功，耗能少，水处理成本很低，实现了最大化节能。

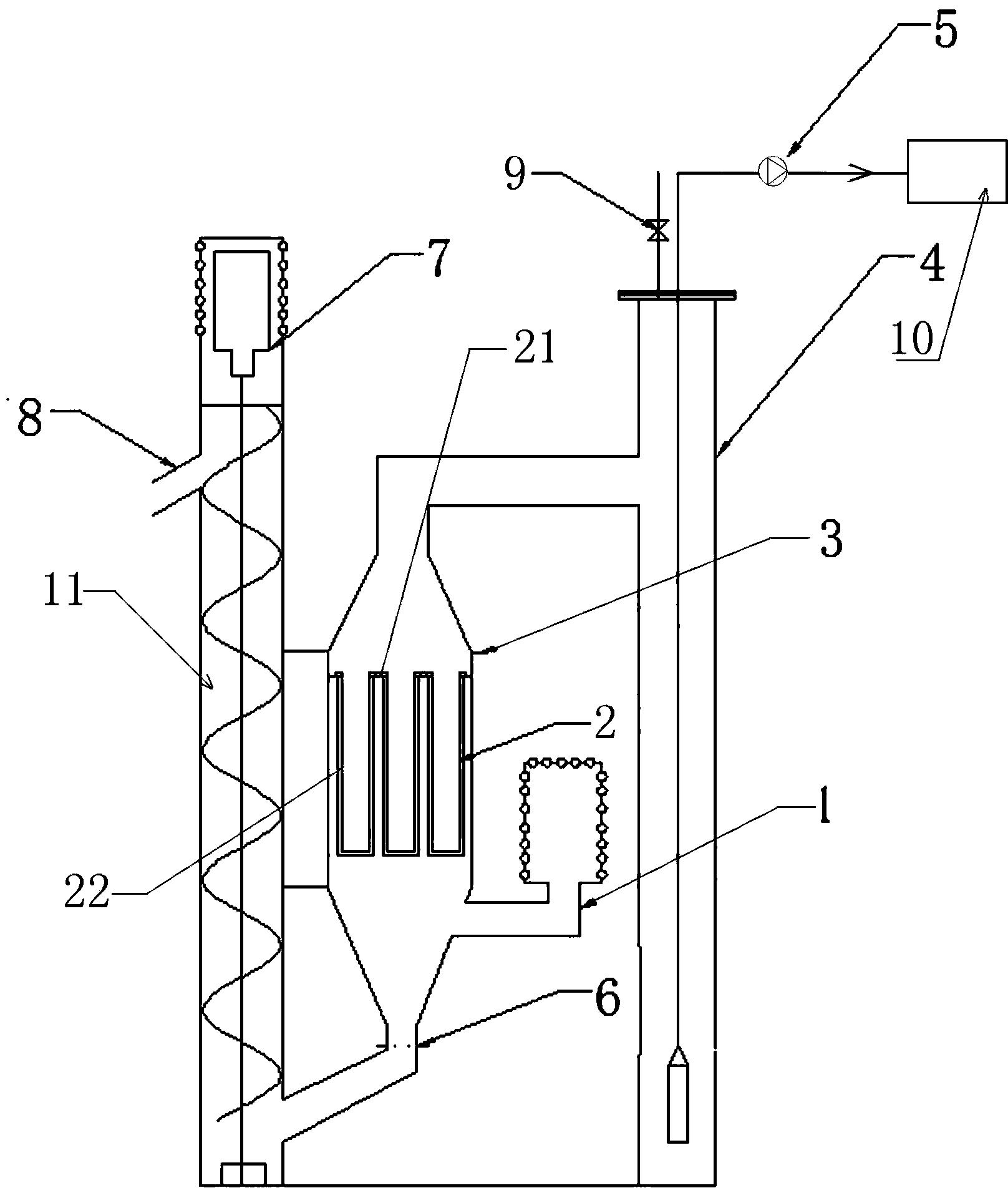

摘要附图
权利要求书
1.一种全自动洗车污水处理设备，其特征是：包括设置在污水池内的负压罐、虹吸井及污泥提升机，所述负压罐内装有净化元件，负压罐下部侧面设置污水进口，底部设置排污口，与排污口连接有污泥提升管道，所述污泥提升机设置在污泥提升管道顶部，在污泥提升管道顶部侧面设置污泥排出口，所述负压罐上部设置净水出口，净水出口经输水管道连接虹吸井进口，虹吸井顶部出口处安装有水泵，水泵出口连接回收池，在虹吸井顶部还设置有补水口，补水口处安装有原水反冲阀。
2.根据权利要求1所述的全自动洗车污水处理设备，其特征是：所述负压罐两端呈锥形、中部为柱状体，位于负压罐底部的排污口及位于负压罐上部的净水出口孔径均小于罐体。
3.根据权利要求1或2所述的全自动洗车污水处理设备，其特征是：所述净化元件包括横向设置在罐体内且断续、等距布置的滤网以及连接各滤网横向两端的U型臂，使净化元件整体呈“S”型布置，各U型臂底臂呈一条直线，U型臂侧壁与底臂垂直。
说明书
全自动洗车污水处理设备
技术领域
本发明涉及洗车领域，具体涉及一种全自动洗车污水处理设备。
背景技术
众所周知，水资源日趋紧张，随着人们生活水平的不断提高，汽车行业呈井喷式发展趋势，汽车拥有量大量增加，洗车用水量也在急剧增加，对于城市而言，洗车用水已占据城市水资源的很大比例。对于洗车方式而言，主要有水洗、药品干洗、气雾冲洗以及药物洗涤与水冲相结合的方式，其中以药物洗涤与水冲相结合的方式最为普遍，洗完后多是将废水随意排放或是通过下水道直接排走，造成极大的资源浪费及环境污染。现有技术中也存在将汽车污水进行处理的技术，但是多存在结构复杂、制作成本高、使用时耗电量高、能源利用率低、净化效果不理想、不能实现水重复利用、设备维修量大等诸多问题。
发明内容
本发明的目的是针对现有技术中洗车用水资源浪费、污水处理成本高等技术问题，提供一种全自动洗车污水处理设备，该设备依赖自身动力净化污水、各能源相互利用，耗电量少、结构简单，污水净化效果好、利用率高，完全实现洗车用水的循环利用。
技术方案：一种全自动洗车污水处理设备，包括设置在污水池内的负压罐、虹吸井及污泥提升机，所述负压罐内装有净化元件，负压罐下部侧面设置污水进口，底部设置排污口，与排污口连接有污泥提升管道，所述污泥提升机设置在污泥提升管道顶部，在污泥提升管道顶部侧面设置污泥排出口，所述负压罐上部设置净水出口，净水出口经输水管道连接虹吸井进口，虹吸井顶部出口处安装有水泵，水泵出口连接回收池，在虹吸井顶部还设置有补水口，补水口处安装有原水反冲阀。
基于上述技术方案，所述负压罐两端呈锥形、中部为柱状体，位于负压罐底部的排污口及位于负压罐上部的净水出口孔径均小于罐体。
基于上述技术方案，所述净化元件包括横向设置在罐体内且断续、等距布置的滤网以及连接各滤网横向两端的U型臂，使净化元件整体呈“S”型布置，各U型臂底臂呈一条直线，U型臂侧壁与底臂垂直。
本发明的有益效果：本发明的循环水可重复利用，水利用率高，主要依靠自身动力净化，提升机动力、虹吸井负压以及污水自身重力等能源相互利用、相互做功，几乎再无需外界做功，耗能少，水处理成本很低，可利用提升机动力，打开原水反冲阀、利用补水及虹吸井虹吸强制反冲，净化元件无需再拆下检修，免去了维修成本。系统工作时，各能源相互利用，节能环保，污水处理时没有用电负担，实现了最大化节能。
