申请日2015.04.30
公开(公告)日2015.07.29
IPC分类号G05B19/04
摘要
本发明污水泵智能控制箱，解决的技术问题为：提供一种能够对城市污水进行统一、实时、全方位的监测，并能实现系统集成的智能控制箱;采用的技术方案为：污水泵智能控制箱，包括：箱体，箱体上设有显示屏和控制按键，所述箱体内设有电路板，所述电路板上设有CPU控制器、报警装置、液位信号输入装置、电能计量芯片、功率电感、环形电感、24V开关电源、熔断器、电压互感器、电流互感器、第一继电器、排针、程序输入端口、污水泵控制信号输出端口和进线端口，箱体上还设有污水泵控制信号输出端子和进线端子;本发明适用于污水处理领域。
权利要求书
1.污水泵智能控制箱，包括：箱体(1)，箱体(1)上设有显示屏(2)和控制按键(3)，其特征在于：所述箱体(1)内设有电路板(4)，所述电路板(4)上设有CPU控制器(5)、报警装置(6)、液位信号输入装置、电能计量芯片(7)、功率电感(8)、环形电感(9)、24V开关电源(10)、熔断器(11)、电压互感器(12)、电流互感器(13)、第一继电器(14)、排针(15)、程序输入端口(16)、污水泵控制信号输出端口(17)和进线端口(18)，所述箱体(1)上还设有污水泵控制信号输出端子(19)和进线端子(20);
所述CPU控制器(5)分别与报警装置(6)、液位信号输入装置、电能计量芯片(7)、功率电感(8)、排针(15)和程序输入端口(16)相连，所述电能计量芯片(7)还分别与功率电感(8)、电压互感器(12)和电流互感器(13)相连，所述电压互感器(12)和电流互感器(13)均与第一继电器(14)相连，所述第一继电器(14)通过污水泵控制信号输出端口(17)与污水泵控制信号输出端子(19)相连，所述功率电感(8)依次连接环形电感(9)、24V开关电源(10)、熔断器(11)和进线端口(18)后与进线端子(20)相连，所述排针(15)还与显示屏(2)相连。
2.根据权利要求1所述的污水泵智能控制箱，其特征在于：所述电路板(4)上还设有第二继电器(21)、9V电池接口(22)和外部报警信号输出端口(23)，所述箱体(1)上还设有外部报警信号输出端子(24)，所述第二继电器(21)分别与CPU控制器(5)和9V电池接口(22)相连，所述第二继电器(21)还通过外部报警信号输出端口(23)与外部报警信号输出端子(24)相连。
3.根据权利要求2所述的污水泵智能控制箱，其特征在于：所述电路板(4)上还设有外部报警信号反馈输入端口(25)，所述外部报警信号反馈输入端口(25)与第二继电器(21)相连。
4.根据权利要求1所述的污水泵智能控制箱，其特征在于：所述液位信号输入装置包括压力传感器(26)和浮球传感器信号输入端口(27)，所述电路板(4)上还设有5V供电电池(28)，所述箱体(1)上还设有浮球传感器信号输入端子(29)，所述压力传感器(26)和浮球传感器信号输入端口(27)均与CPU控制器(5)相连，所述压力传感器(26)与5V供电电池(28)相连，所述浮球传感器信号输入端口(27)与浮球传感器信号输入端子(29)相连。

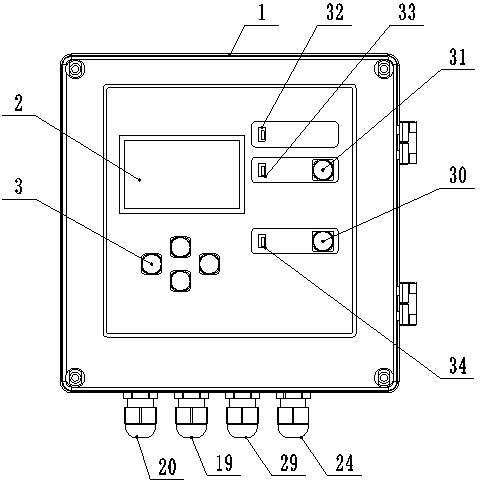

5.根据权利要求1所述的污水泵智能控制箱，其特征在于：所述箱体(1)上还设有指示灯、手动按键(30)和报警消除按键(31)，所述指示灯、手动按键(30)和报警消除按键(31)均与CPU控制器(5)相连。
6.根据权利要求5所述的污水泵智能控制箱，其特征在于：所述指示灯包括电源指示灯(32)、报警指示灯(33)和手动指示灯(34)。
7.根据权利要求1所述的污水泵智能控制箱，其特征在于：所述电路板(4)上还开有安装固定孔(35)，所述电路板(4)通过安装固定孔(35)设置于箱体(1)内。
说明书
污水泵智能控制箱
技术领域
本发明污水泵智能控制箱，属于水泵智能控制技术领域。
背景技术
我国城市生活污水及工业污水对环境的污染特别严重，现在对不同自然条件处理城镇生活污水及工业污水工艺技术也很多，这些技术有一个共同点，就是利用微生物消化有机物的作用削减生活污水中的有机物污染;目前，成熟的污水处理工艺技术包括：传统活性污泥法、以好氧、厌氧过程不同组合形成的城市污水厌氧处理工艺、水解好氧生物处理工艺、序批式活性污泥法(SBR)处理工艺、氧化沟处理工艺、曝气生物滤池和生物膜法工艺和AB工艺等新技术，而在现有的污水处理系统中，对上述污水处理工艺过程的监控还不全面，所有的监测几乎全是分开进行，没有系统的集成，维护不便，监测不到位，不能更好地对污水处理过程进行实时全方位的监控。
发明内容
本发明克服现有技术存在的不足，所要解决的技术问题为：提供一种能够对城市污水进行统一、实时、全方位的监测，并能实现系统集成的智能控制箱。
为了解决上述技术问题，本发明采用的技术方案为：污水泵智能控制箱，包括：箱体，箱体上设有显示屏和控制按键，所述箱体内设有电路板，所述电路板上设有CPU控制器、报警装置、液位信号输入装置、电能计量芯片、功率电感、环形电感、24V开关电源、熔断器、电压互感器、电流互感器、第一继电器、排针、程序输入端口、污水泵控制信号输出端口和进线端口，所述箱体上还设有污水泵控制信号输出端子和进线端子;所述CPU控制器分别与报警装置、液位信号输入装置、电能计量芯片、功率电感、排针和程序输入端口相连，所述电能计量芯片还分别与功率电感、电压互感器和电流互感器相连，所述电压互感器和电流互感器均与第一继电器相连，所述第一继电器通过污水泵控制信号输出端口与污水泵控制信号输出端子相连，所述功率电感依次连接环形电感、24V开关电源、熔断器和进线端口后与进线端子相连，所述排针还与显示屏相连。
所述电路板上还设有第二继电器、9V电池接口和外部报警信号输出端口，所述箱体上还设有外部报警信号输出端子，所述第二继电器分别与CPU控制器和9V电池接口相连，所述第二继电器通过外部报警信号输出端口与外部报警信号输出端子相连;所述电路板上还设有外部报警信号反馈输入端口，所述外部报警信号反馈输入端口与第二继电器相连;所述液位信号输入装置包括压力传感器和浮球传感器信号输入端口，所述电路板上还设有5V供电电池，所述箱体上还设有浮球传感器信号输入端子，所述压力传感器和浮球传感器信号输入端口均与CPU控制器相连，所述压力传感器与5V供电电池相连，所述浮球传感器信号输入端口与浮球传感器信号输入端子相连;所述箱体上还设有指示灯、手动按键和报警消除按键，所述指示灯、手动按键和报警消除按键均与CPU控制器相连，所述指示灯包括电源指示灯、报警指示灯和手动指示灯，所述电路板上还开有安装固定孔，所述电路板通过安装固定孔设置于箱体内。
本发明与现有技术相比具有以下有益效果：
本发明中的污水泵智能控制箱，包括：箱体，箱体上设有显示屏和控制按键，箱体内设有电路板，电路板上设有CPU控制器、报警装置、液位信号输入装置、电能计量芯片、功率电感、环形电感、24V开关电源、熔断器、电压互感器、电流互感器、第一继电器、排针、程序输入端口、污水泵控制信号输出端口和进线端口，箱体上还设有污水泵控制信号输出端子和进线端子，本装置中CPU控制器分别与报警装置、液位信号输入装置、电能计量芯片、功率电感、排针和程序输入端口相连，所述电能计量芯片还分别与功率电感、电压互感器和电流互感器相连，所述电压互感器和电流互感器均与第一继电器相连，所述第一继电器通过污水泵控制信号输出端口与污水泵控制信号输出端子相连，所述功率电感依次连接环形电感、24V开关电源、熔断器和进线端口后与进线端子相连，所述排针还与显示屏相连;本智能控制箱将所有污水监控所需部件全部集成在一起，不仅能够对污水处理过程进行统一、实时、全方位的监测，而且维护方便、监测到位;液位信号输入装置实时监测污水的水位，污水的水位不断上升达到传感器的预警值时，CPU控制器控制报警装置进行报警以提示工作人员，同时，CPU控制器还通过污水泵控制信号输出端口控制排水装置动作，将污水进行排放，从而改善社会的生活环境。
