申请日2015.06.30
公开(公告)日2015.11.04
IPC分类号C02F103/18; C02F1/52
摘要

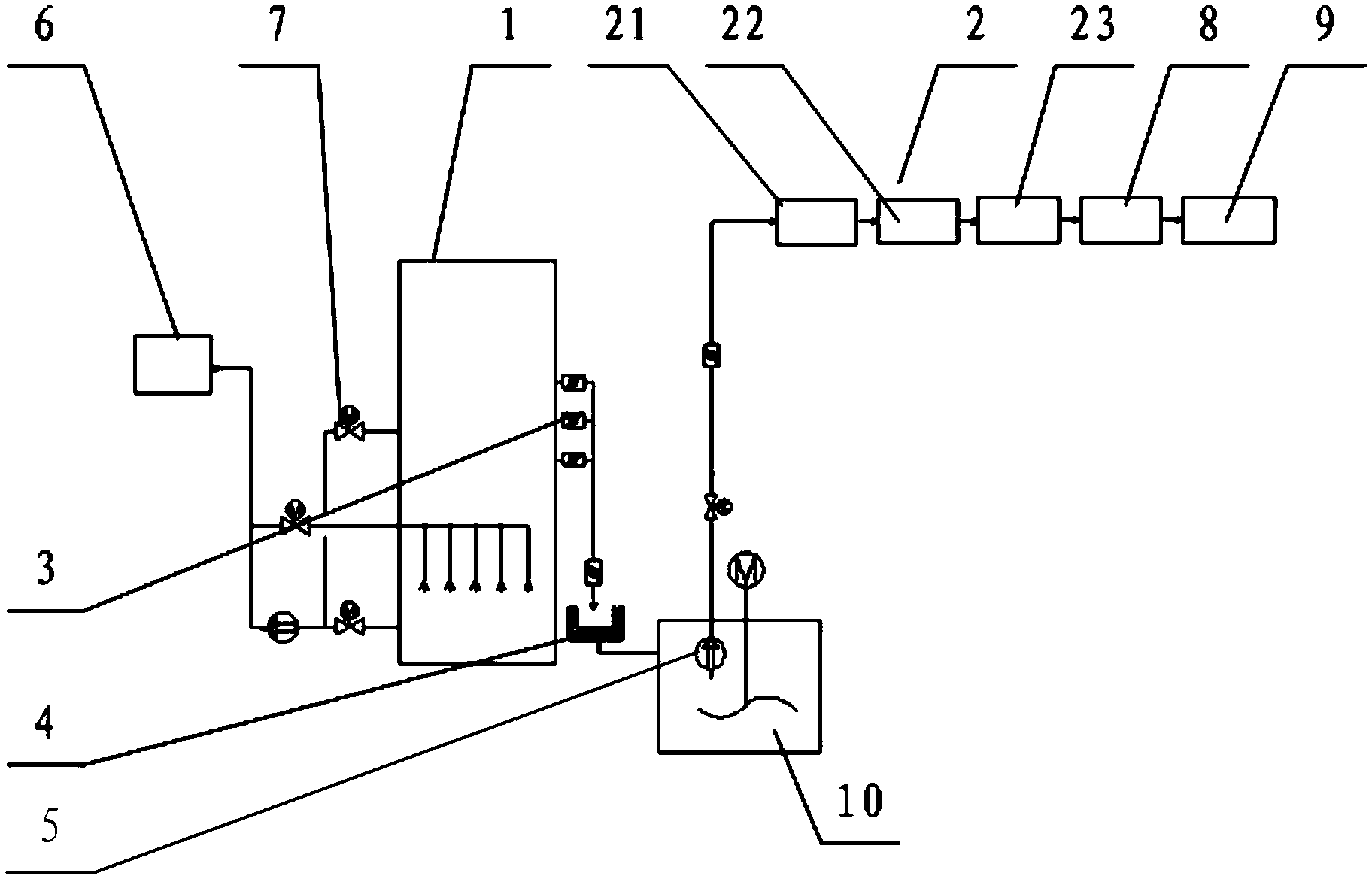

本实用新型公开了一种脱硫废水处理系统,包括脱硫废水预沉淀装置(1)及三联箱(2),所述脱硫废水预沉淀装置(1)内设置有与脱硫系统(6)连接的脉冲悬浮系统,所述脱硫废水预沉淀装置(1)上设置有若干与所述三联箱(2)连通的上清液排放口。本实用新型公开的脱硫废水处理系统,将取自脱硫系统(6)的浆液排到脱硫废水预沉淀装置(1)中,通过浆液在脱硫废水预沉淀装置(1)中的自然沉淀,然后将上层的清液通过上清液排放口排放到三联箱(2)中,脱硫废水预沉淀装置(1)底部含固量较高的沉积浆液,通过脉冲悬浮系统打回到吸收塔,从而有效地解决了脱硫废水含固量高的问题。
权利要求书
1.一种脱硫废水处理系统,其特征在于,包括脱硫废水预沉淀 装置(1)及三联箱(2),所述脱硫废水预沉淀装置(1)内设置有与 脱硫系统(6)连接的脉冲悬浮系统,所述脱硫废水预沉淀装置(1) 上设置有若干与所述三联箱(2)连通的上清液排放口。
2.如权利要求1所述的脱硫废水处理系统,其特征在于,所述 上清液排放口的个数为1-5个。
3.如权利要求2所述的脱硫废水处理系统,其特征在于,所述 脱硫废水预沉淀装置(1)上的最低位置的所述上清液排放口的标高为 4-5m。
4.如权利要求1所述的脱硫废水处理系统,其特征在于,所述 上清液排放口处设置有排放门(3)。
5.如权利要求1所述的脱硫废水处理系统,其特征在于,所述 脱硫废水预沉淀装置(1)与所述三联箱(2)之间设置有用于储存清 液的储存装置(10),所述储存装置(10)中设置有用于将清液打至所 述三联箱(2)的泵。
6.如权利要求1-5任一项所述的脱硫废水处理系统,其特征在于, 还包括与所述三联箱(2)连接的出水箱(8)。
说明书
一种脱硫废水处理系统
技术领域
本实用新型涉及废水处理技术领域,特别是涉及一种脱硫废水处 理系统。
背景技术
脱硫废水主要是锅炉烟气湿法脱硫(石灰石/石膏法)过程中脱硫 系统的排放水。
为了维持脱硫装置浆液循环系统物质的平衡,防止吸收塔内石膏 浆液中氯离子浓度等超过规定值并保证石膏质量,必须从系统中排放 一定量的废水,废水主要来自石膏脱水和清洗系统。废水中含有的杂 质主要包括悬浮物、亚硫酸盐、硫酸盐以及重金属,其中很多是国家 环保标准中要求严格控制的第一类污染物。
现有技术中的脱硫废水处理系统,废水一般取自脱硫废水旋流站 溢流,即通过旋流器离心分离的方法对脱硫废水进行预处理。常规的 脱硫废水处理系统存在着处理能力弱及设备可靠性差等问题,这些问 题主要集中在处理废水中污泥的设备上,如板框式压滤机、一体化澄 清器及污泥输送泵等,其对污泥的处理存在各种不足,而且脱硫泥饼 属于工业垃圾,在其装载、运输及填埋等处理过程中易造成二次污染。
因此,如何有效地解决脱硫废水含固量高的问题是本领域技术人 员需要解决的技术问题。
实用新型内容
本实用新型的目的是提供一种脱硫废水处理系统,该脱硫废水处 理系统可以有效地解决脱硫废水含固量高的问题。
为解决上述技术问题,本实用新型提供一种脱硫废水处理系统, 包括脱硫废水预沉淀装置及三联箱,所述脱硫废水预沉淀装置内设置 有与脱硫系统连接的脉冲悬浮系统,所述脱硫废水预沉淀装置上设置 有若干与所述三联箱连通的上清液排放口。
优选地,所述上清液排放口的个数为1-5个。
优选地,所述脱硫废水预沉淀装置上的最低位置的所述上清液排 放口的标高为4-5m。
优选地,所述上清液排放口处设置有排放门。
优选地,所述脱硫废水预沉淀装置与所述三联箱之间设置有用于 储存清液的储存装置,所述储存装置中设置有用于将清液打至所述三 联箱的泵。
优选地,还包括与所述三联箱连接的出水箱。
本实用新型提供的脱硫废水处理系统,将取自脱硫系统的浆液排 到脱硫废水预沉淀装置中,通过浆液在脱硫废水预沉淀装置中的自然 沉淀,然后将上层的清液通过上清液排放口排放到三联箱中,脱硫废 水预沉淀装置底部含固量较高的沉积浆液,通过脉冲悬浮系统打回到 吸收塔,在排出的清液中含固量甚微,从而有效地解决了脱硫废水含 固量高的问题。
