申请日2015.08.18
公开(公告)日2015.12.02
IPC分类号C02F103/10; C02F9/04
摘要

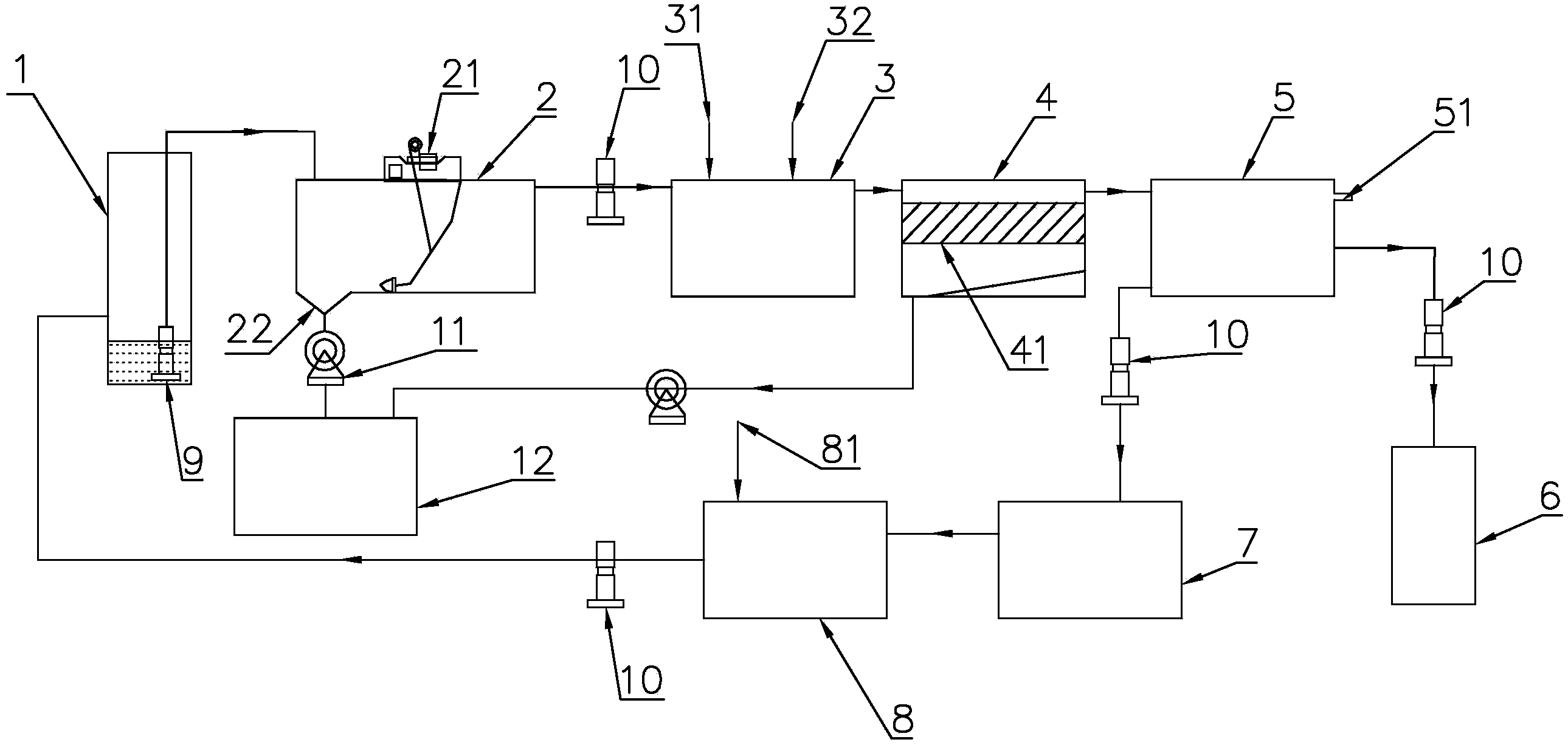

本实用新型公开了一种新型煤矿井水处理系统，包括矿井、预沉调节池、反应池、斜管沉淀池、中间水池，所述预沉调节池、反应池、斜管沉淀池、中间水池通过水泵和管道依次连接;所述矿井底部设有提升泵，所述提升泵通过管道与预沉调节池相连，所述预沉调节池中设有行车式刮泥机，底部一侧设有泥斗，所述泥斗通过管道和排泥泵与污泥池相连通;所述斜管沉淀池内设有斜管，所述中间水池通过水泵分别与制浆站和无阀滤池相连，所述中间水池一侧设有排水口;所述无阀滤池通过管道与消毒池相连，所述消毒池通过管道和水泵与矿井连通;本实用新型模块化设计，占地面积小，方便实用，实现煤矿井下污水有效的净化，对处理后的水进行回收利用。
权利要求书
1.一种新型煤矿井水处理系统，包括矿井、预沉调节池、反应池、斜管沉淀池、中间水池，其特征在于所述预沉调节池、反应池、斜管沉淀池、中间水池通过水泵和管道依次连接;所述矿井底部设有提升泵，所述提升泵通过管道与预沉调节池相连，所述预沉调节池中设有行车式刮泥机，底部一侧设有泥斗，所述泥斗通过管道和排泥泵与污泥池相连通;所述斜管沉淀池内设有斜管，所述中间水池通过水泵分别与制浆站和无阀滤池相连，所述中间水池一侧设有排水口;所述无阀滤池通过管道与消毒池相连，所述消毒池通过管道和水泵与矿井连通。
2.根据权利要求1所述的一种新型煤矿井水处理系统，其特征在于所述斜管沉淀池底部为斜面，底部一侧通过管道和排泥泵与污泥池相连通。
说明书
一种新型煤矿井水处理系统
技术领域
本实用新型涉及水处理技术领域，特别涉及一种新型煤矿井水处理系统。
背景技术
开采煤使原来水质良好的地下水受到污染，大量煤粉;岩石粉尘、悬浮物、人为污染和微生物进入水中，有的矿井水中悬浮物、化学需氧量、硫化物和总硬度等较高;矿井排放大量超标污水不经处理直接排放，造成水质污染、地下水系统破坏，使很多煤矿生产、生活用水无源。
矿井污水是一种宝贵的资源，目前国内采用的处理方法仍然是传统工艺，该工艺虽然处理回用水效果较好，但工艺落后，设备、设施复杂，工程投资大，占地面积多，运行费用高，操作管理不方便。
发明内容
本实用新型的目的是克服现有技术中不足，提供一种新型煤矿井水处理系统，模块化设计，占地面积小，方便实用，实现煤矿井下污水有效的净化，对处理后的水进行回收利用。
为了实现上述目的，本实用新型采用的技术方案是：
一种新型煤矿井水处理系统，包括矿井、预沉调节池、反应池、斜管沉淀池、中间水池，所述预沉调节池、反应池、斜管沉淀池、中间水池通过水泵和管道依次连接;所述矿井底部设有提升泵，所述提升泵通过管道与预沉调节池相连，所述预沉调节池中设有行车式刮泥机，底部一侧设有泥斗，所述泥斗通过管道和排泥泵与污泥池相连通;所述斜管沉淀池内设有斜管，对反应池内投加混凝剂和助凝剂，使废水中的悬浮物与药剂形成矾花，后进入斜管沉淀池中;所述中间水池通过水泵分别与制浆站和无阀滤池相连，所述中间水池一侧设有排水口;所述无阀滤池通过管道与消毒池相连，对消毒池内投加消毒剂，消毒剂为二氧化氯，使处理后的水中维持一定的余氯量，防止供水系统中细菌的滋生;所述消毒池通过管道和水泵与矿井连通，消毒后的水通过管道和水泵输送至用水点或矿井内作为消防用水。
优选的，所述斜管沉淀池底部为斜面，底部一侧通过管道和排泥泵与污泥池相连通，增大浅层沉淀的面积，有利于污水中煤泥的沉淀，底部一侧设有排泥泵，有利于煤泥的收集。
本实用新型与现有技术相比较有益效果表现在：1)模块化设计，具有效率高、出水水质好、流程简单、操作管理方便，投资成本低等特点;
2)能够对污水中悬浮物、颗粒物进行有效处理，实现煤水分离，能够对处理后的水进行回收利用;
3)消毒池通过管道和水泵与矿井连通，消毒后的水通过管道和水泵输送至用水点或矿井内作为消防用水，节约水资源，实现净化完成的水循环利用。
