申请日2015.08.18
公开(公告)日2015.12.02
IPC分类号C02F1/00
摘要
本发明公开了一种污水处理的自动计量加药装置，包括配药箱、储药箱、药液流量计、数据处理器和水质测定仪，配药箱与储药箱通过放药管连接，配药箱顶端设有投料口、进水口和排气口，配药箱中间设有搅拌轴，搅拌轴上端连接电机，下方设有叶轮，底端设有可拆卸的锥形搅拌头，锥形搅拌头上设有围绕锥形搅拌头的螺旋片，储药箱底部一端设有出药管，一端设有排出管，储药箱通过出药管连接待处理的输水管，出药管上设有药液流量计，药液流量计与数据处理器相连，数据处理器与水质测定仪，水质测定仪设置在待处理的输水管道上。本发明的污水处理的自动计量加药装置，保证了药剂无间断地投加，减轻工作人员的劳动强度，实现了自动连续的水质测定，自动控制加药，提高水处理效率。
权利要求书
1.一种污水处理的自动计量加药装置，其特征在于：包括配药箱、储药箱、 药液流量计、数据处理器和水质测定仪，所述配药箱与储药箱通过放药管连接， 所述配药箱顶端设有投料口、进水口和排气口，配药箱中间设有搅拌轴，搅拌轴 上端连接电机，下方设有叶轮，底端设有可拆卸的锥形搅拌头，锥形搅拌头上设 有围绕锥形搅拌头的螺旋片，所述储药箱底部一端设有出药管，一端设有排出管， 储药箱通过出药管连接待处理的输水管，出药管上设有药液流量计，药液流量计 与数据处理器相连，数据处理器与水质测定仪一端相连，水质测定仪另一端设置 在待处理的输水管道上。
2.根据权利要求1所述的污水处理的自动计量加药装置，其特征在于：所 述的储药箱底部为斜坡状，且斜坡最低处放在出药管一端。
3.根据权利要求1所述的污水处理的自动计量加药装置，其特征在于：所 述的放药管、出药管和排出管上均设有阀门。
4.根据权利要求1所述的污水处理的自动计量加药装置，其特征在于：所 述的出药管上还设有过滤器。
5.根据权利要求1所述的污水处理的自动计量加药装置，其特征在于：所 述的储药箱为封闭结构，顶部设有检查口，检查口上设有盖板。
说明书
一种污水处理的自动计量加药装置
技术领域
本发明涉及废水净化技术领域，尤其涉及一种污水处理的自动计量加药装 置。
背景技术
在废水处理过程中，需要投加药剂进行处理净化，目前的加药方法是间断式 加药，人工强度大，而且常常因为水质的随机变化，带来加药不准确的问题。另 外，在实际应用中所加药剂在配药时溶解不充分，常常会产生残渣、沉淀物，易 造成管道堵塞和流量计损坏，且在装置底部会沉积沉淀，不易处理。
发明内容
本发明的目的是提供了一种污水处理的自动计量加药装置，将配料与投料分 开操作，使得这两个步骤可以同时进行，保证了药剂无间断地投加，减轻工作人 员的劳动强度，同时提高加药的准确性和废水处理的稳定性，实现了自动连续的 水质测定，自动控制加药，提高水处理效率。
本发明采用的技术方案如下：

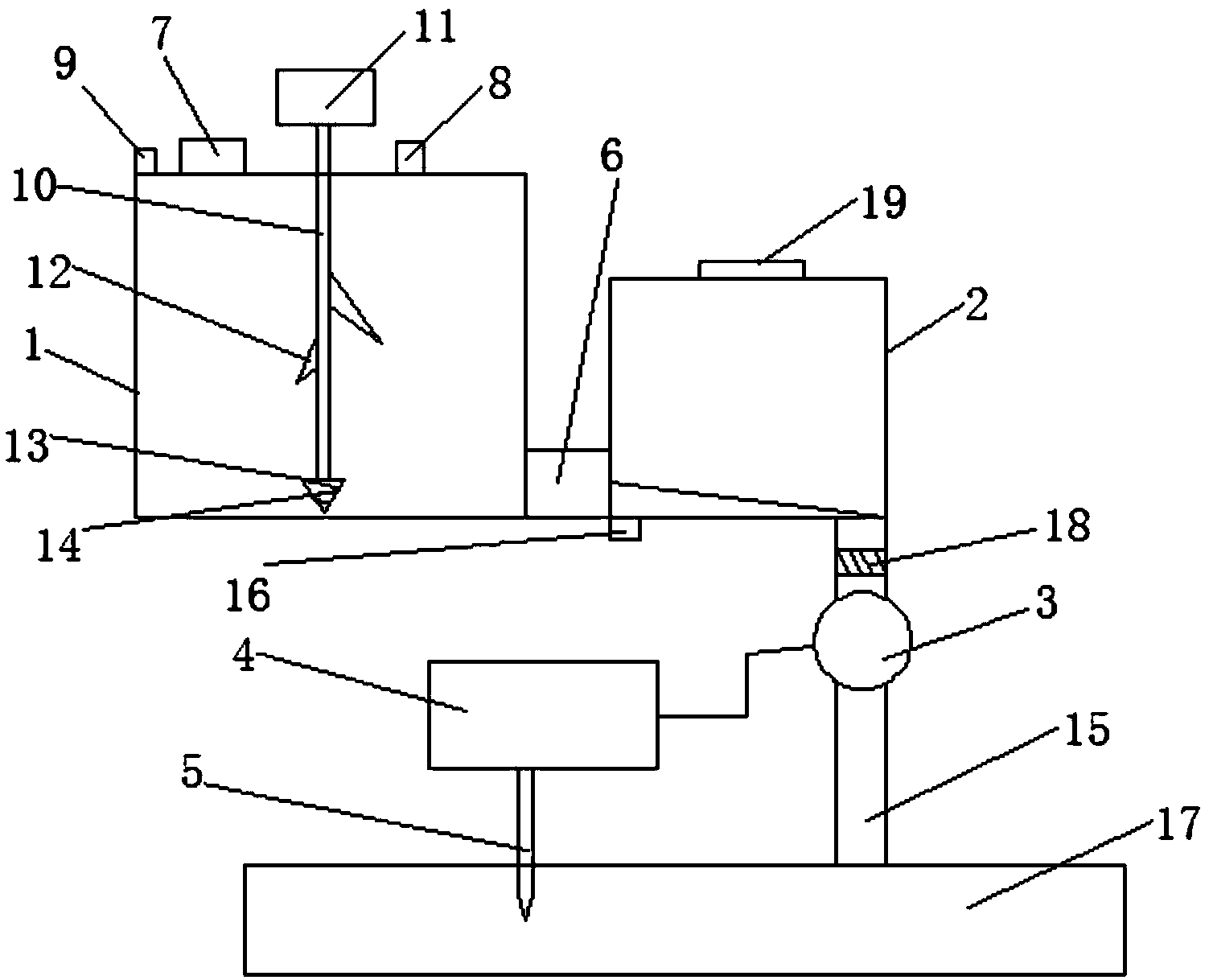

一种污水处理的自动计量加药装置，包括配药箱、储药箱、药液流量计、数 据处理器和水质测定仪，所述配药箱与储药箱通过放药管连接，所述配药箱顶端 设有投料口、进水口和排气口，配药箱中间设有搅拌轴，搅拌轴上端连接电机， 下方设有叶轮，底端设有可拆卸的锥形搅拌头，锥形搅拌头上设有围绕锥形搅拌 头的螺旋片，所述储药箱底部一端设有出药管，一端设有排出管，储药箱通过出 药管连接待处理的输水管，出药管上设有药液流量计，药液流量计与数据处理器 相连，数据处理器与水质测定仪一端相连，水质测定仪另一端设置在待处理的输 水管道上。
所述的储药箱底部为斜坡状，且斜坡最低处放在出药管一端。
所述的放药管、出药管和排出管上均设有阀门。
所述的出药管上还设有过滤器。进一步避免药液流量计的堵塞。
所述的储药箱为封闭结构，顶部设有检查口，检查口上设有盖板。方便观察 储药箱中的药液流量。
本发明使用时，通过配药箱将药剂溶解充分，配好的药液通过放药管进入储 药箱，通过水质测定仪测定待处理水的浓度值，并经过数据处理器将待处理水的 浓度值转换成加药量，并传输给药液流量计，药液流量计内部设有自动控制阀， 药液流量计接收来自数据处理器的加药量的信息后开启内部自动控制阀，从而将 储药箱中的药液定量的通过出药管送入待处理水的输水管内即可。
与已有技术相比，本发明的有益效果如下：
本发明的污水处理的自动计量加药装置，设有配药箱和储药箱，将配料与投 料分开操作，使得这两个步骤可以同时进行，保证了药剂无间断地投加;储药箱 通过出药管连接待处理的输水管，出药管上设有药液流量计，药液流量计与数据 处理器相连，数据处理器与水质测定仪一端相连，水质测定仪另一端设置在待处 理的输水管道上，实现了自动连续的水质测定，自动控制加药，提高水处理效率， 提高加药的准确性和废水处理的稳定性，而且减轻工作人员的劳动强度;所述配 药箱中间设有搅拌轴，搅拌轴上端连接电机，下方设有叶轮，底端设有可拆卸的 锥形搅拌头，锥形搅拌头上设有围绕锥形搅拌头的螺旋片，利用带螺旋片的锥形 搅拌头，将配制药剂搅拌均匀，减少沉淀物的产生。
