申请日2015.08.18
公开(公告)日2015.12.02
IPC分类号C02F103/28; C02F9/12
摘要
本实用新型公开了造纸厂废水的物理式预处理系统，其特征在于，该系统包括调节集水池、格栅、沉砂池、物理过滤池、冰栅、电磁吸附池、气浮池、储泥池、带式压滤机。本系统采用低能耗环保型冰栅设备，其应用到造纸废水处理工艺中尚属首次，对造纸废水中独有的难去除的有机物及小型固态悬浮物的去除效果明显。本物理吸附处理系统不添加任何化学试剂、不采用任何生物处理方法，不引人污泥、菌种，悬浮物的去除率达到96.1%,色度去除率90.1%，浊度去除率98.8%。
权利要求书

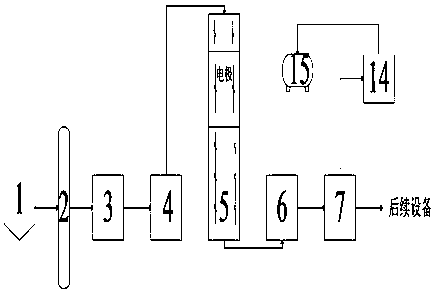

1.一种造纸厂废水的物理式预处理系统，其特征在于，该系统包括调节集水池、格栅、沉砂池、物理过滤池、冰栅设备、电磁吸附池、气浮池、储泥池、带式压滤机;造纸厂生产废水排口通过管道连接调节集水池的入水口，调节集水池的出水口通过管道连接格栅的入水口，格栅的出水口通过管道连接沉砂池的入水口，沉砂池的出水口通过管道连接物理过滤池的入水口，物理过滤池的出水口通过管道连接电磁吸附池的入水口，电磁吸附池的出水口通过管道连接冰栅设备的入水口，冰栅设备的出水口通过管道连接气浮池的入水口，气浮池的出水口通过管道连接后续处理设备的入水口，气浮池的排泥口通过管道连接储泥池的入泥口，储泥池的排泥口通过传送带连接带式压滤机的入泥口;其中，电磁吸附池分为低电压区域、中电压区域和高电压区域三个部分，废水从低电压区域流入电磁吸附池，流经中电压区域，从高电压区域流出电磁吸附池，电磁吸附池中接入220V电源，内置不锈钢电极，电极之间间隔20cm;冰栅设备外接制冷器，冰栅设备两侧壁上间隔固定若干根楔形冰栅条，楔形倾斜角为15度，倾斜坡面上设有孔眼，孔眼直径0.3cm，每个孔眼间隔1cm，每根冰栅条内可充入1t的水，并且冰栅设备内置温度计、流量计、压力计、电平指示器。
2.根据权利要求1所述的造纸厂废水的物理式预处理系统，其特征在于，冰栅设备两侧壁上间隔固定的楔形冰栅条数量为4-10根。
说明书
一种造纸厂废水的物理式预处理系统
技术领域
本实用新型涉及一种造纸厂废水的物理式预处理系统统，属于环境保护中的水处理领域。
背景技术
随着经济的不断发展，生活水平的不断提高，人们对环境的保护越来越重视，据有关资料显示，我国每年的污水排放量约为3.9t，并以1%的速率递增。我国是造纸大户，造纸废水排放量大。目前，我国有大中小型造纸厂总数10000余家，年排放废水量高达40多亿m3，占全国废水总排放量的六分之一，造纸废水中的BOD年排放量200多万吨，占全国废水总排放中BOD的25%。
造纸工业是能耗、物耗高，对环境污染严重的行业之一，其污染特性是废水排放量大，其中COD、悬浮物(SS)含量高，色度严重。目前国内大部分大型造纸企业建有废水处理设施，但是有的不经处理直接排放或是未达标排放，一些小型的造纸厂根本就没有废水处理设施，废水直接排入周边河流，给周边环境造成了严重影响。因而要实现造纸行业的可持续发展，必须全面解决造纸行业的污染问题。造纸废水的处理系统很多，归纳起来主要有物理处理法、化学处理法、生物处理法以及这三种系统的组合。造纸废水中悬浮物、浊度、色度是三种最主要的污染指标，并且三种污染指标数值很高，是造纸废水处理的主要目标，也是难点所在。
实用新型内容
针对现有技术中存在的不足，本实用新型提供了一种造纸厂废水的物理式预处理系统，该系统包括调节集水池、格栅、沉砂池、物理过滤池、冰栅设备、电磁吸附池、气浮池、储泥池、带式压滤机等;造纸厂生产废水排口通过管道连接调节集水池的入水口，调节集水池的出水口通过管道连接格栅的入水口，格栅的出水口通过管道连接沉砂池的入水口，沉砂池的出水口通过管道连接物理过滤池的入水口，物理过滤池的出水口通过管道连接电磁吸附池的入水口，电磁吸附池的出水口通过管道连接冰栅设备的入水口，冰栅设备的出水口通过管道连接气浮池的入水口，气浮池的出水口通过管道连接后续处理设备的入水口，气浮池的排泥口通过管道连接储泥池的入泥口，储泥池的排泥口通过传送带连接带式压滤机的入泥口;其中，物理过滤池中滤料采用柳树叶、废茶叶、核桃皮和柚子皮，四者质量例为3:2:3:5，滤料由多个纱布包封装，滤料总体积占物理过滤池的1/3-1/2;电磁吸附池分为低电压区域、中电压区域和高电压区域三个部分，废水从低电压区域流入电磁吸附池，流经中电压区域，从高电压区域流出电磁吸附池，电磁吸附池中接入220v电源，内置不锈钢电极，电极之间间隔20cm;冰栅设备外接制冷器，冰栅设备两侧壁上间隔固定若干根楔形冰栅条，楔形倾斜角为15度，倾斜坡面上设有孔眼，孔眼直径0.3cm，每个孔眼间隔1cm，每根冰栅条内可充入1t的水，并且冰栅设备内置温度计、流量计、压力计、电平指示器，冰栅设备内的温度为零下2-10℃。
电磁吸附池中低电压区域电极电压设为5v，中电压区域电极电压设为20v，高电压区域电极电压设为50v，电磁吸附池池壁为水泥结构，并刷有绝缘涂料。
冰栅设备内壁设有隔热保温涂层。
冰栅设备两侧壁上间隔固定的楔形冰栅条数量为4-10根。
本实用新型的优点在于：
(1)本物理吸附处理系统不添加任何化学试剂、不采用任何生物处理方法，不引人污泥、菌种，避免了水体的二次污染，降低了后续处理的难度和整体处理成本，操作简单。
(2)本物理吸附处理系统采用低能耗环保型冰栅设备，其应用到造纸废水处理工艺中尚属首次，起到了创新作用，对造纸废水中独有的难去除的有机物及小型固态悬浮物的去除效果明显，且设备投资成本小，结构简单，无化学试剂添加，内部用水可循环使用，无需处理，易操作，现场实用率高，完全自动化处理。
(3)通过本系统处理的造纸废水中，悬浮物的去除率达到98.1%,色度去除率95.1%，浊度去除率98.8%。
(4)污泥减少了4/5，大大减轻了企业污泥处理负担，基本避免了污泥带来的二次污染问题。另外，该项技术的投资比普通活性污泥法节省20%，占地节省30%，运行费用节省10%，因而对中小纸厂更有实用价值。
(5)技术先进、成熟，对水质变化适应能力强，运行稳定，能保证出水水质达到工厂使用标准及国家废水排放标准的要求。减少基建投资和运行费用，节省占地面积和降低能耗。易于操作、运行灵活且便于管理。易于实现自动控制，提高操作管理水平。最大程度减少对周围环境的不良影响(气味、噪声、气雾等)。
