申请日2015.06.30
公开(公告)日2015.10.28
IPC分类号E03F7/04; E03F3/04
摘要

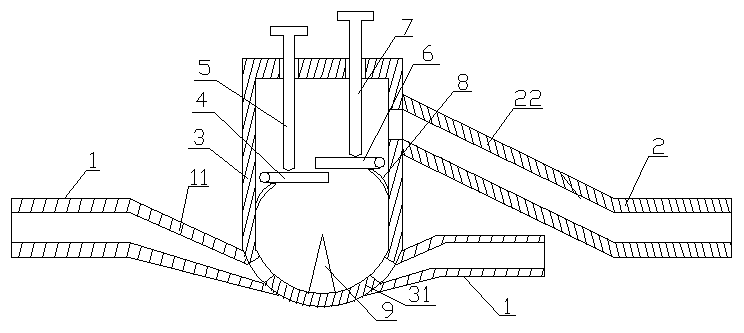

一种用于污水的排出管道装置，包含有作为输入水管的进水管(1)、作为输出水管的出水管(2)、设置在进水管(1)与出水管(2)之间并且具有阀门壳体(3)和左闸门(4)及右闸门(6)的闸门本体、设置在闸门本体中并且设置为与进水管(1)的端口部相对应的楔形块(9)、设置在闸门本体中的左闸门(4)和右闸门(6)与阀门壳体(3)之间的间隙上的弧形板(8)，当污水通过闸门本体时，在弧形板(8)和楔形块(9)的压缩空间中，提高了污水的流动速度，不再使用球阀，因此防止了在闸门本体中出现污泥沉淀现象，提高了污水排放效率。
权利要求书
1.一种用于污水的排出管道装置，其特征是：包含有作为输入水管的进水管(1)、作为输出水管的出水管(2)、设置在进水管(1)与出水管(2)之间并且具有阀门壳体(3)和左闸门(4)及右闸门(6)的闸门本体、设置在闸门本体中并且设置为与进水管(1)的端口部相对应的楔形块(9)、设置在闸门本体中的左闸门(4)和右闸门(6)与阀门壳体(3)之间的间隙上的弧形板(8)。
2.根据权利要求1所述的用于污水的排出管道装置，其特征是：按照提高污水流动速度的方式把进水管(1)、出水管(2)、弧形板(8)、楔形块(9)和闸门本体相互联接。
3.根据权利要求1所述的用于污水的排出管道装置，其特征是：闸门本体设置为还包含有左螺杆(5)和右螺杆(7)，进水管(1)设置为在阀门壳体(3)的下端端面部与阀门壳体(3)连通并且出水管(2)设置为在阀门壳体(3)的上端端面部的侧面部与阀门壳体(3)连通，在阀门壳体(3)中设置有左闸门(4)和右闸门(6)并且左闸门(4)和右闸门(6)设置在进水管(1)与阀门壳体(3)的连通端口部和出水管(2)与阀门壳体(3)的连通端口部之间，左闸门(4)和右闸门(6)的一端端面部分别与阀门壳体(3)内壁铰接式联接并且左闸门(4)和右闸门(6)的另一端端面部分别设置为相互叠加密封式联接，左螺杆(5)设置为与阀门壳体(3)螺纹式联接并且设置在阀门壳体(3)中的左螺杆(5)的端面部设置为与左螺杆(5)接触式联接，右螺杆(7)设置为与阀门壳体(3)螺纹式联接并且设置在阀门壳体(3)中的右螺杆(7)的端面部设置为与右闸门(6)接触式联接，在左闸门(4)与阀门壳体(3)连接部位和右闸门(6)与阀门壳体(3)连接部位分别设置有弧形板(8)并且在进水管(1)与阀门壳体(3)的连通端口部设置有楔形块(9)，弧形板(8)设置为与阀门壳体(3)的内壁联接并且楔形块(9)设置为与阀门壳体(3)的内壁联接。
4.根据权利要求3所述的用于污水的排出管道装置，其特征是：进水管(1)与阀门壳体(3)的连接部输入部(11)的中心线与水平线之间夹角设置为15-34°并且出水管(2)与阀门壳体(3)的连接部输出部(21)的中心线与水平线之间夹角设置为20-44°。
5.根据权利要求3所述的用于污水的排出管道装置，其特征是：阀门壳体(3)的下端端面部(31)设置有圆球的一部分。
6.根据权利要求3所述的用于污水的排出管道装置，其特征是：弧形板(8)设置有圆柱体的一部分。
7.根据权利要求3所述的用于污水的排出管道装置，其特征是：进水管(1)与阀门壳体(3)的连通端口部的中心线设置为阀门壳体(3)的下端端面部(31)的圆球的一条直径线并且楔形块(9)的中心线设置为阀门壳体(3)的下端端面部(31)的圆球的一条直径线。
8.根据权利要求3所述的用于污水的排出管道装置，其特征是：进水管(1)设置为两个并且两个进水管(1)设置为对称分布在阀门壳体(3)的下端端面部(31)的两侧面上。
9.根据权利要求3所述的用于污水的排出管道装置，其特征是：弧形板(8)分别设置为在左闸门(4)与阀门壳体(3)和右闸门(6)与阀门壳体(3)之间的间隙延伸分布并且弧形板(8)设置为和进水管(1)与阀门壳体(3)的连通端口部相对应分布。
说明书
用于污水的排出管道装置
一、 技术领域
本实用新型涉及一种排出管道装置，尤其是一种用于污水的排出管道装置。
二、 背景技术
在人们生活活动过程中，会产生污水，为了把污水进行集中处理，需要用于污水的排出管道装置，因此用于污水的排出管道装置是一种重要的排水部件，在现有的用于污水的排出管道装置中，还都是使用管道和球阀把污水排出，由于使用了一般的球阀，使污水在球阀流速减慢，在球阀产生污泥，影响球阀的使用功能。
三、 发明内容
为了克服上述技术缺点，本实用新型的目的是提供一种用于污水的排出管道装置，因此防止了在闸门本体中出现污泥沉淀现象，提高了污水排放效率。
为达到上述目的，本实用新型采取的技术方案是：包含有作为输入水管的进水管、作为输出水管的出水管、设置在进水管与出水管之间并且具有阀门壳体和左闸门及右闸门的闸门本体、设置在闸门本体中并且设置为与进水管的端口部相对应的楔形块、设置在闸门本体中的左闸门和右闸门与阀门壳体之间的间隙上的弧形板。
由于设计了进水管、出水管、弧形板、楔形块和闸门本体，当污水通过闸门本体时，在弧形板和楔形块的压缩空间中，提高了污水的流动速度，不再使用球阀，因此防止了在闸门本体中出现污泥沉淀现象，提高了污水排放效率。
本实用新型设计了，按照提高污水流动速度的方式把进水管、出水管、弧形板、楔形块和闸门本体相互联接。
本实用新型设计了，闸门本体设置为还包含有左螺杆和右螺杆，进水管设置为在阀门壳体的下端端面部与阀门壳体连通并且出水管设置为在阀门壳体的上端端面部的侧面部与阀门壳体连通，在阀门壳体中设置有左闸门和右闸门并且左闸门和右闸门设置在进水管与阀门壳体的连通端口部和出水管与阀门壳体的连通端口部之间，左闸门和右闸门的一端端面部分别与阀门壳体内壁铰接式联接并且左闸门和右闸门的另一端端面部分别设置为相互叠加密封式联接，左螺杆设置为与阀门壳体螺纹式联接并且设置在阀门壳体中的左螺杆的端面部设置为与左螺杆接触式联接，右螺杆设置为与阀门壳体螺纹式联接并且设置在阀门壳体中的右螺杆的端面部设置为与右闸门接触式联接，在左闸门与阀门壳体连接部位和右闸门与阀门壳体连接部位分别设置有弧形板并且在进水管与阀门壳体的连通端口部设置有楔形块，弧形板设置为与阀门壳体的内壁联接并且楔形块设置为与阀门壳体的内壁联接。
本实用新型设计了，进水管与阀门壳体的连接部输入部的中心线与水平线之间夹角设置为15-34°并且出水管与阀门壳体的连接部输出部的中心线与水平线之间夹角设置为20-44°。
本实用新型设计了，阀门壳体的下端端面部设置有圆球的一部分。
本实用新型设计了，弧形板设置有圆柱体的一部分。
本实用新型设计了，进水管与阀门壳体的连通端口部的中心线设置为阀门壳体的下端端面部的圆球的一条直径线并且楔形块的中心线设置为阀门壳体的下端端面部的圆球的一条直径线。
本实用新型设计了，进水管设置为两个并且两个进水管设置为对称分布在阀门壳体的下端端面部的两侧面上。
本实用新型设计了，弧形板分别设置为在左闸门与阀门壳体和右闸门与阀门壳体之间的间隙延伸分布并且弧形板设置为和进水管与阀门壳体的连通端口部相对应分布。
在本技术方案中，提高污水流动速度的进水管、出水管、弧形板、楔形块和闸门本体为重要技术特征，在用于污水的排出管道装置的技术领域中，具有新颖性、创造性和实用性，在本技术方案中的术语都是可以用本技术领域中的专利文献进行解释和理解。
