申请日2015.08.18
公开(公告)日2015.12.09
IPC分类号C02F3/08
摘要

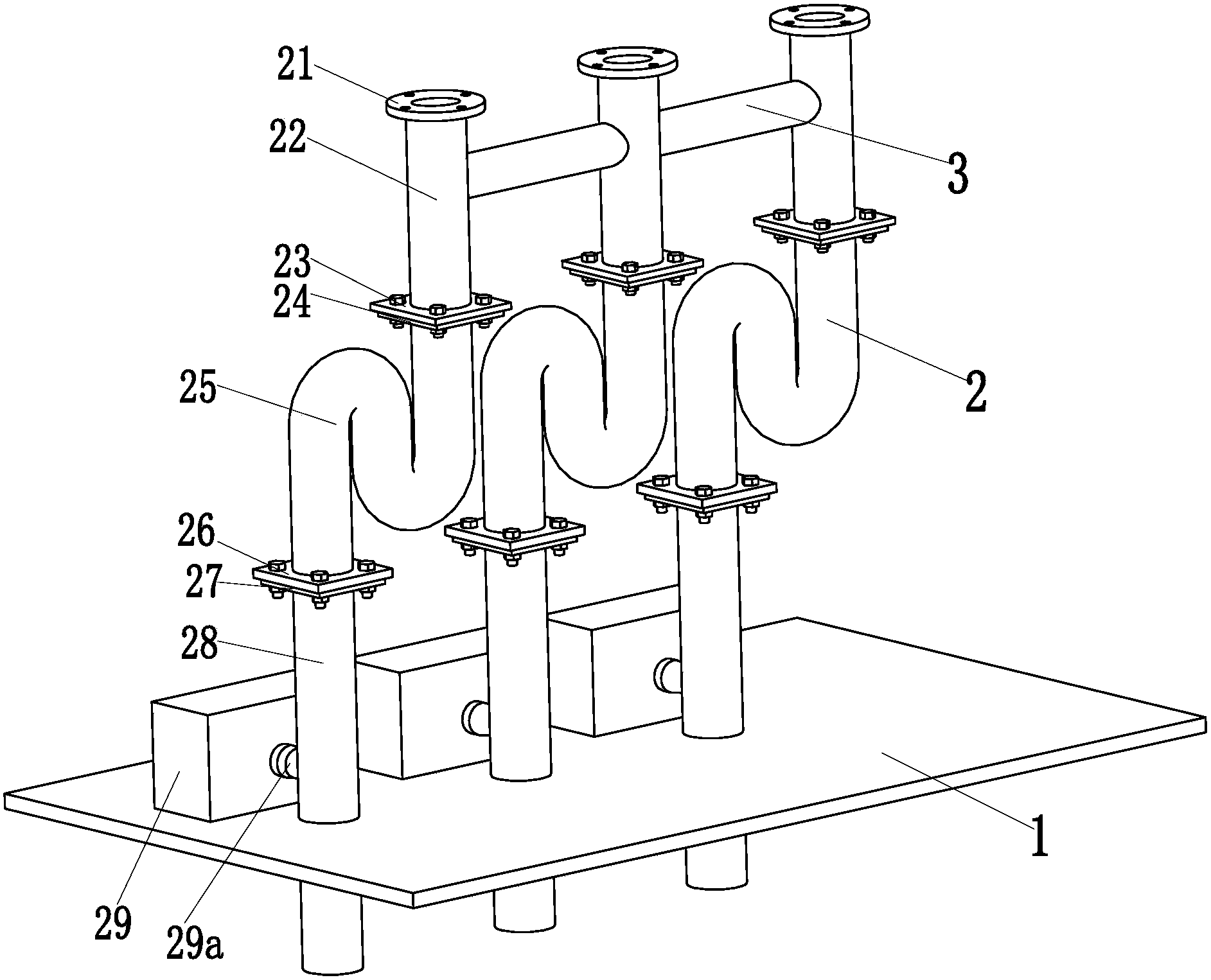

本发明涉及一种用于污水处理设备的二级除污装置，包括支撑板，支撑板上均匀安装有三个除污支链，且相邻两个除污支链之间均连接有固定柱;除污支链包括安装片，安装片下端焊接有一号连接水管，一号连接水管下端焊接有一号连接片，一号连接片下端通过螺栓安装有二号连接片，二号连接片下端焊接有S型水管,S型水管右端内壁安装有一号过滤片和一号活性炭层，且S型水管左端内壁安装有二号活性炭层和二号过滤片;S型水管下端焊接有三号连接片，三号连接片下端通过螺栓安装有四号连接片，四号连接片下端焊接有二号连接水管。本发明可以实现工业废水的快速处理功能，具有结构简单、清理速度快和清理效率高等优点。
权利要求书
1.一种用于污水处理设备的二级除污装置，其特征在于：包括支撑板，支撑板上均匀安 装有三个除污支链，且相邻两个除污支链之间均连接有固定柱;所述除污支链包括安装片， 安装片下端焊接有一号连接水管，一号连接水管下端焊接有一号连接片，一号连接片下端通 过螺栓安装有二号连接片，二号连接片下端焊接有S型水管,S型水管右端内壁从上往下依次 安装有一号过滤片和一号活性炭层，且S型水管左端内壁从上往下依次安装有二号活性炭层 和二号过滤片;所述S型水管下端焊接有三号连接片，三号连接片下端通过螺栓安装有四号 连接片，四号连接片下端焊接有二号连接水管，二号连接水管下端穿过支撑板延伸至支撑板 下方;所述支撑板上端面间隔均匀的安装有三个超声波发生器，三个超声波发生器上分别连 接有三个超声波探头，且每个超声波探头分别安装在对应二号连接水管上;所述二号连接水 管下端内壁上安装有三号过滤片。
2.根据权利要求1所述的一种用于污水处理设备的二级除污装置，其特征在于：所述一 号过滤片的孔径大于二号过滤片的孔径;所述二号过滤片的孔径大于三号过滤片的孔径。
说明书
一种用于污水处理设备的二级除污装置
技术领域
本发明涉及污水处理技术领域，特别涉及一种用于污水处理设备的二级除污装置。
背景技术
目前随着人们生活的改善，机械化产品越来越多，随之而来环境的污染也越来越严重; 目前机械生产中往往会产生工业废水，这些工业废水中往往含有大量重金属固体颗粒，这类 工业废水外排将对人类的生存环境造成越来越严重的污染;目前工业上处理固液分离的装置 一般是采用沉降法，但是这种方式存在下列缺点：1、不仅固液分离的不干净，清理时间长， 而且清理效率较低;2、长期使用后，固液分离装置的壳体内将产生水垢，清理较为困难;3、 结构复杂，设备昂贵。
发明内容
为了解决上述问题，本发明提供了一种用于污水处理设备的二级除污装置，可以解决现 有工业废水处理方式存在清理时间长、清理效率低、设备结构复杂和设备昂贵等缺陷，可以 实现工业废水的快速处理功能，具有结构简单、清理速度快和清理效率高等优点。
为了实现上述目的，本发明采用以下技术方案来实现：一种用于污水处理设备的二级除 污装置，包括支撑板，支撑板上均匀安装有三个除污支链，且相邻两个除污支链之间均连接 有固定柱;所述除污支链包括安装片，安装片下端焊接有一号连接水管，一号连接水管下端 焊接有一号连接片，一号连接片下端通过螺栓安装有二号连接片，二号连接片下端焊接有S 型水管,S型水管右端内壁从上往下依次安装有一号过滤片和一号活性炭层，一号过滤片阻挡 了杂质，一号活性炭层起到去除水中异味和附着水中杂质的作用，一号过滤片和一号活性炭 层对从一号连接水管下来的污水进行过滤和去除异味，且S型水管左端内壁从上往下依次安 装有二号活性炭层和二号过滤片，二号过滤片和二号活性炭层对污水进行再次过滤和去除异 味，从而实现了活性炭一次除污的功能;所述S型水管下端焊接有三号连接片，三号连接片 下端通过螺栓安装有四号连接片，四号连接片下端焊接有二号连接水管，二号连接水管下端 穿过支撑板延伸至支撑板下方;所述支撑板上端面间隔均匀的安装有三个超声波发生器，三 个超声波发生器上分别连接有三个超声波探头，通过超声波发射器向超声波探头发送超声波， 且每个超声波探头分别安装在对应二号连接水管上，当从S型水管下来的污水进入到装有超 声波探头的二号连接水管时，超声波探头传播的超声波对污水进行二次除污;所述二号连接 水管下端内壁上安装有三号过滤片，经过活性炭除污和超声波除污后的水通过三号过滤片进 行收集。
作为本发明的一种优选技术方案，所述一号过滤片的孔径大于二号过滤片的孔径;所述 二号过滤片的孔径大于三号过滤片的孔径，使得一号过滤片阻挡了较大颗粒的杂质，二号过 滤片阻挡了其次颗粒大小的杂质，而三号过滤片阻挡了最小颗粒的杂质。
工作时，首先将通过安装片将本发明安装在现有工业废水的出口，工业废水进到三个除 污支链的一号连接水管中，从一号连接水管进入到S型水管中，S型水管上的一号过滤片阻 挡了较大颗粒的杂质，一号活性炭层起到去除水中异味和附着水中杂质的作用，然后污水经 过S型水管进入到二号活性炭层进行污水的二次异味处理和附着水中杂质，经过两次活性炭 除污后通过二号过滤片阻挡了污水中其次颗粒大小的杂质，从而实现了活性炭一次除污的功 能，一次除污后的水进入到装有超声波探头的二号连接水管中，此时通过超声波发射器向超 声波探头发送超声波，通过超声波探头传播的超声波对污水进行二次除污，经过活性炭除污 和超声波除污后的水通过三号过滤片进行过滤进入到净水储存箱中进行收集，其中本发明中 的一号连接水管、S型水管和二号连接水管可拆卸，清洗附着在内壁上杂质和污物比较方便， 从而实现了工业废水的快速处理功能。
本发明的有益效果在于：本发明相比现有技术，设置了一号过滤片、二号过滤片和三号 过滤片，实现了对污水中杂质的逐层阻挡过程;设置了S型水管的二次活性炭除污过程，有 效的去除了污水中的异味和附着了污水中的微小杂质，实现了本发明活性炭一次除污的功能; 本发明经过活性炭一次除污后，又进行了超声波二次除污，实现工业废水的快速处理功能， 解决了现有工业废水处理方式存在清理时间长、清理效率低、设备结构复杂和设备昂贵等缺 陷，同时具有结构简单、清理速度快和清理效率高等优点。
