生活污水综合处理技术

发布时间:2018-4-11 14:05:07

  申请日2015.09.02

  公开(公告)日2016.04.27

  IPC分类号C02F9/14

  摘要

  本实用新型公开了一种生活污水综合处理装置,其特征在于,包括设置在上部的污水发酵单元,以及设置在下部的污水过滤单元;本实用新型通过设置了污水发酵单元,先对生活污水进行发酵处理,得到可回收利用的沼气,然后对污水进行过滤消毒处理,可得到二次使用的干净无污水的水,设备整体结构简单,使用方便,具有成本低,环保节能的优势。

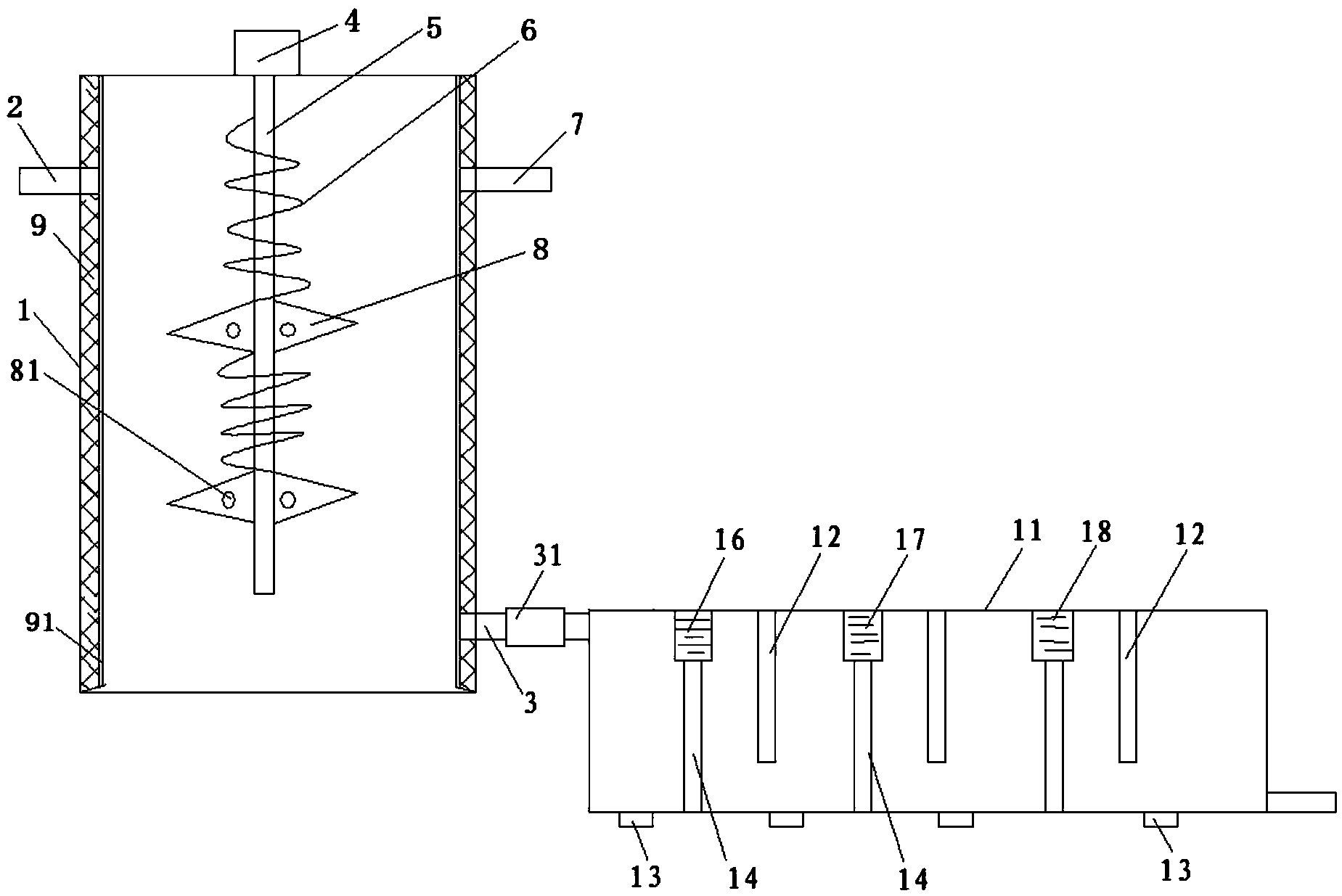

  摘要附图



  权利要求书

  1.一种生活污水综合处理装置,其特征在于,包括设置在上部的污水发酵单元,以及设置在下部的污水过滤单元;

  其中,所述污水发酵单元包括水解罐本体(1),设置在所述水解罐本体(1)上侧的进水口(2)和下侧的出水口(3),以及设置在所述水解罐本体(1)上侧的出气口(7);还包括搅拌轴(5),其一端与设置在所述水解罐本体(1)顶部的驱动电机(4)连接,另一端伸入到所述水解罐本体(1)内;所述搅拌轴(5)上设置有三角形搅拌叶片(8)和发热电阻丝(6);所述水解罐本体(1)的内侧壁上设置有聚氨酯保温层(9),在所述聚氨酯保温层(9)表面涂有防腐层(91);

  所述污水过滤单元包括排水过滤箱(11),所述排水过滤箱(11)的进水端至出水端之间连续间隔设置有三组由上挡水板(12)和下挡水板(14)构成的挡水组件,所述上挡水板(12)和下挡水板(14)的一端均固定在所述排水过滤箱(11)的内壁上,另一端则悬空设置;其中,第一组挡水组件中的所述下挡水板(14)的悬空端与所述排水过滤箱(11)的内壁之间设置有滤油装置(16),第二组挡水组件中的所述下挡水板(14)的悬空端与所述排水过滤箱(11)的内壁之间设置有活性炭过滤装置(17),第三组挡水组件中的所述下挡水板(14)的悬空端与所述排水过滤箱(11)的内壁之间设置有臭氧发生装置(18)。

  2.如权利要求1所述的一种生活污水综合处理装置,其特征在于,所述水解罐本体(1)下侧的出水口(3)处设置有流量控制阀(31)。

  3.如权利要求1所述的一种生活污水综合处理装置,其特征在于,所述排水过滤箱(11)底部设置有若干个排污阀(13)。

  说明书

  一种生活污水综合处理装置

  技术领域

  本实用新型涉及一种生活污水综合处理装置。

  背景技术

  人类生活过程中产生的生活污水,是水体的主要污染源之一,其主要包括油污和洗涤生活污水等。城市每人每日排出的生活污水量为150L~400L,其量与生活水平有密切关系。生活污水中含有大量有机物,如纤维素、淀粉、糖类和脂肪蛋白质等;也常含有病原菌、病毒和寄生虫卵;无机盐类的氯化物、硫酸盐、磷酸盐、碳酸氢盐和钠、钾、钙、镁、及少量的重金属等。

  而对于家庭来说,生活中用水量往往比较大,每月少则几十吨多则上百吨,如何有效的回收利用这些水具有非常重要的意义。

  以往的家庭用水在使用完后就直接倒入下水管道,比较浪费,想刷锅水、洗菜水、洗澡水等等,家庭废水的主要杂质是油以及固体颗粒,像米饭、菜叶等颗粒物。因此,只要能将现在家庭用水中的油跟固体去除,然后在做适当的杀菌处理这些水就完全可以再次使用,当然饮用除外。

  实用新型内容

  本实用新型目的是针对现有技术存在的缺陷提供一种生活污水综合处理装置。

  本实用新型为实现上述目的,采用如下技术方案:一种生活污水综合处理装置,包括设置在上部的污水发酵单元,以及设置在下部的污水过滤单元;

  其中,所述污水发酵单元包括水解罐本体,设置在所述水解罐本体上侧的进水口和下侧的出水口,以及设置在所述水解罐本体上侧的出气口;还包括搅拌轴,其一端与设置在所述水解罐本体顶部的驱动电机连接,另一端伸入到所述水解罐本体内;所述搅拌轴上设置有三角形搅拌叶片和发热电阻丝;所述水解罐本体的内侧壁上设置有聚氨酯保温层,在所述聚氨酯保温层表面涂有防腐层;

  所述污水过滤单元包括排水过滤箱,所述排水过滤箱的进水端至出水端之间连续间隔设置有三组由上挡水板和下挡水板构成的挡水组件,所述上挡水板和下挡水板的一端均固定在所述排水过滤箱的内壁上,另一端则悬空设置;其中,第一组挡水组件中的所述下挡水板的悬空端与所述排水过滤箱的内壁之间设置有滤油装置,第二组挡水组件中的所述下挡水板的悬空端与所述排水过滤箱的内壁之间设置有活性炭过滤装置,第三组挡水组件中的所述下挡水板的悬空端与所述排水过滤箱的内壁之间设置有臭氧发生装置。

  进一步的,所述水解罐本体下侧的出水口处设置有流量控制阀。

  进一步的,所述排水过滤箱底部设置有若干个排污阀。

  本实用新型的有益效果:本实用新型通过设置了污水发酵单元,先对生活污水进行发酵处理,得到可回收利用的沼气,然后对污水进行过滤消毒处理,可得到二次使用的干净无污水的水,设备整体结构简单,使用方便,具有成本低,环保节能的优势。
