申请日2015.09.02
公开(公告)日2016.03.02
IPC分类号C02F9/04
摘要
本实用新型提供了一种冲洗液废水处理装置，包括中和池、废水管道、碱液主管道、碱液分支管道、风机、出水口、抽水泵、排水管道、压滤机，所述的冲洗液废水处理装置设置有若干的中和池，碱液主管道上设置有若干的碱液分支管道，向每个中和池中通入一碱液分支管道，向位于首位的中和池中通入废水管道，中和池内设置有风机，中和池的下端均设置有出水口，出水口处设置有排水管道，排水管道上设置有抽水泵，排水管道的对应的另一端通入下一个中和池中，位于尾端的中和池的排水管道对应的另一端与压滤机相连。本实用新型所述的冲洗液废水处理装置使冷却水的中性pH维持时间较长，保证了生产的连续性，使冷却水可循环利用，减少了水资源的浪费。

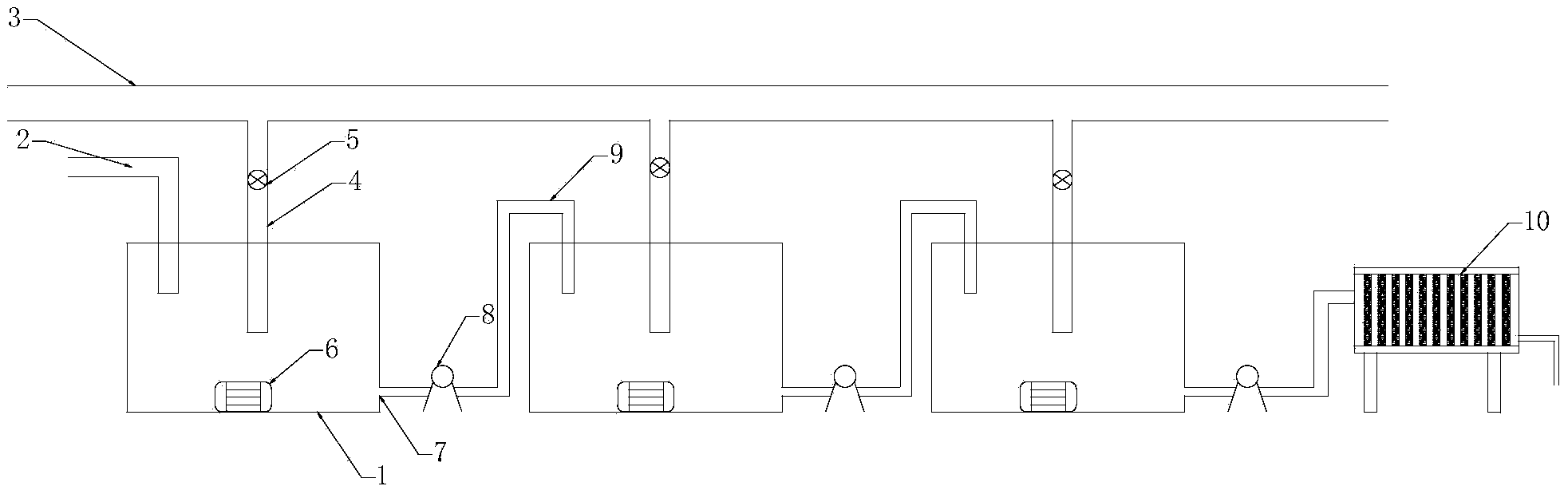

摘要附图
权利要求书
1.一种冲洗液废水处理装置，其特征在于：包括若干的中和池(1)、废水管道(2)、若干的碱液主管道(3)、碱液分支管道(4)、风机(6)、出水口(7)、抽水泵(8)、排水管道(9)、压滤机(10)，所述的冲洗液废水处理装置设置有若干的中和池(1)，碱液主管道(3)上设置有若干的碱液分支管道(4)，向每个中和池(1)中通入一碱液分支管道(4)，向位于首位的中和池(1)中通入废水管道(2)，中和池(1)内设置有风机(6)，中和池(1)的下端均设置有出水口(7)，出水口(7)处设置有排水管道(9)，排水管道(9)上设置有抽水泵(8)，排水管道(9)的对应的另一端通入下一个中和池(1)中，位于尾端的中和池(1)的排水管道(9)对应的另一端与压滤机(10)相连。
2.根据权利要求1所述的冲洗液废水处理装置，其特征在于：所述的碱液分支管道(4)上均设置有阀门(5)。
3.根据权利要求1所述的冲洗液废水处理装置，其特征在于：所述的中和池(1)的数量大于等于三个。
4.根据权利要求1-3任一项所述的冲洗液废水处理装置，其特征在于：所述的碱液分支管道(4)通入中和池(1)的位置低于排水管道(9)、废水管道(2)通入中和池(1)的位置。
说明书
冲洗液废水处理装置
技术领域
本实用新型属于废水处理领域，尤其是涉及一种冲洗液废水处理装置。
背景技术
在预应力钢绞线的生产过程中，需要对其进行冷却，一般采用冷却水降温的方法，冷却水冲洗后，含有一定量的盐酸，导致其本身的pH值大幅度降低，无法进行循环使用，因此大部分企业都对其进行中和反应使其pH值提升，但提升后的pH只能维持3-4小时，对后续再利用有很大的局限性，影响了生产的连续性，从而导致了水资源的浪费。
发明内容
有鉴于此，本实用新型旨在提出一种冲洗液废水处理装置，使冷却水的中性pH维持时间较长，保证了生产的连续性。
为达到上述目的，本实用新型的技术方案是这样实现的：
一种冲洗液废水处理装置，包括若干的中和池、废水管道、碱液主管道、若干的碱液分支管道、风机、出水口、抽水泵、排水管道、压滤机，所述的冲洗液废水处理装置设置有若干的中和池，碱液主管道上设置有若干的碱液分支管道，向每个中和池中通入一碱液分支管道，向位于首位的中和池中通入废水管道，中和池内设置有风机，中和池的下端均设置有出水口，出水口处设置有排水管道，排水管道上设置有抽水泵，排水管道的对应的另一端通入下一个中和池中，位于尾端的中和池的排水管道对应的另一端与压滤机相连。
进一步，所述的碱液分支管道上均设置有阀门。
进一步，所述的中和池的数量大于等于三个。
进一步，所述的碱液分支管道通入中和池的位置低于排水管道、废水管道通入中和池的位置。
相对于现有技术，本实用新型所述的冲洗液废水处理装置具有以下优势：
(1)本实用新型所述的冲洗液废水处理装置的中和池中设置有风机，进行曝气处理，使冷却水的中性pH维持时间较长，可达12h-24h，保证了生产的连续性，使冷却水可循环利用，减少了水资源的浪费。
(2)本实用新型所述的冲洗液废水处理装置设置有多个中和池，使冷却水进行多步中和，使两者中和更加充分，液体pH更加稳定。
