申请日2015.09.02
公开(公告)日2016.02.24
IPC分类号C02F9/02
摘要
一种高强度聚焦超声治疗肿瘤用的水处理管路系统，包括水路单元、气路单元、以及用于脱气并实现水路单元与气路单元之间耦合的脱气装置;所述的水路单元包括依次连接在进水口和脱气装置之间的用于稳定入水压力的水压稳压装置和用于提升脱气水的洁净质量等级的超滤净水装置，所述超滤净水装置包括与水压稳压装置连接的前置过滤器和过滤等级高于前置过滤器的超滤净水器，超滤净水器与前置过滤器连接。该管路系统脱气及洁净处理效果好、占用空间小。进一步水温恒定、具有自清洁功能、能防止溢水危害、能避免真空泵的高分贝噪音干扰，还能为手术需要提供可靠的连续运行的时长保障。
摘要附图
权利要求书
1.一种高强度聚焦超声治疗肿瘤用的水处理管路系统，其特征在于：包括水路单元(1)、气路单元(2)、以及用于脱气并实现水路单元(1)与气路单元 (2)之间耦合的脱气装置(4);所述的水路单元(1)包括依次连接在进水口 (R)和脱气装置(4)之间的用于稳定入水压力的水压稳压装置(11)和用于提升脱气水的洁净质量等级的超滤净水装置(12)，所述超滤净水装置(12)包括与水压稳压装置(11)连接的前置过滤器(121)和过滤等级高于前置过滤器 (121)的超滤净水器(122)，超滤净水器(122)与前置过滤器(121)连接。
2.根据权利要求1所述的高强度聚焦超声治疗肿瘤用的水处理管路系统，其特征在于：所述水路单元(1)包括从进水口(R)依次连接的水压稳压装置 (11)、前置过滤器(121)、超滤净水器(122)、用于调节水流的比例电磁阀(3Sk)，以及用于监控水流的流量传感器(3Sc)、脱气装置(4)的水腔(41)、出水阀 (15)和与所述出水阀(15)的出水端相连接的出水口(C)。
3.根据权利要求1所述的高强度聚焦超声治疗肿瘤用的水处理管路系统，其特征在于：所述水路单元(1)设有自清洁水路，包括与常开的出水阀(15) 的入水端依次连接的常闭的排水阀(16)、单向阀(17)和废水口(F)，所述的前置过滤器(121)的出水端与废水口(F)连接，所述超滤净水器(122)的出水端依次与过滤器排水阀(18)和废水口(F)连接。
4.根据权利要求2所述的高强度聚焦超声治疗肿瘤用的水处理管路系统，其特征在于：所述的超滤净水装置(12)和脱气装置(4)之间还依次连接有监控水压的水压表(3Sx)，以及与水压稳压装置(11)构成双重保护的安全阀(14);水压表(3Sx)连接在流量传感器(3Sc)之后。
5.根据权利要求1或2所述的高强度聚焦超声治疗肿瘤用的水处理管路系统，其特征在于：所述水路单元(1)的基本水路中设有串连连接在脱气装置(4) 和水路单元(1)的出水口(C)之间的用于加热的加热模块(3W)和监控水温舒适度的温度传感器(3Wc)。
6.根据权利要求1所述的高强度聚焦超声治疗肿瘤用的水处理管路系统，其特征在于：所述的前置过滤器(121)采用5um级过滤器，所述的超滤净水器 (122)采用0.01um级过滤器。
7.根据权利要求1所述的高强度聚焦超声治疗肿瘤用的水处理管路系统，其特征在于：所述气路单元(2)包括真空泵(22)、与脱气装置(4)联通的气压稳压装置(21)和连接在真空泵(22)与气压稳压装置(21)之间的气管路 (20)。
8.根据权利要求7所述的高强度聚焦超声治疗肿瘤用的水处理管路系统，其特征在于：所述气路单元(2)设有自清洁气路，包括与脱气装置(4)和气压稳压装置(21)连接的排溢阀(23)，以及与所述的气压稳压装置(21)联通的进气阀(25)，所述进气阀(25)的一端与大气联通，排溢阀(23)经止回阀 (24)与废水口(F)连接。
9.根据权利要求7所述的高强度聚焦超声治疗肿瘤用的水处理管路系统，其特征在于：所述气路单元(2)设有分别用于监测和显示气压稳压装置(21) 内的气压的压力传感器(3Qc)和压力表(3Qx)，压力传感器(3Qc)和压力表 (3Qx)与气压稳压装置(21)连接。
10.根据权利要求7所述的高强度聚焦超声治疗肿瘤用的水处理管路系统，其特征在于：
所述的气压稳压装置(21)内设有负压真空室(210)，所述的负压真空室 (210)内设有可保持负压真空的上部(21s)和可存溢水的底部(21d);所述的上部(21s)与脱气装置(4)的空腔(42)联通，和/或所述的底部(21d) 通过三通(26)与脱气装置(4)的空腔(42)、自清洁气路的排溢阀(23)三者同时联通;所述的上部(21s)或者所述的底部(21d)与进气阀(25)联通。
说明书
高强度聚焦超声治疗肿瘤用的水处理管路系统
技术领域
本实用新型属于医用超声波治疗仪器，涉及一种高强度聚焦超声治疗肿瘤的医疗设备，特别是一种高强度聚焦超声治疗肿瘤的主机的水处理设备中的管路系统。
背景技术
高强度聚焦超声波治疗肿瘤的医疗设备主要利用聚焦于生物组织中的高强度超声产生的热效应，使焦域处的肿瘤组织瞬间凝固性坏死，对焦域以外的组织无显著损伤，从而达到治疗肿瘤的目的。与传统手术相比，具有安全、快速、无创伤、不开刀等一系列优点。由于超声波在空气中传播时其能量衰减很快，所以在高强度聚焦超声波肿瘤治疗主机工作时，一般需用脱气水作为人体与超声波发生器之间的耦合剂，避免超声波在空气中衰减。于是，要求用作耦合剂的脱气水应当满足严格的脱气、温度或洁净要求，为此，需要一种水处理设备，用它将生活用的自来水，处理成为符合超声治疗肿瘤用的脱气水。然而，现有的脱气水处理设备处理的脱气水，在脱气、水质净化和水温舒适三方面，都还不能达到理想的等级，从而影响疗效，甚至有可能增加手术的副作用。例如，目前普遍采用的基于循环水脱气原理的系统，由于其必须依靠水泵驱动水循环和水罐储存脱气水，因此必然会导致出现脱气水的二次进气和水温难以控制的问题。又如，目前普遍采用的基于脱气管脱气原理的系统，由于其真空泵与脱气外管(负压腔)直接连接，从而会因负压腔内的负压不稳定和溢水排泄不畅而影响脱气效率和脱气水的质量。再如，由于进水口的水源和系统内的水泵所致，系统中的水容易存在水压不稳、水流冲击的问题，因而影响脱气膜的脱气效率、过滤器的过滤效率和脱气水的脱气与净化质量，导致脱气膜和过滤器的易损失效。还有，现有的超声治疗肿瘤用的水处理管路系统都装有水泵、气泵等，而且都直接设置在管路系统中，这些动力装置普遍存在噪音问题，从而破坏手术现场的安静环境，影响手术过程的治疗。
实用新型内容
为了克服上述现有技术的缺陷，本实用新型的目的是提供一种脱气及洁净处理效果好、占用空间小的高强度聚焦超声治疗肿瘤用的水处理管路系统。同时还能实现水温恒定、具有自清洁功能、能防止溢水危害、能避免真空泵的高分贝噪音干扰。

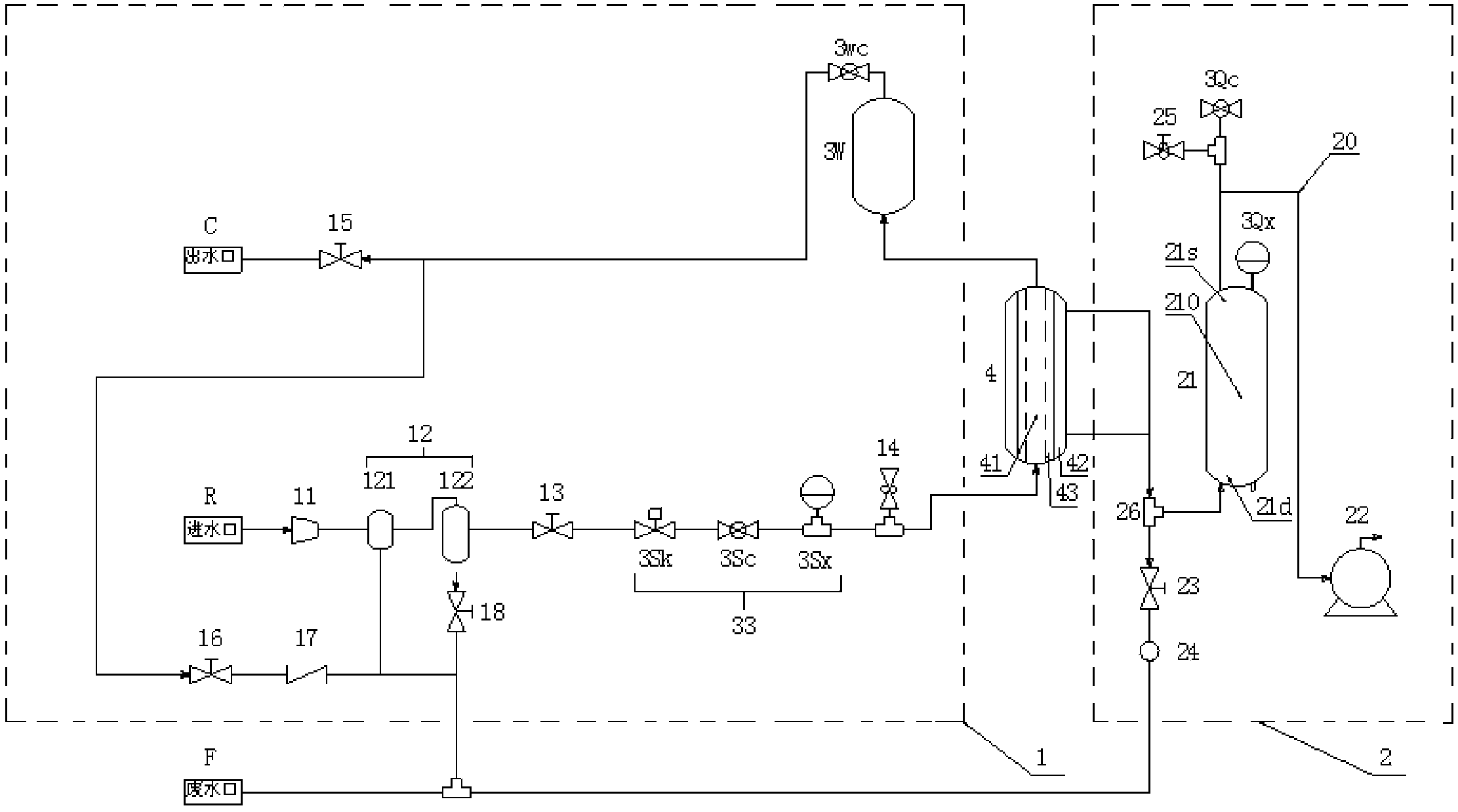

一种高强度聚焦超声治疗肿瘤用的水处理管路系统，包括水路单元1、气路单元2、以及用于脱气并实现水路单元1与气路单元2之间耦合的脱气装置4;所述的水路单元1包括依次连接在进水口R和脱气装置4之间的用于稳定入水压力的水压稳压装置11和用于提升脱气水的洁净质量等级的超滤净水装置12，所述超滤净水装置12包括与水压稳压装置11连接的前置过滤器121和过滤等级高于前置过滤器121的超滤净水器122，超滤净水器122与前置过滤器121连接。
优选的，所述水路单元1包括从进水口R依次连接的水压稳压装置11、前置过滤器121、超滤净水器122、用于调节水流的比例电磁阀3Sk，以及用于监控水流的流量传感器3Sc、脱气装置4的水腔41、出水阀15和与所述出水阀15 的出水端相连接的出水口C。
优选的，所述水路单元1设有自清洁水路，包括与常开的出水阀15的入水端依次连接的常闭的排水阀16、单向阀17和废水口F，所述的前置过滤器121 的出水端与废水口F连接，所述超滤净水器122的出水端依次与过滤器排水阀 18和废水口F连接。
优选的，所述的超滤净水装置12和脱气装置4之间还依次连接有监控水压的水压表3Sx，以及与水压稳压装置11构成双重保护的安全阀14;水压表3Sx 连接在流量传感器3Sc之后。
优选的，所述水路单元1的基本水路中设有串连连接在脱气装置4和水路单元1的出水口C之间的用于加热的加热模块3W和监控水温舒适度的温度传感器3Wc。
优选的，所述的前置过滤器121采用5um级过滤器，所述的超滤净水器122 采用0.01um级过滤器。
优选的，所述气路单元2包括真空泵22、与脱气装置4联通的气压稳压装置21和连接在真空泵22与气压稳压装置21之间的气管路20。
优选的，所述气路单元2设有自清洁气路，包括与脱气装置4和气压稳压装置21连接的排溢阀23，以及与所述的气压稳压装置21联通的进气阀25，所述进气阀25的一端与大气联通，排溢阀23经止回阀24与废水口F连接。
优选的，所述气路单元2设有分别用于监测和显示气压稳压装置21内的气压的压力传感器3Qc和压力表3Qx，压力传感器3Qc和压力表3Qx与气压稳压装置21连接。
优选的，所述的气压稳压装置21内设有负压真空室210，所述的负压真空室210内设有可保持负压真空的上部21s和可存溢水的底部21d;所述的上部 21s与脱气装置4的空腔42联通，和/或所述的底部21d通过三通26与脱气装置4的空腔42、自清洁气路的排溢阀23三者同时联通;所述的上部21s或者所述的底部21d与进气阀25联通。
本实用新型的有益效果是通过采用水压稳压装置11和超滤净水装置12实现洁净度高的脱气水。而且基于气压稳压装置21和脱气装置4的结构的优化设计，不仅能有效稳定水路单元1的水压和气路单元2的气压，提高脱气水的脱气质量、水温舒适度及流量合适度的等级，而且易于水温和流量的精细化控制，还能实现无水泵干扰、无二次进气风险、可采用单向直流结构且具有自清洁功能的水路单元，可适配0.01um级超滤净水器、以及实现能防止溢水危害、大容量无害节存溢水、能避免真空泵的高分贝噪音干扰等特点的气路单元。
