申请日2015.09.02
公开(公告)日2016.02.10
IPC分类号C02F1/66
摘要
本实用新型公开了一种工业废水pH调节装置，包括中和反应罐及废水回流装置;所述中和反应罐罐体上设有进水管、出水管以及加药管，所述加药管包括成套设置的加酸管和加碱管;所述中和反应罐由一排串联多个隔室组成，其中，在首个隔室上设置所述进水管及加药管，末个隔室上设置所述出水管，在首个隔室与末个隔室之间的至少一个隔室上也设置所述加药管;所述首个隔室、末个隔室、以及两者之间设有所述加药管的隔室内分别安装有pH在线仪;所述废水回流装置包括从末个隔室通向首个隔室的废水回流管。本实用新型废水出水pH波动小，pH真实稳定易于达标控制，可实现精确控制调节废水pH。

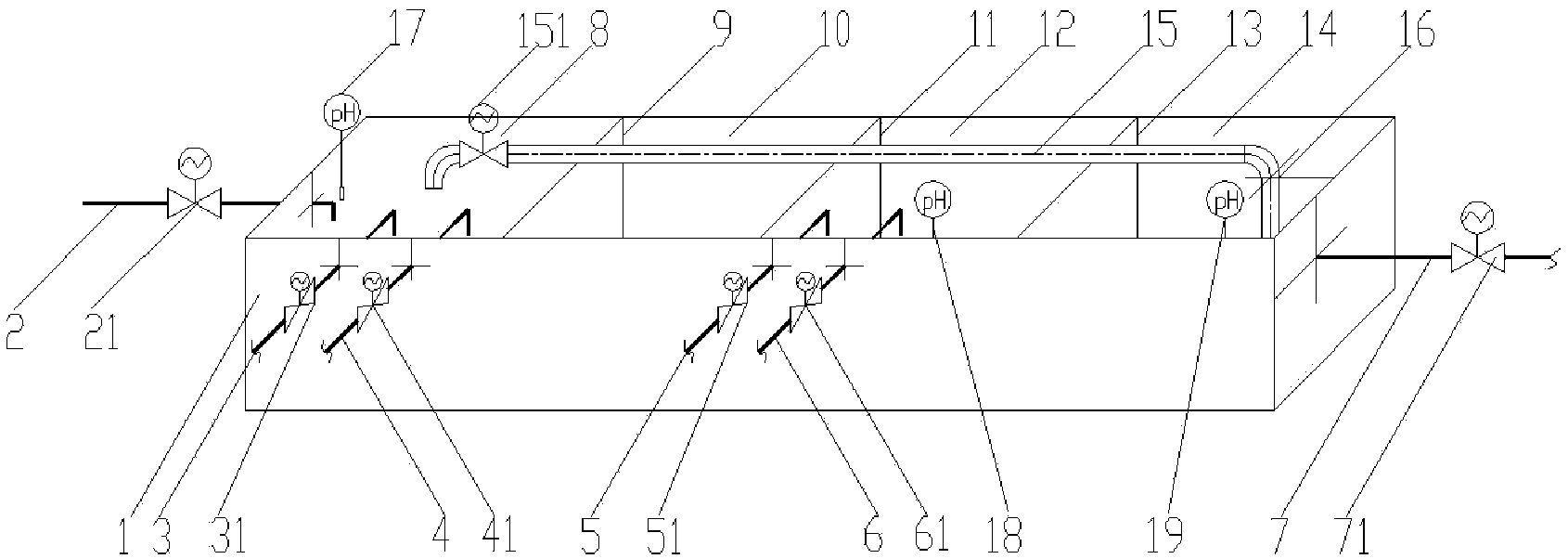

摘要附图
权利要求书
1.一种工业废水pH调节装置，其特征在于，包括中和反应罐及废水回流装置;
所述中和反应罐罐体上设有进水管、出水管以及加药管，所述加药管包括成套设置的加酸管和加碱管;
所述中和反应罐由一排串联多个隔室组成，其中，在首个隔室上设置所述进水管及加药管，末个隔室上设置所述出水管，在首个隔室与末个隔室之间的至少一个隔室上也设置所述加药管;
所述首个隔室、末个隔室、以及两者之间设有所述加药管的隔室内分别安装有pH在线仪;
所述废水回流装置包括从末个隔室通向首个隔室的废水回流管。
2.根据权利要求1所述的一种工业废水pH调节装置，其特征在于，所述中和反应罐由第一至第四一排串联四个隔室组成，所述第一隔室上设置所述进水管及第一套加药管，所述第四隔室上设置所述出水管，所述第三隔室上设置第二套加药管;
所述第一隔室、第三隔室以及第四隔室内分别安装有第一至第三pH在线仪;
所述废水回流装置包括从第四隔室通向第一隔室的废水回流管。
3.根据权利要求2所述的一种工业废水pH调节装置，其特征在于，所述第一至第四4个隔室由位于所述中和反应罐内部的第一至第三隔板分隔而成，其中，所述第一隔板和第三隔板侧下部开孔，所述第二隔板侧上部开孔。
4.根据权利要求3所述的一种工业废水pH调节装置，其特征在于，所述第一pH在线仪靠近所述进水管入口处;所述第二pH在线仪靠近所述第二隔板的开孔处;所述第三pH在线仪靠近所述出水管的出口处。
5.根据权利要求1所述的一种工业废水pH调节装置，其特征在于，所述废水回流管上安装有电动调节阀门。
6.根据权利要求1所述的一种工业废水pH调节装置，其特征在于，所述废水回流装置还包括安装在末个隔室内与所述废水回流管连接的废水提升装置。
7.根据权利要求6所述的一种工业废水pH调节装置，其特征在于，所述废水提升装置包括空气管、废水提升管，所述废水提升管下端为喇叭口，上端为弯头连接管，所述空气管穿过喇叭口进入废水提升管内，所述弯头连接管与所述废水回流管连接。
8.根据权利要求1所述的一种工业废水pH调节装置，其特征在于，还包括布置在每个隔室中的穿孔曝气装置。
9.根据权利要求8所述的一种工业废水pH调节装置，其特征在于，所述穿孔曝气装置包括空气立管、分配管及穿孔管;
所述空气立管一端与所述分配管连接，一端与鼓风机连接;
所述分配管两侧设置多个与之连通的穿孔管;
所述穿孔管在其下部45度角度处交替开孔，且所述穿孔管管中心距所述隔室底面的距离为200～300毫米。
10.根据权利要求1-9任一项所述的一种工业废水pH调节装置，其特征在于，还包括与所述pH在线仪连接的PLC控制器，与所述加药管连接的加药控制装置，所述PLC控制器连接并控制所述加药控制装置。
说明书
一种工业废水pH调节装置
技术领域
本实用新型涉及一种工业废水pH调节装置。
背景技术
酸(碱)性废水是一种常见的工业废水。金属表面处理的电镀生产线、制革工业的鞣制生产线、有色金属冶炼生产线、以及冷轧钢厂生产线常有酸性废水排放;造纸厂、印染厂生产线常有碱性废水排放。酸(碱)性废水未经处理直接排放或虽然经过处理但未达到国家规定的排放标准向环境排放，将会对人类环境造成严重污染和破坏。
目前酸(碱)性废水处理技术包括酸碱性废水相互中和法、投药中和法等。这两种方法的共同点是通过酸性物质和碱性物质在中和池中发生中和反应，所需要的设施包括中和反应池、机械搅拌器、加药装置(包括变频泵)、PLC控制装置、设置在中和反应池末端的pH在线仪;依据pH检测反馈值，通过PLC控制调节加药泵的药剂投加量。
从结构形式看，上述方法的中和池反应器属于推流式反应器。由于酸碱中和反应需要反应时间，以及废水在推流式反应器中有一定的停留时间，因此pH在线仪的检测值具有一定的滞后性，因此上述方法中和反应调节后的废水pH经常发生波动，甚至超出所要求的pH范围。而且，电镀行业、制革行业废水处理需要较精确调节废水pH，比如电镀行业重金属离子去除需要通过调节废水pH生成金属氢氧化物沉淀而去除，如果废水pH超过了金属氢氧化物沉淀去除所要求的pH，一方面造成药剂浪费，同时还可能导致重金属离子出水不达标。
因此，如何能创设一种pH检测准确可靠，废水出水pH波动小的，pH 真实稳定易于达标控制的新的工业废水pH调节装置，成为当前业界极需改进的目标。
实用新型内容
本实用新型的目的是提供一种工业废水pH调节装置，使其废水出水pH 波动小，pH真实稳定易于达标控制，从而克服现有的pH检测常有滞后缺陷，废水出水pH经常波动、不易达标的不足。
为实现上述目的，本实用新型采用如下技术方案：
一种工业废水pH调节装置，包括中和反应罐及废水回流装置;所述中和反应罐罐体上设有进水管、出水管以及加药管，所述加药管包括成套设置的加酸管和加碱管;所述中和反应罐由一排串联多个隔室组成，其中，在首个隔室上设置所述进水管及加药管，末个隔室上设置所述出水管，在首个隔室与末个隔室之间的至少一个隔室上也设置所述加药管;所述首个隔室、末个隔室、以及两者之间设有所述加药管的隔室内分别安装有pH在线仪;所述废水回流装置包括从末个隔室通向首个隔室的废水回流管。
作为本实用新型进一步地改进，所述中和反应罐由第一至第四一排串联四个隔室组成，所述第一隔室上设置所述进水管及第一套加药管，所述第四隔室上设置所述出水管，所述第三隔室上设置第二套加药管;所述第一隔室、第三隔室以及第四隔室内分别安装有第一至第三pH在线仪;所述废水回流装置包括从第四隔室通向第一隔室的废水回流管。
所述第一至第四4个隔室由位于所述中和反应罐内部的第一至第三隔板分隔而成，其中，所述第一隔板和第三隔板侧下部开孔，所述第二隔板侧上部开孔。
所述第一pH在线仪靠近所述进水管入口处;所述第二pH在线仪靠近所述第二隔板的开孔处;所述第三pH在线仪靠近所述出水管的出口处。
所述废水回流管上安装有电动调节阀门。
所述废水回流装置还包括安装在末个隔室内与所述废水回流管连接的废水提升装置。
所述废水提升装置包括空气管、废水提升管，所述废水提升管下端为喇叭口，上端为弯头连接管，所述空气管穿过喇叭口进入废水提升管内，所述弯头连接管与所述废水回流管连接。
还包括布置在每个隔室中的穿孔曝气装置。
所述穿孔曝气装置包括空气立管、分配管及穿孔管;所述空气立管一端与所述分配管连接，一端与鼓风机连接;所述分配管两侧设置多个与之连通的穿孔管;所述穿孔管在其下部45度角度处交替开孔，且所述穿孔管管中心距所述隔室底面的距离为200～300毫米。
还包括与所述pH在线仪连接的PLC控制器，与所述加药管连接的加药控制装置，所述PLC控制器连接并控制所述加药控制装置。
由于采用上述技术方案，本实用新型至少具有以下优点：
(1)通过隔板(墙)将废水中和罐罐体分割为多个反应室，并设置至少两处加药管，以及多个pH在线仪，实现废水实时pH值的准确监控。
(2)通过设置废水回流装置，使整个反应罐体的反应混合更充分，有效克服了中和反应和pH在线监测的滞后性不足，pH在线仪的数据结果波动小，出水pH更稳定，出水pH调节更可靠。
(3)利用PLC控制实现反馈调节，确保精确调节控制废水出水pH，确保处理后的水质参数达标，同时减少药剂浪费。
