申请日2015.09.02
公开(公告)日2016.03.09
IPC分类号C02F1/42; C02F1/62; C02F103/16; C02F101/22
摘要
本实用新型公开了一种电镀含铬废水在线回收装置，包括过滤器和处理容器，过滤器的底部通过废液进入管与提升泵相连接，过滤器的底部与处理容器的底部通过导通管相连通，处理容器的中部设有吸附铬离子的酚基球状树脂基团填料，还设有饱和树脂基团逆洗容器，在饱和树脂基团逆洗容器的顶部设有稀氢氧化钠溶液喷嘴，在饱和树脂基团逆洗容器的底部设有铬酸钠收集管，在过滤器内自废液进入管向导通管依次设有第一分水球、第一清洗喷淋嘴、第二分水球、第二清洗喷淋嘴和蜂窝活性碳。本实用新型的结构简单、使用稳定性好，其不需要添加任何药品，故而大大减少了二次污染，提高了处理效率，降低了处理成本，适用性好，实用性强。

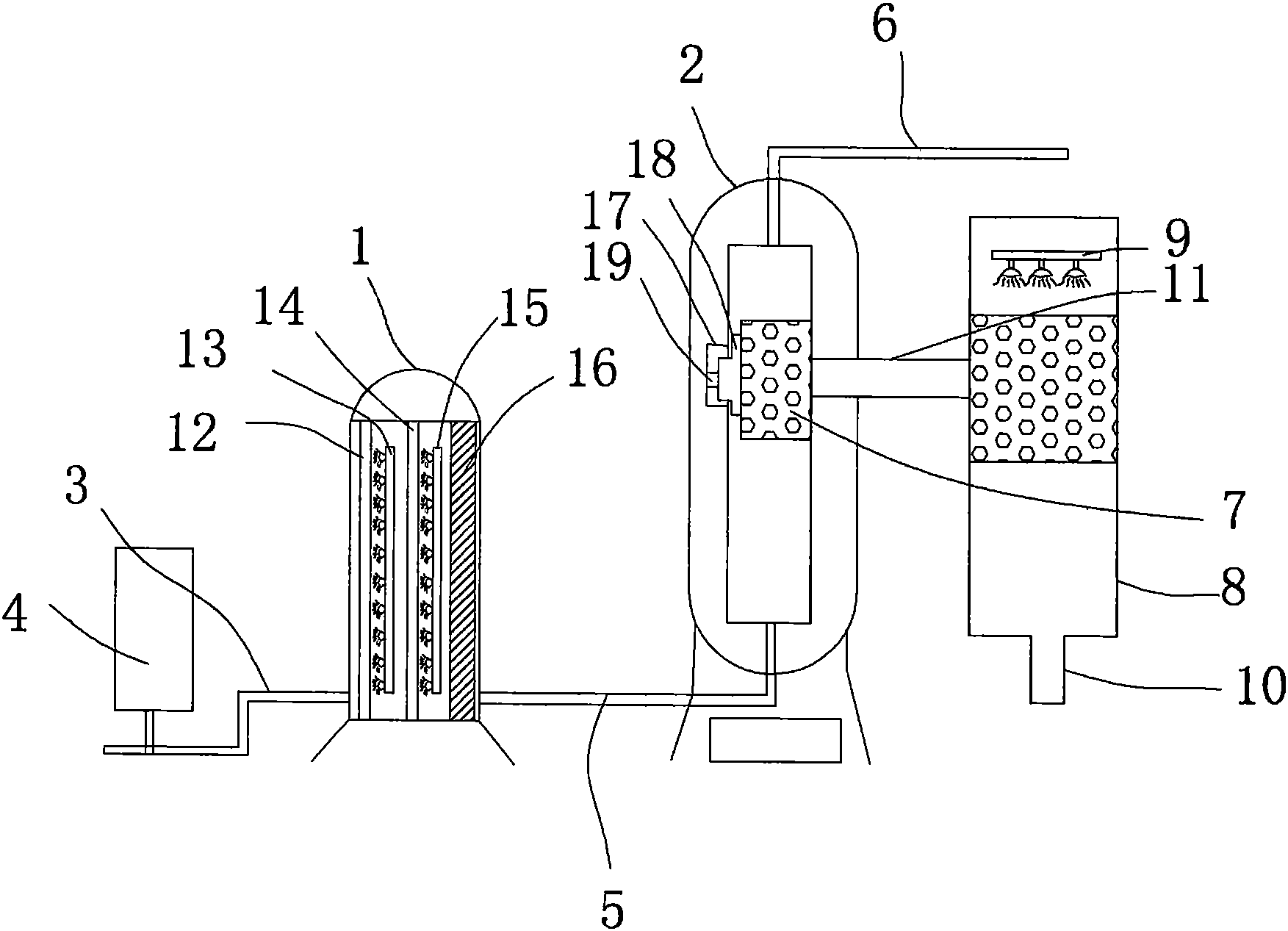

摘要附图
权利要求书
1.一种电镀含铬废水在线回收装置，包括过滤器和处理容器，所述过滤器的底部通过废液进入管与提升泵相连接，所述过滤器的底部与所述处理容器的底部通过导通管相连通，在所述处理容器的顶部设有纯净水排出管，其特征在于：所述处理容器的中部设有吸附铬离子的酚基球状树脂基团填料，还设有饱和树脂基团逆洗容器，在所述饱和树脂基团逆洗容器的顶部设有稀氢氧化钠溶液喷嘴，在所述饱和树脂基团逆洗容器的底部设有铬酸钠收集管，所述饱和树脂基团逆洗容器的中部与所述处理容器的中部通过循环控制管相连通，在所述过滤器内自废液进入管向导通管依次设有第一分水球、第一清洗喷淋嘴、第二分水球、第二清洗喷淋嘴和蜂窝活性碳。
2.根据权利要求1所述的电镀含铬废水在线回收装置，其特征在于：在所述处理容器的内壁上设有调节凹腔，在所述调节凹腔内设有调节板，在所述调节板与所述调节凹腔之间设有调节伸缩杆，所述酚基球状树脂基团填料抵压在所述调节板上。
3.根据权利要求2所述的电镀含铬废水在线回收装置，其特征在于：所述稀氢氧化钠溶液喷嘴内为4-8%稀氢氧化钠溶液。
说明书
电镀含铬废水在线回收装置
技术领域
本实用新型属于含铬废水处理设备技术领域，具体涉及一种电镀含铬废水在线回收装置。
背景技术
含铬废水排放后集中处理，在流程中需添加还原剂、酸、碱调节到合适的pH值，再加入絮凝剂将锌重金属絮凝沉降，含铬污泥属危废需交由有资质的专业公司处理。水经生化处理后才可排放。其中调节pH值及还原剂至为关键，经常因pH计反应速率不同而反复加药形成浪费也提高处理成本，更造成后续处理的难度，一定程度上会影响处理效率，甚至无法达标，适用性和实用性受到限制。
发明内容
为了解决上述技术问题，本实用新型是提供一种结构简单、使用稳定性好且处理成本低的电镀含铬废水在线回收装置。
实现本实用新型目的的技术方案是一种电镀含铬废水在线回收装置，包括过滤器和处理容器，所述过滤器的底部通过废液进入管与提升泵相连接，所述过滤器的底部与所述处理容器的底部通过导通管相连通，在所述处理容器的顶部设有纯净水排出管，所述处理容器的中部设有吸附铬离子的酚基球状树脂基团填料，还设有饱和树脂基团逆洗容器，在所述饱和树脂基团逆洗容器的顶部设有稀氢氧化钠溶液喷嘴，在所述饱和树脂基团逆洗容器的底部设有铬酸钠收集管，所述饱和树脂基团逆洗容器的中部与所述处理容器的中部通过循环控制管相连通，在所述过滤器内自废液进入管向导通管依次设有第一分水球、第一清洗喷淋嘴、第二分水球、第二清洗喷淋嘴和蜂窝活性碳。酚基球状树脂基团是一种聚苯乙烯架构的强碱性阳离子交换树脂。它具有优越的化学性能的特殊銨官能基，并且由于其天然的无裂纹特性而具有优异的操作性能，交换容量大，交换速度快，使用寿命长。
在所述处理容器的内壁上设有调节凹腔，在所述调节凹腔内设有调节板，在所述调节板与所述调节凹腔之间设有调节伸缩杆，所述酚基球状树脂基团填料抵压在所述调节板上。
所述稀氢氧化钠溶液喷嘴内为4-8%稀氢氧化钠溶液。树脂基团吸附饱和后以4-8%稀氢氧化钠逆洗将铬洗出得到纯净的铬酸钠溶液，再经脱钠树脂还原为铬酸可回到镀槽使用，既可节约成本又减少处置费用，水资源可持续循环利用。
本实用新型具有积极的效果：本实用新型的结构简单、使用稳定性好，其通过含铬废水通过树脂基团时强有力的螯合作用会将铬离子交换电位而吸附于树脂，达到将重金属分离的目的，水再经过阴离子树脂将水中三价铬去除，使总铬达到回用标准，其不需要添加任何药品，故而大大减少了二次污染，提高了处理效率，降低了处理成本，适用性好，实用性强。
