申请日2015.09.02
公开(公告)日2016.03.09
IPC分类号C02F9/02; C02F1/42; C02F1/28; C02F101/20
摘要
本实用新型公开了一种电镀含金银废水在线回收装置，包括过滤器和处理容器，过滤器的底部通过废液进入管与提升泵相连接，过滤器的顶部与处理容器的底部通过导通管相连通，在处理容器的顶部设有纯净水排出管，在处理容器的侧壁上设有更换通道，在处理容器的内壁上设有限位卡槽，限位卡槽与更换通道对称设置，在处理容器内设有承载网，承载网活动设置在更换通道内且端部抵压在限位卡槽内，在承载网上设有酚基球状树脂基团填料，在更换通道与承载网连接处设有耐腐蚀密封垫层。本实用新型的结构简单、使用稳定性好，大大减少了二次污染，提高了处理效率，降低了处理成本，适用性好，实用性强。

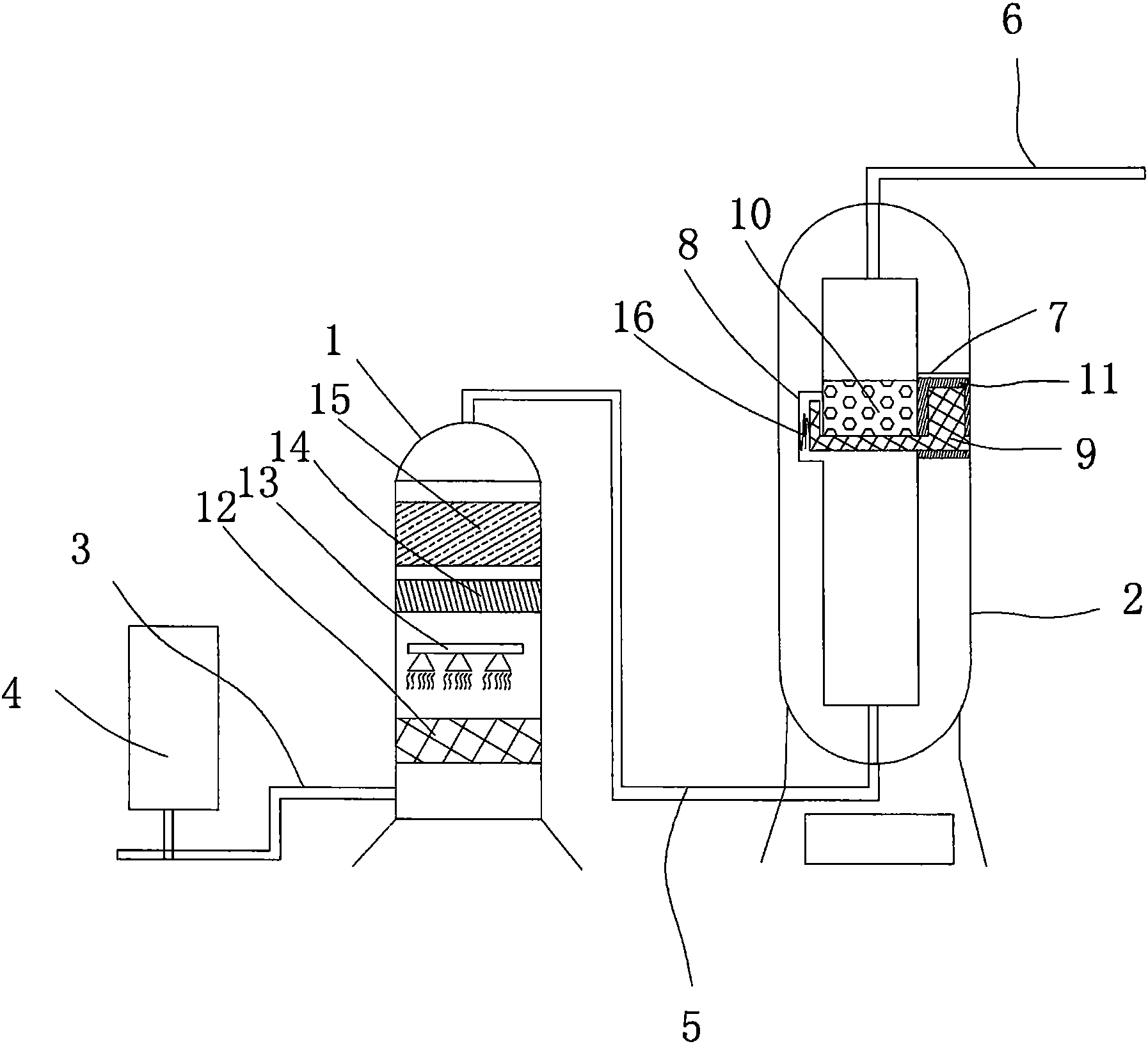

摘要附图
权利要求书
1.一种电镀含金银废水在线回收装置，包括过滤器和处理容器，所述过滤器的底部通过废液进入管与提升泵相连接，所述过滤器的顶部与所述处理容器的底部通过导通管相连通，在所述处理容器的顶部设有纯净水排出管，其特征在于：在所述处理容器的侧壁上设有更换通道，在所述处理容器的内壁上设有限位卡槽，所述限位卡槽与所述更换通道对称设置，在所述处理容器内设有承载网，所述承载网活动设置在所述更换通道内且端部抵压在所述限位卡槽内，在所述承载网上设有酚基球状树脂基团填料，在所述更换通道与所述承载网连接处设有耐腐蚀密封垫层。
2.根据权利要求1所述的电镀含金银废水在线回收装置，其特征在于：所述过滤器内自废液进入管向导通管依次设有过滤网层、喷淋嘴层、分水球层和蜂窝活性碳层。
3.根据权利要求2所述的电镀含金银废水在线回收装置，其特征在于：所述酚基球状树脂基团填料的厚度为50mm。
4.根据权利要求3所述的电镀含金银废水在线回收装置，其特征在于：在所述限位卡槽与所述承载网之间设有耐腐蚀材料拉簧。
说明书
电镀含金银废水在线回收装置
技术领域
本实用新型属于废水回收装置技术领域，具体涉及一种电镀含金银废水在线回收装置。
背景技术
含金、银废水排放于电解回收或以镍烧结网置换回收，虽可回收金、银但污水仍含有氰化物需妥善处理，容易造成二次污染，同时其回收效率也较为有限，回收率也不能完全，回收成本较高，故而适用性和实用性一定程度上受到限制。
发明内容
为了解决上述技术问题，本实用新型是提供一种结构简单、使用稳定性好且回收成本低的电镀含金银废水在线回收装置。
实现本实用新型目的的技术方案是一种电镀含金银废水在线回收装置，包括过滤器和处理容器，所述过滤器的底部通过废液进入管与提升泵相连接，所述过滤器的顶部与所述处理容器的底部通过导通管相连通，在所述处理容器的顶部设有纯净水排出管，在所述处理容器的侧壁上设有更换通道，在所述处理容器的内壁上设有限位卡槽，所述限位卡槽与所述更换通道对称设置，在所述处理容器内设有承载网，所述承载网活动设置在所述更换通道内且端部抵压在所述限位卡槽内，在所述承载网上设有酚基球状树脂基团填料，在所述更换通道与所述承载网连接处设有耐腐蚀密封垫层。酚基球状树脂基团是一种聚苯乙烯架构的强碱性阳离子交换树脂。它具有优越的化学性能的特殊銨官能基，并且由于其天然的无裂纹特性而具有优异的操作性能，交换容量大，交换速度快，使用寿命长。
所述过滤器内自废液进入管向导通管依次设有过滤网层、喷淋嘴层、分水球层和蜂窝活性碳层。
所述酚基球状树脂基团填料的厚度为50mm。
在所述限位卡槽与所述承载网之间设有耐腐蚀材料拉簧。
本实用新型具有积极的效果：本实用新型的结构简单、使用稳定性好，其通过含金银废水通过树脂基团时强有力的螯合作用会将金银离子交换电位而吸附于树脂，达到将重金属分离的目的，其不需要添加任何药品，故而大大减少了二次污染，提高了处理效率，降低了处理成本，适用性好，实用性强。
