申请日2015.09.14
公开(公告)日2016.04.20
IPC分类号C02F9/14
摘要
一种不产生浓缩液的垃圾渗滤液处理系统，包括进水管、调节池、超声波膜生物反应装置、超声波高级氧化装置，其中进水管与调节池连通，进水管与调节池之间设有细格栅;调节池的出水管与超声波膜生物反应装置连通，超声波膜生物反应装置与设置在其旁边的废水处理生物菌培养箱连通;超声波膜生物反应装置的出水管与超声波高级氧化装置连通，超声波高级氧化装置与设置在其旁边的铁碳载体投料装置相连通，超声波高级氧化装置设有排水管。本实用新型结构紧凑，占地面积小，基建投入成本降低;设备清洗简单，处理污水效率高;经过本实用新型处理之后的垃圾渗滤液最后产生的污泥少，不产生浓缩液，企业不必再专门对污泥以及浓缩液进行存储处理。

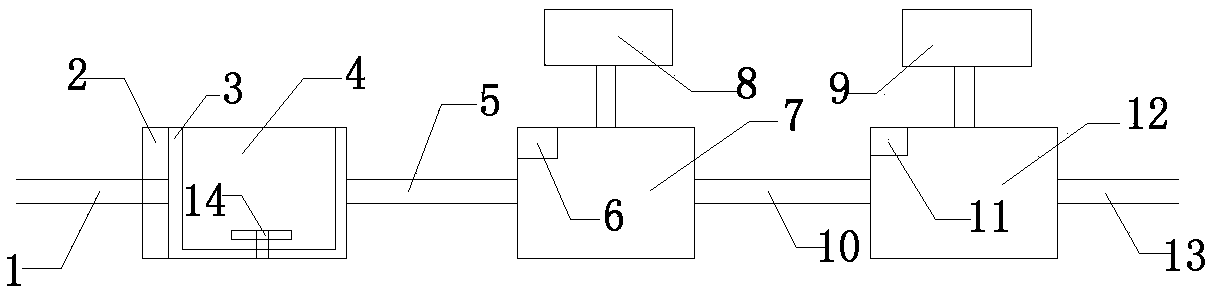

摘要附图
权利要求书
1.一种不产生浓缩液的垃圾渗滤液处理系统，其特征在于：所述系统包括进水管、调节池、超声波膜生物反应装置、超声波高级氧化装置，其中进水管与调节池连通，进水管与调节池之间设有细格栅，调节池内设有搅拌装置;调节池的出水管与超声波膜生物反应装置连通，超声波膜生物反应装置包括第一超声波装置和膜生物反应装置，超声波膜生物反应装置与设置在其旁边的废水处理生物菌培养箱连通;超声波膜生物反应装置的出水管与超声波高级氧化装置连通，超声波高级氧化装置包括第二超声波装置，第二超声波装置的超声波频率为20-40kHz，超声波高级氧化装置与设置在其旁边的铁碳载体投料装置相连通，超声波高级氧化装置设有排水管。
2.如权利要求1所述的一种不产生浓缩液的垃圾渗滤液处理系统，其特征在于：所述搅拌装置为叶轮搅拌装置。
3.如权利要求1所述的一种不产生浓缩液的垃圾渗滤液处理系统，其特征在于：所述调节池包括一层由耐酸性瓷砖铺成保护层。
说明书
一种不产生浓缩液的垃圾渗滤液处理系统
技术领域
本实用新型涉及垃圾污水处理设备领域，特别是一种不产生浓缩液的垃圾渗滤液处理系统。
背景技术
垃圾渗滤液是指来源于垃圾填埋场中垃圾本身含有的水分、进入填埋场的雨雪水及其他水分，是一种成分复杂的高浓度有机废水。如若不加处理而直接排入环境，会造成严重的环境污染。目前主要采用膜生物处理工艺，这个过程需要A/O生化池、MBR、NF/RO。实践表明这种工艺存在如下不足：膜组件极容易被污泥堵塞，难清洗，膜寿命短;能耗高，加药残留易产生二次污染;A/O池污泥产量高，处理污泥所需费用高;整个系统最后会产生30%-40%的浓缩液，难以存储或者处理。
实用新型内容
为了解决上述问题，本实用新型提供了一种占地面积省，操作简单，运营成本低，不产生浓缩液的垃圾渗滤液处理系统。
一种不产生浓缩液的垃圾渗滤液处理系统，包括进水管、调节池、超声波膜生物反应装置、超声波高级氧化装置，其中进水管与调节池连通，进水管与调节池之间设有细格栅，调节池内设有搅拌装置;调节池的出水管与超声波膜生物反应装置连通，超声波膜生物反应装置包括第一超声波装置和膜生物反应装置，超声波膜生物反应装置与设置在其旁边的废水处理生物菌培养箱连通;超声波膜生物反应装置的出水管与超声波高级氧化装置连通，超声波高级氧化装置包括第二超声波装置，第二超声波装置的超声波频率为20-40kHz，超声波高级氧化装置与设置在其旁边的铁碳载体投料装置相连通，超声波高级氧化装置设有排水管。
进一步的，所述搅拌装置为叶轮搅拌装置。
进一步的，所述调节池包括一层由耐酸性瓷砖铺成保护层。由于垃圾渗滤液PH值一般呈酸性，故需要对调节池进行保护。
本实用新型中垃圾渗滤液进入调节池后，直接进入超声波膜生物反应装置、超声波高级氧化装置，在超声波、废水处理生物菌、膜组件联合处理之后，即可达标排放或回用，不需要投加化学药剂，不需要传统工艺中的A/O生化池以及NF/RO。膜组件在超声波的清洗作用下，清洗简单方便，不易堵塞。
本实用新型提供的一种不产生浓缩液的垃圾渗滤液处理系统，结构紧凑，占地面积小，基建投入成本降低;设备清洗简单，处理污水效率高;经过本实用新型处理之后的垃圾渗滤液最后产生的污泥少，不产生浓缩液，企业不必再专门对污泥以及浓缩液进行存储处理。
