申请日2015.09.14
公开(公告)日2016.03.02
IPC分类号C02F9/02
摘要
本实用新型公开养殖污水三相分离器，包括三相分离器及其进水泵，所述三相分离器为圆柱状，所述三相分离器的底部为反应区，反应区的上部为圆台状的集气室，所述集气室顶部设有格栅网，所述集气室侧壁为污泥沉淀板，所述污泥沉淀板底部设有三角齿轮孔，所述污泥沉淀板与三相分离器的侧壁组成污泥沉淀区，所述污泥沉淀区的顶部设有出水堰槽，所述出水堰槽中预埋由出水管;优点在于：通过设有集气室能使气体与泥水分离，气体逸出时在水面形成的气泡能够被细密的格栅网消除;通过在污泥沉淀板底部设置三角齿轮孔，污水能进入沉淀区，进行泥水分离，沉淀的污泥能从三角齿轮孔进入反应区;通过在出水堰槽上设有三角堰板，沉淀区的上清液能均匀平衡出水。

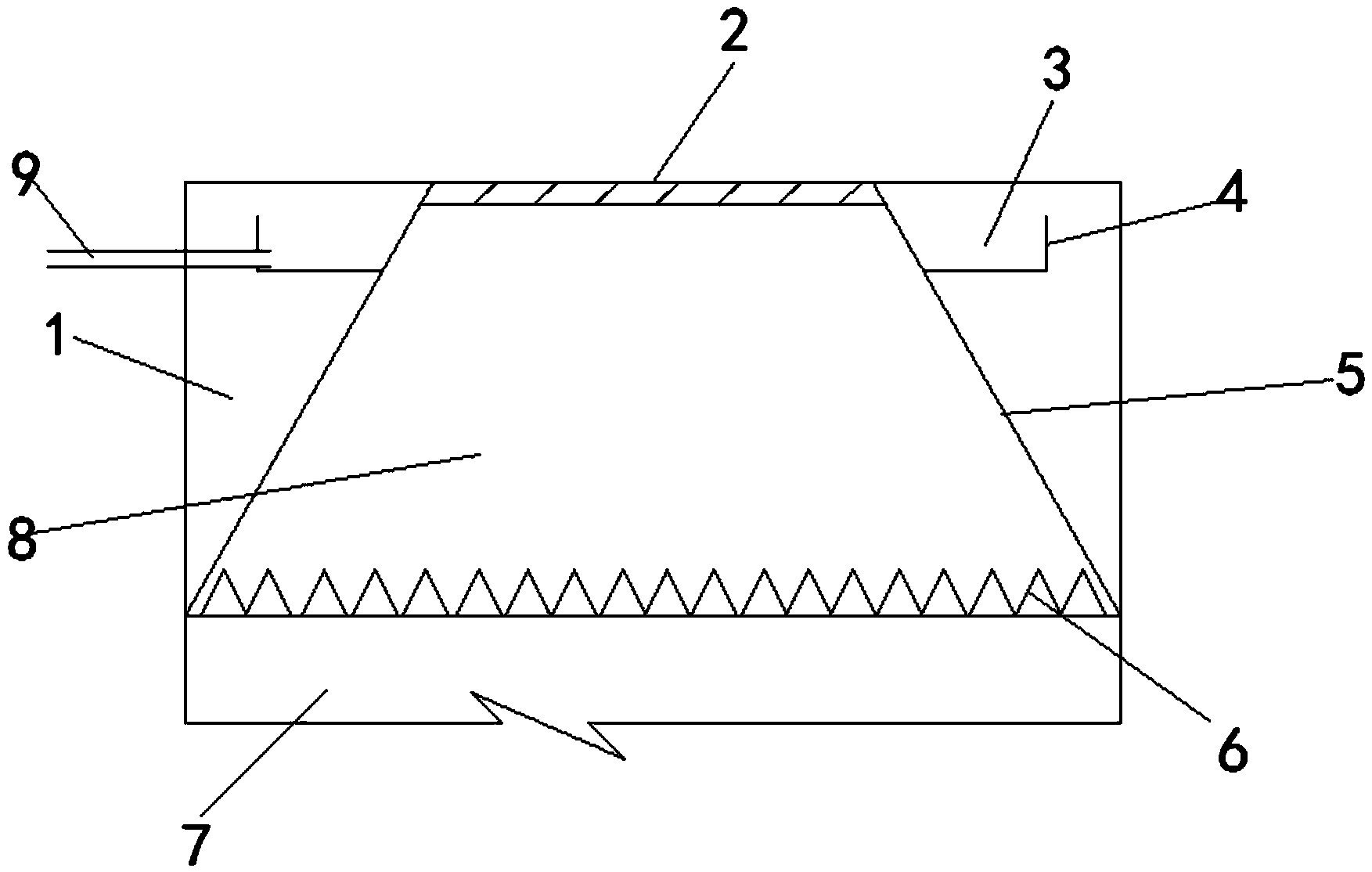

摘要附图
权利要求书
1.养殖污水三相分离器，包括三相分离器及其进水泵，所述三相分离器为圆柱状，其特征在于，所述三相分离器的底部为反应区，反应区的上部为圆台状的集气室，所述集气室顶部设有格栅网，所述集气室侧壁为污泥沉淀板，所述污泥沉淀板底部设有三角齿轮孔，所述污泥沉淀板与三相分离器的侧壁组成污泥沉淀区，所述污泥沉淀区的顶部设有出水堰槽，所述出水堰槽中预埋有出水管。
2.根据权利要求1所述养殖污水三相分离器，其特征在于，所述出水堰槽上设有三角堰板。
说明书
养殖污水三相分离器
技术领域
本实用新型属于污水处理领域，具体涉及污水三相分离技术。
背景技术
三相分离是污水处理的重要阶段，对污泥床的正常运行和出水水质十分重要。市面上有多种三相分离器，大多按固液和气液两相分离的方法进行设计，在负荷较高时会出现污泥流失现象，反应器负荷有所限制，大规模生产应用的三相分离器并不普遍。在分离器中，泥与水并不能完全分离，在出水时容易带走不易沉淀的污泥;另外，废水处理时会产生气泡，目前并无有效的措施能够消除大量的气泡。
发明内容
本实用新型提供养殖污水三相分离器，以解决泥水分离不彻底，出水会带走污泥，气泡无法有效消除的问题。
养殖污水三相分离器，包括三相分离器及其进水泵，所述三相分离器为圆柱状，所述三相分离器的底部为反应区，反应区的上部为圆台状的集气室，所述集气室顶部设有格栅网，所述集气室侧壁为污泥沉淀板，所述污泥沉淀板底部设有三角齿轮孔，所述污泥沉淀板与三相分离器的侧壁组成污泥沉淀区，所述污泥沉淀区的顶部设有出水堰槽，所述出水堰槽中预埋由出水管。
进一步地，所述出水堰槽上设有三角堰板。
通过上述可知，本实用新型的优点在于：通过设有集气室能使气体与泥水分离，气体逸出时在水面形成的气泡能够被细密的格栅网消除;通过在污泥沉淀板底部设置三角齿轮孔，污水能进入沉淀区，进行泥水分离，沉淀的污泥能从三角齿轮孔进入反应区;通过在出水堰槽上设有三角堰板，沉淀区的上清液能均匀平衡出水。
