申请日2015.09.14
公开(公告)日2016.01.20
IPC分类号C02F9/08
摘要
本实用新型公开了一种贮水箱中饮用水保鲜的水处理装置，包括贮水箱、紫外灯除菌箱、臭氧除菌箱、饮用水箱、出水口、控制阀和处理装置本体，所述贮水箱设置处理装置本体的最上端;所述贮水箱的下方设置有砂石层、超滤膜层和活性炭层;所述紫外灯除菌箱设置在超滤膜层的下方;所述紫外灯除菌箱的内部安装有紫外灯和隔板;所述紫外灯除菌箱的下方安装有臭氧除菌箱;所述臭氧除菌箱的内部设置有臭氧发生器;所述饮用水箱设置在臭氧除菌箱的下方;所述出水口设置在处理装置本体的最下端;所述出水口上安装有控制阀，并且该种贮水箱中饮用水保鲜的水处理装置保鲜时间长，处理安全可靠，实用性强、造价合理且使用寿命久，适合推广使用。

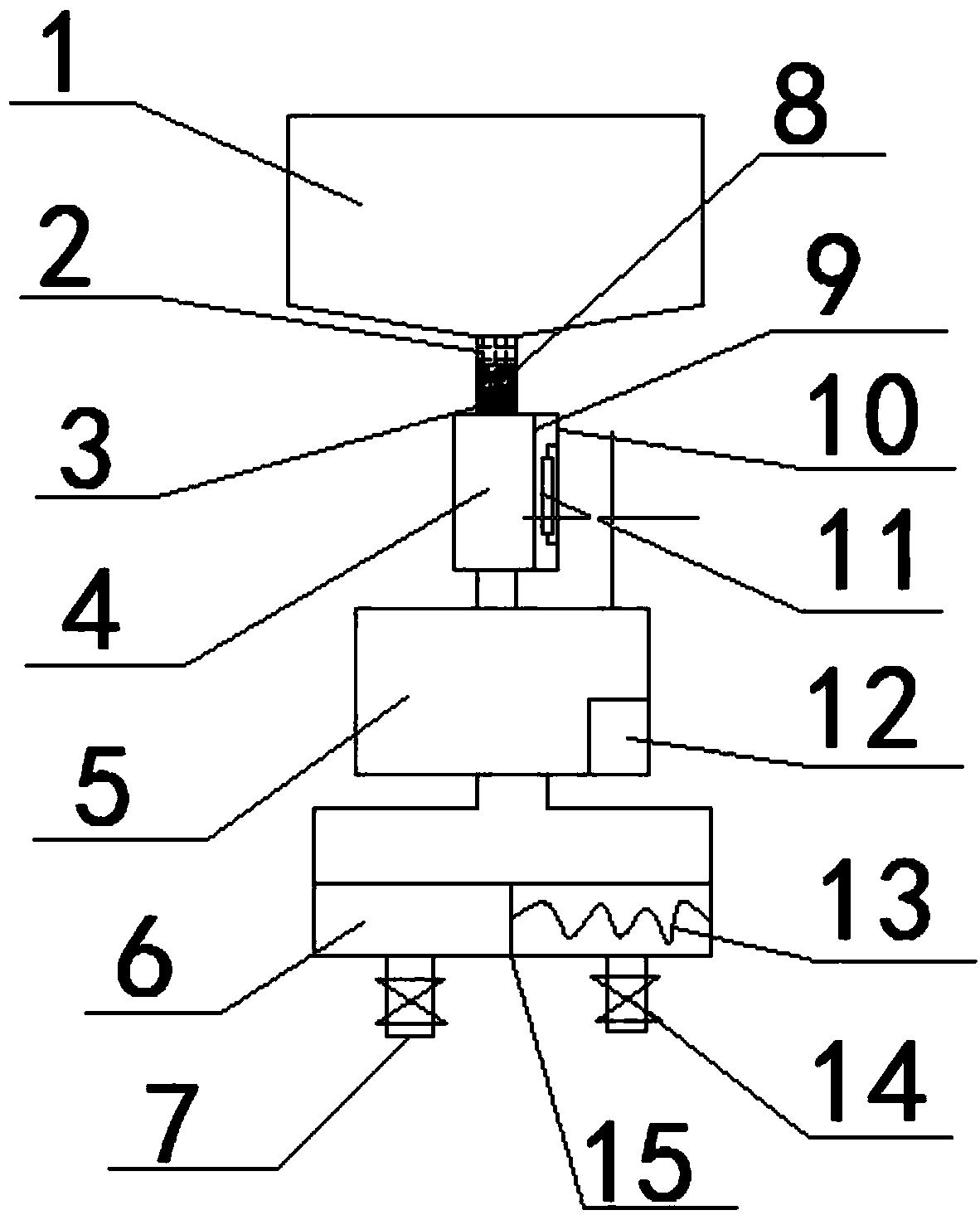

摘要附图
权利要求书
1.一种贮水箱中饮用水保鲜的水处理装置，包括贮水箱(1)、紫外灯除菌箱(4)、臭氧除菌箱(5)、饮用水箱(6)、出水口(7)、控制阀(14)和处理装置本体(15)，其特征在于：所述贮水箱(1)设置在处理装置本体(15)的最上端;所述贮水箱(1)的下方设置有砂石层(2)、超滤膜层(3)和活性炭层(8);所述紫外灯除菌箱(4)设置在超滤膜层(3)的下方;所述紫外灯除菌箱(4)的内部安装有紫外灯(11)和隔板(9);所述紫外灯除菌箱(4)的下方安装有臭氧除菌箱(5);所述臭氧除菌箱(5)的内部设置有臭氧发生器(12);所述饮用水箱(6)设置在臭氧除菌箱(5)的下方;所述出水口(7)设置在处理装置本体(15)的最下端;所述出水口(7)上安装有控制阀(14)。
2.根据权利要求1所述的一种贮水箱中饮用水保鲜的水处理装置，其特征在于：所述贮水箱(1)的底部采用V型结构且与砂石层(2)可分开进行拆卸。
3.根据权利要求1或2所述的一种贮水箱中饮用水保鲜的水处理装置，其特征在于：所述紫外灯除菌箱(4)的隔板(9)采用高透光材料制成且外层设置有反光镜(10)。
4.根据权利要求3所述的一种贮水箱中饮用水保鲜的水处理装置，其特征在于：所述饮用水箱(6)分为两部分且一侧安装有电阻加热丝(13)。
5.根据权利要求1或4所述的一种贮水箱中饮用水保鲜的水处理装置，其特征在于：所述饮用水箱(6)采用高密封性结构。
说明书
一种贮水箱中饮用水保鲜的水处理装置
技术领域
本实用新型涉及一种水处理装置，具体是一种贮水箱中饮用水保鲜的水处理装置，属于水净化装置领域。
背景技术
人类进行水处理的方式已经有相当多年历史，物理方法包括利用各种孔径大小不同的滤材，利用吸附或阻隔方式，将水中的杂质排除在外，吸附方式中较重要者为以活性炭进行吸附，阻隔方法则是将水通过滤材，让体积较大的杂质无法通过，进而获得较为干净的水，但传统的水处理装置由于贮水箱的密封性不够好，经常会造成二次污染，从而会影响水的使用并且储水箱由于放置时间过长可能会造成内部水质的变质，影响人们的身体健康。因此，针对上述问题而设计了一种贮水箱中饮用水保鲜的水处理装置。
实用新型内容
针对上述现有技术存在的问题，本实用新型提供一种贮水箱中饮用水保鲜的水处理装置，具有保鲜时间长，处理安全可靠，实用性强、造价合理且使用寿命久等优点，通过优化整体结构，满足不同使用要求。
为实现上述目的，本实用新型采用的技术方案是：一种贮水箱中饮用水保鲜的水处理装置，包括贮水箱、紫外灯除菌箱、臭氧除菌箱、饮用水箱、出水口、控制阀和处理装置本体，所述贮水箱设置处理装置本体的最上端;所述贮水箱的下方设置有砂石层、超滤膜层和活性炭层;所述紫外灯除菌箱设置在超滤膜层的下方;所述紫外灯除菌箱的内部安装有紫外灯和隔板;所述紫外灯除菌箱的下方安装有臭氧除菌箱;所述臭氧除菌箱的内部设置有臭氧发生器;所述饮用水箱设置在臭氧除菌箱的下方;所述出水口设置在处理装置本体的最下端;所述出水口上安装有控制阀。
进一步，所述贮水箱的底部采用V型结构且与砂石层可分开进行拆卸。
进一步，所述紫外灯除菌箱的隔板采用高透光材料制成且外层设置有反光镜。
进一步，所述饮用水箱分为两部分且一侧安装有电阻加热丝。
进一步，所述饮用水箱采用高密封性结构。
本实用新型的有益效果是：所述贮水箱的底部采用V型结构且与砂石层可分开进行拆卸，便于水全部会流出不会造成少数地方有积水且能够进行分别更换;所述紫外灯除菌箱的隔板采用高透光材料制成且外层设置有反光镜，使紫外灯消毒更加的全面和有效;所述饮用水箱分为两部分且一侧安装有电阻加热丝，便于进行不同要求的饮用水要求;所述饮用水箱采用高密封性结构，防止进行二次污染，并且该种贮水箱中饮用水保鲜的水处理装置保鲜时间长，处理安全可靠，实用性强、造价合理且使用寿命久，适合推广使用。
