申请日2015.09.14
公开(公告)日2016.01.20
IPC分类号C02F9/14
摘要
本实用新型涉及一种污水回收高效再生系统，包括有通过管道依次相连通的污水收集池、重金属脱除池、微电解池、有机物脱除池、混凝池、活性炭过滤器、超滤装置及再生水收集池，重金属脱除池带有重金属脱除剂添加装置，微电解池内设置有铁碳微电解填料过滤层，有机物脱除池内设置有活性污泥填料过滤层，在活性污泥填料过滤层的下方设置有连接鼓风机的多气孔喷吹管，混凝池带有混凝药剂添加装置。该污水回收高效再生系统能够将经过二级处理的污水很好地转化成达标的中水(再生水)，处理过程合理、效率高、成本低，得到的中水可广泛用于灌溉、绿化、保洁、冷却等多个领域，可以减少自来水的使用，节约宝贵的淡水资源并减轻对环境的污染。

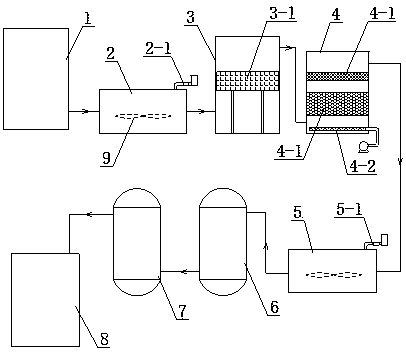

摘要附图
权利要求书
1.一种污水回收高效再生系统，其特征在于：包括有通过管道依次相连通的污水收集池(1)、重金属脱除池(2)、微电解池(3)、有机物脱除池(4)、混凝池(5)、活性炭过滤器(6)、超滤装置(7)及再生水收集池(8)，重金属脱除池(2)带有重金属脱除剂添加装置(2-1)，微电解池(3)内设置有铁碳微电解填料过滤层(3-1)，有机物脱除池(4)内设置有活性污泥填料过滤层(4-1)，在活性污泥填料过滤层(4-1)的下方设置有连接鼓风机的多气孔喷吹管(4-2)，混凝池(5)带有混凝药剂添加装置(5-1)。
2.根据权利要求1所述的一种污水回收高效再生系统，其特征在于：在所述的重金属脱除池(2)与混凝池(5)内均设置有由减速电机驱动的搅动叶轮(9)。
3.根据权利要求1所述的一种污水回收高效再生系统，其特征在于：在有机物脱除池(4)内的活性污泥填料过滤层(4-1)的上方设置有高密度纤维丝过滤层(4-3)。
说明书
污水回收高效再生系统
技术领域
本实用新型涉及一种污水回收高效再生系统。
背景技术
随着工业化的发展，水资源越来越短缺，污水排放量越来越大，面源污染加剧，加上缺少适用和节能的治理技术，污水管网和水处理设施建设滞后等，成为我国新农村和城市化建设的障碍之一。我国将环境保护作为一项基本国策，保护水资源，节能减排，势在必行。现有的污水处理一般将污水处理达标后排放，但是这部分水还有很大的利用价值，进一步处理达到杂用水标准后，可广泛用于灌溉、绿化、保洁、冷却等多个领域，可以减少自来水的使用。
实用新型内容
本实用新型要解决的技术问题是：提供一种污水回收高效再生系统，用于对经过二级处理的污水进行进一步处理以使之成为可再利用的中水，从而达到节约水资源、减轻对环境的污染的目的。
本实用新型解决其技术问题所采用的技术方案是：一种污水回收高效再生系统，包括有通过管道依次相连通的污水收集池、重金属脱除池、微电解池、有机物脱除池、混凝池、活性炭过滤器、超滤装置及再生水收集池，重金属脱除池带有重金属脱除剂添加装置，微电解池内设置有铁碳微电解填料过滤层，有机物脱除池内设置有活性污泥填料过滤层，在活性污泥填料过滤层的下方设置有连接鼓风机的多气孔喷吹管，混凝池带有混凝药剂添加装置。
该污水回收高效再生系统的运行流程如下：经过二级处理的污水首先进入污水收集池，积累到一定的储存量后进入重金属脱除池进行重金属的脱除，脱除重金属的污水再进入微电解池，微电解池内的铁碳微电解填料过滤层在污水中会形成无数个微电池系统，在其作用空间构成一个电场，产生1.2V的电位差对废水进行电解处理，有效降解污水中的有机污染物，同时还能促使污水中的很多物质发生氧化还原反应，对于有色废水还能破坏其中的有色物质的发色基团或助色基团，达到降解脱色的作用，生成的Fe2+进一步氧化成Fe3+，它们的水合物具有较强的吸附、絮凝活性，能大量吸附污水中分散的微小颗粒、金属粒子及有机大分子，经过微电解池电解处理后的污水继而进入有机物脱除池，有机物脱除池内的多气孔喷吹管对污水喷吹使其不断运动并与活性污泥填料过滤层充分接触，污水在通过活性污泥填料过滤层时悬浮物可被有效去除，各种有机物得以有效降解、去除，通过活性污泥填料过滤层的污水进而再由高密度纤维丝过滤层进行过滤，以进一步截留污水中的悬浮物及生物絮体，从有机物脱除池流出的污水再进入混凝池，与加入的混凝药剂充分混合(使污水中的杂质发生凝聚与絮凝)，混合了混凝药剂的污水再进入活性炭过滤器中进行过滤，至此污水中的大部分杂质被截留，然后污水进入超滤装置，超滤装置利用其加压膜分离技术对污水进行进一步过滤，得到中水(再生水)，中水由再生水收集池收集待用。中水的使用范围很广泛，可用于厕所冲洗、园林农田灌溉、城市绿化、道路保洁、洗车、城市喷泉、冷却设备补充用水等等。
进一步地说，在所述的重金属脱除池与混凝池内均设置有由减速电机驱动的搅动叶轮，以促进污水与重金属脱除剂、混凝药剂的混合，提高过滤效果。
再进一步地说，在有机物脱除池内的活性污泥填料过滤层的上方设置有高密度纤维丝过滤层，高密度纤维丝过滤层空隙多，比表面积大，截留效果较强。
本实用新型的有益效果是：该污水回收高效再生系统能够将经过二级处理的污水很好地转化成达标的中水(再生水)，处理过程合理、效率高、成本低，得到的中水可广泛用于灌溉、绿化、保洁、冷却等多个领域，可以减少自来水的使用，节约宝贵的淡水资源并减轻对环境的污染
