申请日2015.09.17
公开(公告)日2016.01.13
IPC分类号B01F5/12; C02F1/52
摘要
本实用新型公开了一种基于潜水泵的污水加药混合输送装置，包括泵体、进液管、底座、出液管，所述泵体的下部连接底座，泵体内安装有搅拌装置，所述泵体的底面设置进水口，所述底座设置开孔，所述进液管的出液端伸入开孔与进水口连通。与现有技术相比，1：本实用新型通过潜水泵的使用，将液体输送所需的输送功能和物料混合功能结合为一体，节省了传统加药混合设备占用面积。2：本实用新型结构简单，便于快速拆卸。3：本实用新型体积轻巧，便于在不同的作业点间快速移动。

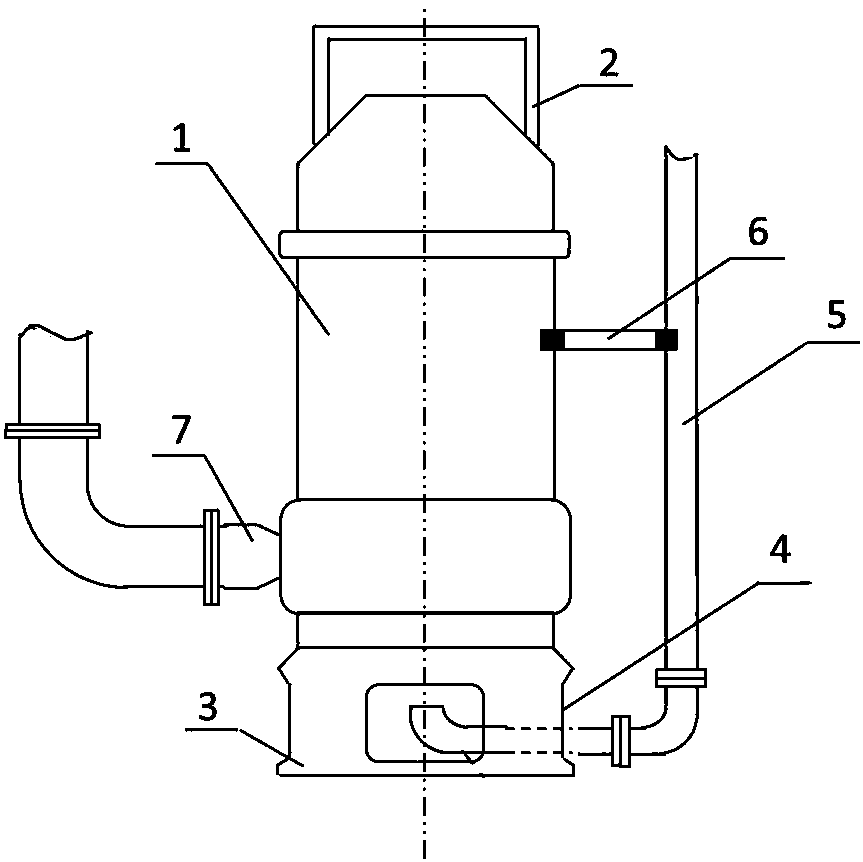

摘要附图
权利要求书
1.一种基于潜水泵的污水加药混合输送装置，其特征在于：包括泵体(1)、进液管(5)、底座(3)、出液管(7)，所述泵体(1)的下部连接底座(3)，泵体(1)内安装有搅拌装置，所述泵体(1)的底面设置进水口 (8)，所述底座(3)设置开孔(4)，所述进液管(5)的出液端伸入开孔(4) 与进水口(8)连通。
2.根据权利要求1所述的基于潜水泵的污水加药混合输送装置，其特征在于：所述泵体(1)上部设置提手(2)，所述设有4个开孔(4)，所述4个开孔(4)均匀分布于底座的四周。
3.根据权利要求1所述的基于潜水泵的污水加药混合输送装置，其特征在于：所述进液管(5)通过固定支架(6)固定于泵体(1)。
4.根据权利要求1所述的基于潜水泵的污水加药混合输送装置，其特征在于：所述进液管(5)的出液端与泵体(1)的进水口(8)处于同心圆位置。
说明书
基于潜水泵的污水加药混合输送装置
技术领域
本实用新型涉及一种污水加药混合输送装置，特别涉及一种基于潜水泵的污水加药混合输送装置。
背景技术
在日常的污水处理过程中，采用加药絮凝已经成为污水处理的一个基本流程之一，传统的处理过程中，需要在固定的大容积的容器中，加入药剂，进行充分搅拌，然后絮凝后今后下一级处理工序，需要的容器容积和设备较多，设备较笨重，而在一些移动式撬装的污水处理过程中，更加简易和方便的加药混合方式对于撬装设备的容积需求更小，本发明主要针对污水处理撬装设备的进行的一种高效、简易、方便的加药混合设计。避免了传统加药混合设备的对容积的使用需求，提高了撬装加药设备的方便性。
发明内容
为了克服上述缺陷，本实用新型提供了一种基于潜水泵的污水加药混合输送装置。
本实用新型为了解决其技术问题所采用的技术方案是：一种基于潜水泵的污水加药混合输送装置，包括泵体、进液管、底座、出液管，所述泵体的下部连接底座，泵体内安装有搅拌装置，所述泵体的底面设置进水口，所述底座设置开孔，所述进液管的出液端伸入开孔与进水口连通。
作为本实用新型的进一步改进，所述泵体上部设置提手，所述设有4个开孔，所述4个开孔均匀分布于底座的四周。
作为本实用新型的进一步改进，所述进液管通过固定支架焊接固定于泵体。
作为本实用新型的进一步改进，所述进液管的出液端与泵体的进水口处于同心圆位置。
本实用新型的有益效果是：与现有技术相比，
1：本实用新型通过潜水泵的使用，将液体输送所需的输送功能和物料混合功能结合为一体，节省了传统加药混合设备占用面积。
2：本实用新型结构简单，便于快速拆卸。
3：本实用新型体积轻巧，便于在不同的作业点间快速移动。
