申请日2015.09.17
公开(公告)日2016.01.13
IPC分类号E03F5/22
摘要
本实用新型公开了一种一体化污水提升泵站，包括：筒体，所述筒体上设有进水管和出水管，所述筒体内部设有污水提升泵，所述污水提升泵的出水口与所述出水管相连通，所述筒体的上部固定与所述筒体的内腔相通的通气管，所述筒体的上部还固定设有电控箱，所述筒体的内部还设有固定设置在所述筒体内壁上的操作平台，在所述进水管的管路上设有粉碎格栅。本实用新型的一体化污水提升泵站通过在进水管处设有粉碎格栅，粉碎格栅将污水中的杂物粉碎，使得污水中的杂物可随着污水排出，不需要人工清理污水中携带的杂物，大大减轻了工作人员的工作量和保证了泵站的正常运行。

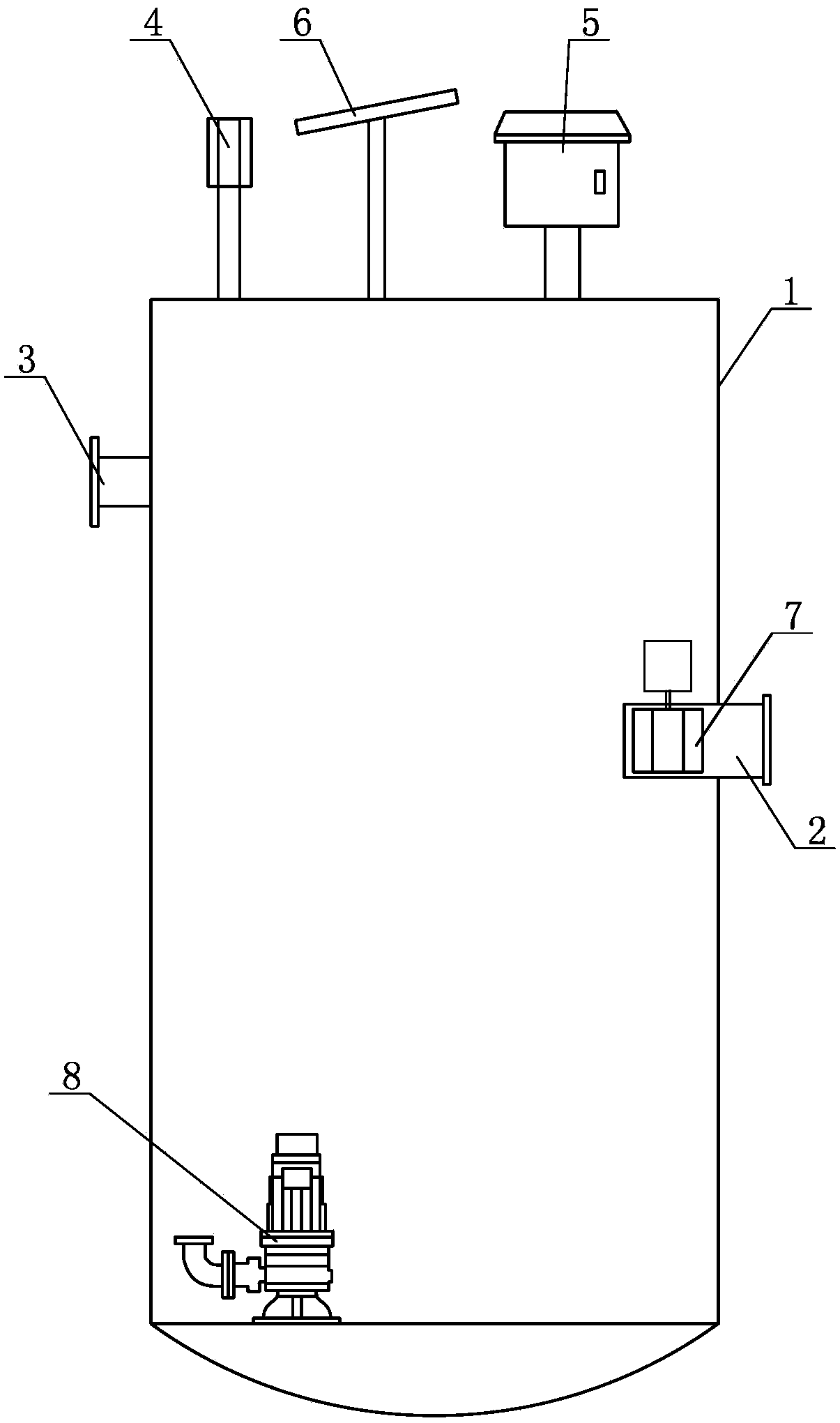

摘要附图
权利要求书
1.一体化污水提升泵站，包括：筒体，所述筒体上设有进水管和出水管，所述筒体内部设有污水提升泵，所述污水提升泵的出水口与所述出水管相连通，所述筒体的上部固定与所述筒体的内腔相通的通气管，所述筒体的上部还固定设有电控箱，所述筒体的内部还设有固定设置在所述筒体内壁上的操作平台，其特征在于，在所述进水管的管路上设有粉碎格栅。
2.如权利要求1所述的一体化污水提升泵站，其特征在于，所述筒体的底部为圆弧形，所述污水提升泵的进水口与所述筒体的最低处相连通。
3.如权利要求2所述的一体化污水提升泵站，其特征在于，所述电控箱内设有RS485移动通讯模块。
4.如权利要求3所述的一体化污水提升泵站，其特征在于，所述污水提升泵为双铰刀粉碎性型潜污泵。
5.如权利要求1-4任一项所述的一体化污水提升泵站，其特征在于，所述筒体的上部设有太阳能板。
说明书
一体化污水提升泵站
技术领域
本实用新型涉及污水处理设备技术领域，具体的说，是一种一体化污水提升泵站。
背景技术
一体化污水提升泵站结构组成包括：玻璃钢罐筒(主体)、污水提升泵、格栅、操作平台、进水管、出水管、电控箱、通风管、液位控制器。
格栅设在提升泵站的进水管的管路上，用于除污水中较大的悬浮物，以减轻后续处理工艺的负荷，起到保护水泵、管道的作用。目前，现有的一体化污水提升泵站用大多采用手工格栅，手工格栅拦截的杂物，需要人工定期将杂物从手工格栅上清理掉，以保证一体化污水提升泵站的正常工作。但是人工清理手工格栅存在以下问题：一、人员需定期进入泵站，工作量大;二、清理不及时，容易造成管道污堵，影响系统正常运行。
上述两个问题严重制约了一体化污水提升泵站的正常使用，急需一种可将进水管中的杂物粉碎的一体化污水提升泵站。
发明内容
本实用新型所要解决的技术问题是：提供一种在进水管管路上设有粉碎装置的一体化污水提升泵站。
为解决上述技术问题，本实用新型的技术方案是：一体化污水提升泵站，包括：筒体，所述筒体上设有进水管和出水管，所述筒体内部设有污水提升泵，所述污水提升泵的出水口与所述出水管相连通，所述筒体的上部固定与所述筒体的内腔相通的通气管，所述筒体的上部还固定设有电控箱，所述筒体的内部还设有固定设置在所述筒体内壁上的操作平台，所述进水管处设有粉碎格栅。
优选的，所述筒体的底部为圆弧形，所述污水提升泵的进水口与所述筒体的最低处相连通。
优选的，所述电控箱内设有RS485移动通讯模块。
优选的，所述污水提升泵为双铰刀粉碎性型潜污泵。
优选的，所述筒体的上部设有太阳能板。
采用了上述技术方案后，本实用新型的有益效果是：
由于在进水管的管路上设有粉碎格栅，粉碎格栅将来自进水管的污水中的杂物粉碎，避免将进水管和出水管堵塞，可减轻工作人员的工作量和保证泵站的正常使用。
由于筒体的底部为圆弧形，圆弧形的底部可使污水中的杂物集中在筒体内腔的最低处，便于清理杂物。
由于电控箱内设有RS485移动通讯模块，RS485移动通讯模块可直接向泵站管理人员发送运行故障信息，实现真正的无人看守，大大节省泵站运行的人工管理费，减轻人员的劳动强度，实现人员的合理化配置。
