申请日2015.09.17
公开(公告)日2016.01.13
IPC分类号B65F5/00
摘要
本实用新型公开一种大临板房楼层污水垃圾收集装置，包括具有垃圾进口和垃圾出口的垃圾传送管道，所述垃圾传送管道竖直设置在板房的底层与顶层之间，所述垃圾进口设置在垃圾传送管道的上端;在所述垃圾进口处的下边缘设有向上倾斜的挡板，所述垃圾进口的上边缘通过转轴活动连接一块盖板，所述盖板面积大于等于垃圾进口面积;所述垃圾传送管道下端设有垃圾出口，所述垃圾出口下方设有垃圾收集桶。本实用新型装置集垃圾、污水收集为一体，提高了使用效率，节约了其他投入成本;生活在活动板房楼上的人员不用为了扔垃圾、倒污水而跑上跑下，为其提供便捷;保护了生活区的环境，也为卫生工作者减轻了工作量;从源头上杜绝了一下高空抛物造成的安全隐患。

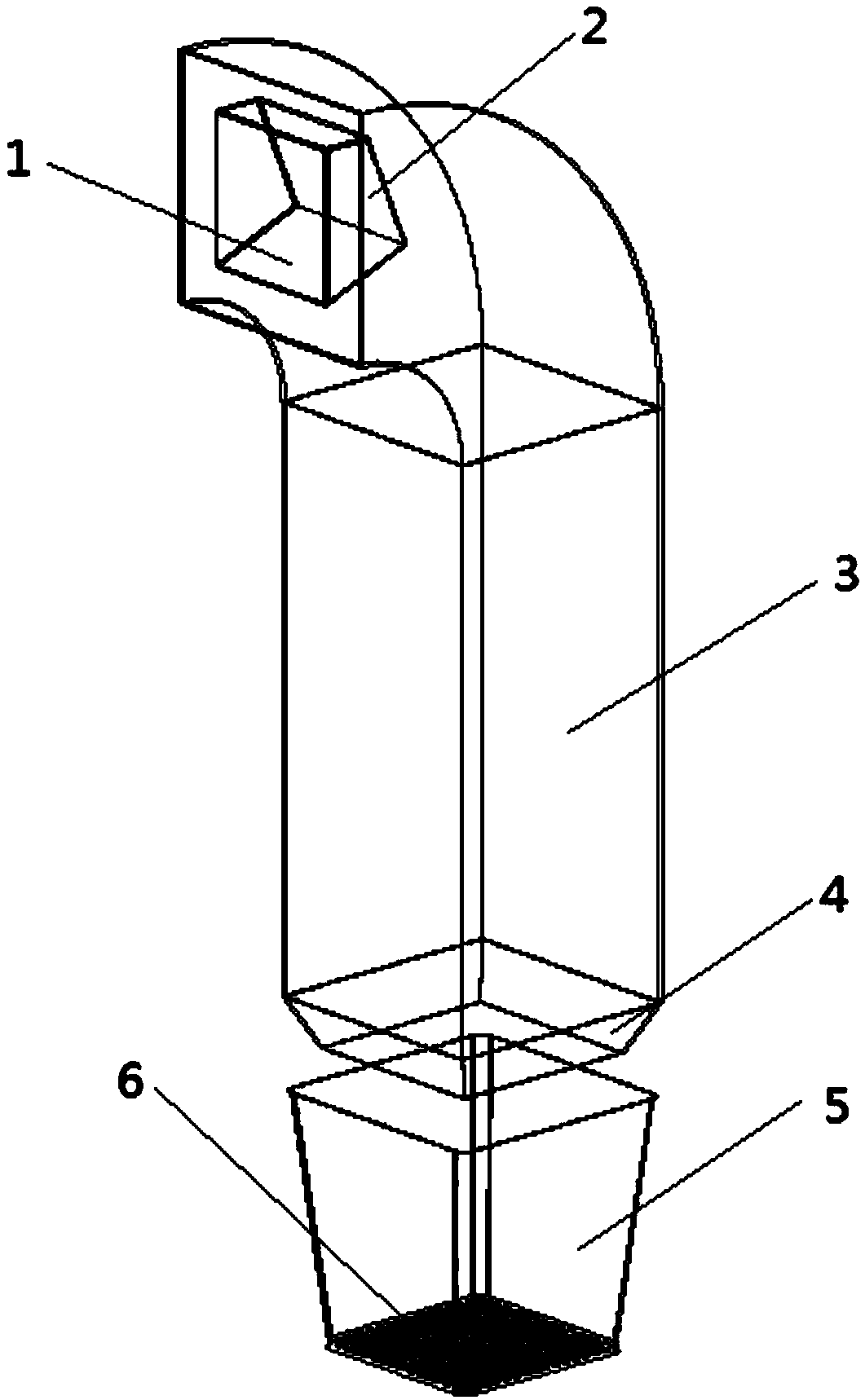

摘要附图
权利要求书
1.一种大临板房楼层污水垃圾收集装置，包括具有垃圾进口和垃圾出口的垃圾传送管道，其特征在于：所述垃圾传送管道竖直设置在板房的底层与顶层之间，所述垃圾进口设置在垃圾传送管道的上端;在所述垃圾进口处的下边缘设有向上倾斜的挡板，所述垃圾进口的上边缘通过转轴活动连接一块盖板，所述盖板面积大于等于垃圾进口面积;所述垃圾传送管道下端设有垃圾出口，所述垃圾出口下方设有垃圾收集桶。
2.根据权利要求1所述的大临板房楼层污水垃圾收集装置，其特征在于：所述垃圾出口处四周设有向内收缩的挡板。
3.根据权利要求1所述的大临板房楼层污水垃圾收集装置，其特征在于：所述垃圾收集桶底部设有多个孔洞。
4.根据权利要求1所述的大临板房楼层污水垃圾收集装置，其特征在于：所述垃圾传送管道为矩形管或圆形管。
说明书
一种大临板房楼层污水垃圾收集装置
技术领域
本实用新型涉及一种污水垃圾收集装置，具体的说是一种大临板房楼层污水垃圾收集装置，属于建筑施工技术领域。
背景技术
对于一些大型施工项目，由于工程量较大，现场施工人员较多，生活区人口集中，居住的多为两层或三层的活动板房，由于某些人员因上下楼麻烦，从而出现了将生活垃圾和污水直接从楼上往下倾倒泼洒。夏天气温较高，易产生异味，招引蝇虫;冬天温度低至零下，致使路面结冰，引发行人摔倒，而且不易清理;若抛出的是酒瓶之类的硬物或者热水，更有可能对其他人员造成人身财产伤害，而且由于人员众多，时间不定，加大了管理成本和难度。以上种种现象都与安全文明工地的宗旨相悖。
现有生活区的做法大多是在地面设立集中的垃圾池、垃圾桶，楼上的部分生活人员将生活垃圾、污水抛洒之后再安排卫生工作人员清扫地面。缺点：一、没有从源头上制止这种行为的发生;二、事后清理费时费力，而且已经污染了生活环境;三、有可能对地面上的人员造成人身财产伤害。
实用新型内容
本实用新型所要解决的技术问题是，针对以上现有技术的缺点，提出一种大临板房楼层污水垃圾收集装置，保护生活区环境，杜绝意外安全隐患，减轻卫生工作量。
为了解决上述技术问题，本实用新型的技术方案是通过以下方式实现的：提供一种大临板房楼层污水垃圾收集装置，包括具有垃圾进口和垃圾出口的垃圾传送管道，所述垃圾传送管道竖直设置在板房的底层与顶层之间，所述垃圾进口设置在垃圾传送管道的上端;在所述垃圾进口处的下边缘设有向上倾斜的挡板，所述垃圾进口的上边缘通过转轴活动连接一块盖板，所述盖板面积大于等于垃圾进口面积;所述垃圾传送管道下端设有垃圾出口，所述垃圾出口下方设有垃圾收集桶。
本实用新型进一步限定技术方案：前述的大临板房楼层污水垃圾收集装置，所述垃圾出口处四周设有向内收缩的挡板。
前述的大临板房楼层污水垃圾收集装置，所述垃圾收集桶底部设有多个孔洞，当垃圾和污水从上部落下时，污水通过孔洞过滤流出直接排到底部预留的排水口。
进一步的，前述的具大临板房楼层污水垃圾收集装置，所述垃圾传送管道为矩形管或圆形管。
本实用新型的有益效果是：本实用新型装置集垃圾、污水收集为一体，提高了使用效率，节约了其他投入成本;生活在活动板房楼上的人员不用为了扔垃圾、倒污水而跑上跑下，为其提供便捷;保护了生活区的环境，也为卫生工作者减轻了工作量;从源头上杜绝了一下高空抛物造成的安全隐患。
