申请日2017.11.30
公开(公告)日2018.03.09
IPC分类号C02F11/12; C02F11/14
摘要
本发明公开了一种移动式污泥脱水设备及方法，包括可以整体安装在车辆上的吸污单元、泡药单元、絮凝单元、脱水单元、自卸储泥单元及电控单元，所述吸污单元通过管道依次与所述泡药单元、絮凝单元、脱水单元及自卸储泥单元连接，污泥经吸污单元进入脱水设备，脱水单元对经过絮凝单元絮凝后的污泥进行脱水处理，所述电控单元分别与所述吸污单元、泡药单元、絮凝单元、脱水单元、自卸储泥单元连接，为整个污泥脱水设备的正常运行提供电力驱动。该设备集吸污、供药、絮凝、脱水、储运及供电于一体，解决了分布式、小型，特别是农村的污水处理设施的污泥清运难题，使污泥清运减量化，方便了污泥的进一步集中、资源化处理。

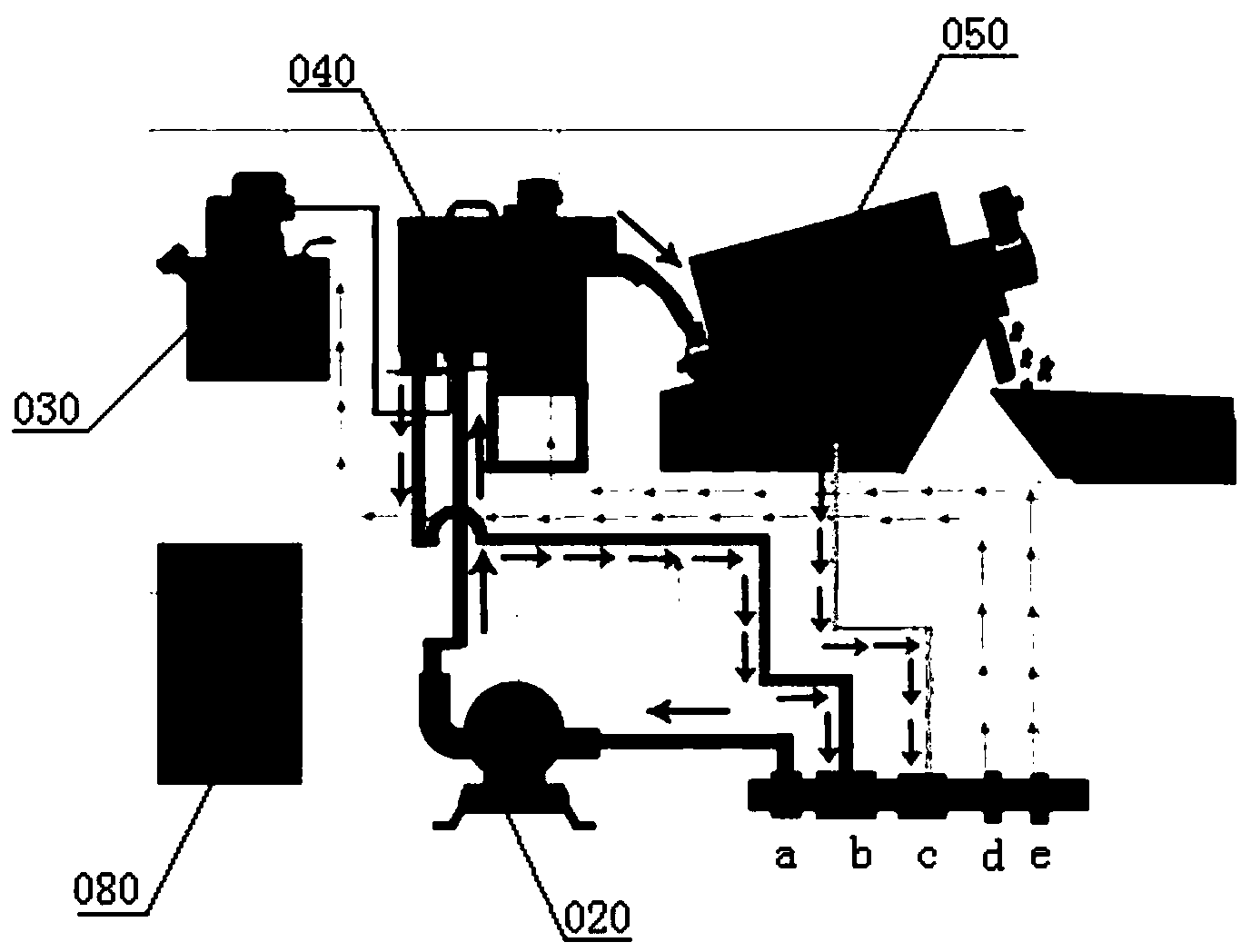

摘要附图
权利要求书
1.一种移动式污泥脱水设备，其特征在于：包括可以整体安装在车辆上的吸污单元、泡药单元、絮凝单元、脱水单元、自卸储泥单元及电控单元，所述吸污单元通过管道依次与所述泡药单元、絮凝单元、脱水单元及自卸储泥单元连接，污泥经吸污单元进入脱水设备，脱水单元对经过絮凝单元絮凝后的污泥进行脱水处理，所述电控单元分别与所述吸污单元、泡药单元、絮凝单元、脱水单元、自卸储泥单元连接，为整个污泥脱水设备的正常运行提供电力驱动。
2.根据权利要求1所述的一种移动式污泥脱水设备，其特征在于：所述吸污单元包括凸轮泵，所述凸轮泵连接外部及内部管路。
3.根据权利要求1所述的一种移动式污泥脱水设备，其特征在于：所述泡药单元包括泡药箱、液位计及用于溶液定量供给的计量泵。
4.根据权利要求3所述的一种移动式污泥脱水设备，其特征在于：所述泡药箱中设有带有搅拌轴的第一搅拌电机，所述第一搅拌电机安装于所述泡药箱的上部。
5.根据权利要求3所述的一种移动式污泥脱水设备，其特征在于：所述计量泵采用电磁膜片计量泵，所述电磁膜片计量泵位于所述泡药箱的一侧。
6.根据权利要求1所述的一种移动式污泥脱水设备，其特征在于：所述絮凝单元包括絮凝槽及带有搅拌桨叶的第二搅拌电机，所述絮凝槽的上端设有溢流堰，絮凝完成的污泥通过所述溢流堰溢流至所述脱水单元内。
7.根据权利要求1所述的一种移动式污泥脱水设备，其特征在于：所述脱水单元包括脱水机，所述脱水机将污泥从絮凝的间隙水和游离水中挤压出来，并通过碟片间隙排出。
8.根据权利要求7所述的一种移动式污泥脱水设备，其特征在于：所述脱水机采用叠螺式脱水机，通过所述叠螺式脱水机的变螺距挤压和背压板挤压，污泥自絮凝的间隙水和游离水中被挤压出来，被挤压所得污泥通过背压板排出。
9.根据权利要求1所述的一种移动式污泥脱水设备，其特征在于：所述自卸储泥单元包括储泥槽，所述储泥槽内设有电动推杆和连杆机构，以增大自卸倾角。
10.根据权利要求1-9中任一项所述的一种移动式污泥脱水设备的污泥脱水方法，其特征在于：向泡药单元加入絮凝剂，以使吸污单元吸入的污水在絮凝单元沉淀，脱水单元对絮凝完成的污水进行脱水处理，并将处理后的污泥输送至自卸储泥单元，将处理得到的水通过管道排出。
说明书
一种移动式污泥脱水设备及方法
技术领域
本发明涉及污泥脱水技术领域，具体的说，是涉及一种移动式污泥脱水设备及方法。
背景技术
污水厂在处理污水时，每天会产生大量的污泥这些污泥含有大量的易分解有机物，对环境具有潜在污染能力，并对水处理设备造成一定影响，甚至造成设备不能正常运行。但是传统的污泥处理方法污泥含水率高，体量庞大，运输困难，堆放破坏环境。因此，在污泥运输前，对污泥进行脱水处理，减小含水率，降低有机物含量并见减小体积重量，成为了污泥处理行之有效的方法。
由于我国农村水处理设施较为分散，且规模较小，污水处理厂也无法针对这种情况建设污泥处理设施，因而现行的污泥处理方法粗暴简单，大大影响了农村生态环境。
现有的污泥脱水处理主要以污水处理厂大型脱水生产线为主，脱水机的形式有离心式、板框式，这两种形式的脱水机设备体积大、功耗大，且需配备泵房、泡药供给槽罐等。对于分布式、小型的污水处理设施，产生的污泥量较少，建设污泥脱水车间费用高，相对效益低下，污泥清运时体量大，含水率高。
发明内容
本发明为了解决上述问题，提出了一种移动式污泥脱水设备及方法，该设备集吸污、供药、絮凝、脱水、储运及供电于一体，解决了分布式、小型，特别是农村的污水处理设施的污泥清运难题，使污泥清运减量化，方便了污泥的进一步集中、资源化处理。且采用一台设备即可实现对数处污水处理设施进行污泥脱水处理、方便快捷，成本低。
为了实现上述目的，本发明采用如下技术方案：
一种移动式污泥脱水设备，包括可以整体安装在车辆上的吸污单元、泡药单元、絮凝单元、脱水单元、自卸储泥单元及电控单元，所述吸污单元通过管道依次与所述泡药单元、絮凝单元、脱水单元及自卸储泥单元连接，污泥经吸污单元进入脱水设备，脱水单元对经过絮凝单元絮凝后的污泥进行脱水处理，所述电控单元分别与所述吸污单元、泡药单元、絮凝单元、脱水单元、自卸储泥单元连接，为整个污泥脱水设备的正常运行提供电力驱动。
进一步的，所述吸污单元包括凸轮泵，所述凸轮泵连接外部及内部管路。
进一步的，所述泡药单元包括泡药箱、液位计及用于溶液定量供给的计量泵。
进一步的，所述泡药箱中设有带有搅拌轴的第一搅拌电机，所述第一搅拌电机安装于所述泡药箱的上部。
进一步的，所述计量泵采用电磁膜片计量泵，所述电磁膜片计量泵位于所述泡药箱的一侧。
进一步的，所述絮凝单元包括絮凝槽及带有搅拌桨叶的第二搅拌电机，所述絮凝槽的上端设有溢流堰，絮凝完成的污泥通过所述溢流堰溢流至所述脱水单元内。
进一步的，所述脱水单元包括脱水机，所述脱水机将污泥从絮凝的间隙水和游离水中挤压出来，并通过碟片间隙排出。
进一步的，所述脱水机采用叠螺式脱水机，通过所述叠螺式脱水机的变螺距挤压和背压板挤压，污泥自絮凝的间隙水和游离水中被挤压出来，被挤压所得污泥通过背压板排出。
进一步的，所述自卸储泥单元包括储泥槽，所述储泥槽内设有电动推杆和连杆机构，以增大自卸倾角。
进一步的，所述电控单元包括电控箱及与所述电控箱连接的发电机。
一种采用上述移动式污泥脱水设备的污泥脱水方法，具体为：向泡药单元加入絮凝剂，以使吸污单元吸入的污水在絮凝单元沉淀，脱水单元对絮凝完成的污水进行脱水处理，并将处理后的污泥输送至自卸储泥单元，将处理得到的水通过管道排出。
与现有技术相比，本发明的有益效果为：
(1)本发明集吸污、供药、絮凝、脱水、储运及供电于一体，装载在载货车辆上，可随时随地对污泥进行脱水清运，可实现对分布式、小型的，特别是农村的污水处理设施产生的污泥进行脱水处理，使污泥清运减量化，方便了污泥的进一步集中、资源化处理。
(2)本发明采用一台设备即可实现对数处污水处理设施进行污泥脱水处理、方便快捷，成本低。
