申请日2017.11.30
公开(公告)日2018.03.06
IPC分类号C02F11/00; C02F11/12; C02F9/14; C02F103/20
摘要
一种污水微生物处理系统，属于畜牧设备领域。本发明包括固液过滤装置、污水微生物净化装置;所述固液过滤装置包括镂空导架、与所述镂空导架传动连接的过滤盘、设于镂空导架上方的多个喷淋器、以及设于镂空导架下方的集水槽;所述集水槽的出水口通过进水管与所述污水微生物净化装置相连;所述污水微生物净化装置包括颗粒过滤层、设于所述颗粒过滤层下方的第一过滤芯和第二过滤芯、以及设于净化装置底部的搅拌器。本发明通过冲刷、过滤的方式将混杂在动物固体粪便中的污水进行滤除至集水槽，再通过污水物生物净化装置进行污水微生物处理，提高了养殖场环境。

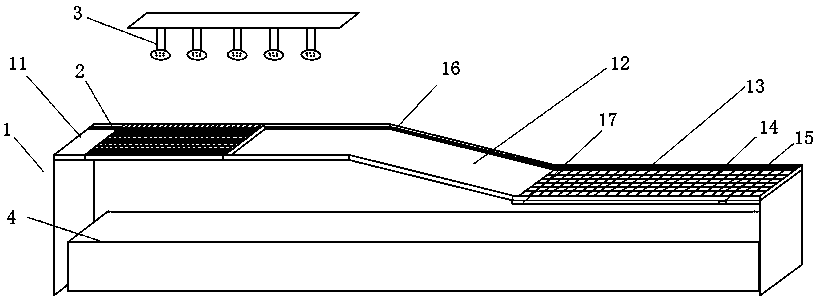

摘要附图
权利要求书
1.一种污水微生物处理系统，其特征在于，包括固液过滤装置、污水微生物净化装置;所述固液过滤装置包括镂空导架、与所述镂空导架传动连接的过滤盘、设于镂空导架上方的多个喷淋器、以及设于镂空导架下方的集水槽;所述集水槽的出水口通过进水管与所述污水微生物净化装置相连;所述污水微生物净化装置包括颗粒过滤层、设于所述颗粒过滤层下方的第一过滤芯和第二过滤芯、以及设于净化装置底部的搅拌器。
2.根据权利要求1所述的一种污水微生物处理系统，其特征在于，所述第一过滤芯为RO膜滤芯;所述第二过滤芯为活性炭滤芯。
3.根据权利要求1所述的一种污水微生物处理系统，其特征在于，所述污水微生物净化装置还设有位于所述颗粒过滤层上方的注水口。
4.根据权利要求1所述的一种污水微生物处理系统，其特征在于，所述污水微生物净化装置还在其底部设有出水口和出水阀。
5.根据权利要求4所述的一种污水微生物处理系统，其特征在于，在所述出水口处设于碱性能量球。
6.根据权利要求1所述的一种污水微生物处理系统，其特征在于，所述镂空导架分为前支架、中支架、后支架;所述前支架与所述后支架均水平设置且前者设置高度高于后者设置高度;所述中支架倾斜连接所述前支架和所述后支架;多个喷淋器设于所述前支架的上方，所述后支架底部设有振动筛盘和振动器。
7.根据权利要求1所述的一种污水微生物处理系统，其特征在于，所述镂空导架侧边设有链条，所述过滤盘侧边设有在所述链条上行走的链轮。
8.根据权利要求6所述的一种污水微生物处理系统，其特征在于，所述过滤盘为网格状过滤盘，其网孔大小为10毫米×10毫米-12毫米×12毫米。
9.根据权利要求6所述的一种污水微生物处理系统，其特征在于，所述振动筛盘为网格状过滤盘，其网孔大小为6毫米×6毫米-8毫米×8毫米。
10.根据权利要求6所述的一种污水微生物处理系统，其特征在于，所述中支架相对于所述前支架向下倾斜10度-25度设置。
说明书
一种污水微生物处理系统
技术领域
本发明涉及畜牧设备技术领域，尤其涉及一种污水微生物处理系统。
背景技术
随着社会的发展，科学的进步，我国养殖业发展迅速，规模化养殖大量推广，取得了不错的业绩，但不可避免地产生了大量的“畜产公害”，如畜禽粪便、养殖污水任意堆弃、排放。随着养殖业快速发展，养殖场环境恶化加速，对水源、土壤、空气等产生进一步污染。往往，混杂在动物粪便内的污水很难处理，尤其该污水内混杂的微生物繁杂，严重污染环境。为此，急需一种简单、便捷的装置或系统对动物粪便进行固液分离，对污水微生物进行处理，改善农牧、畜牧场环境。
发明内容
本发明针对现有技术存在的问题，提出了一种改善农牧、畜牧场环境的污水微生物处理系统。
本发明是通过以下技术方案得以实现的：
一种污水微生物处理系统，包括固液过滤装置、污水微生物净化装置;所述固液过滤装置包括镂空导架、与所述镂空导架传动连接的过滤盘、设于镂空导架上方的多个喷淋器、以及设于镂空导架下方的集水槽;所述集水槽的出水口通过进水管与所述污水微生物净化装置相连;所述污水微生物净化装置包括颗粒过滤层、设于所述颗粒过滤层下方的第一过滤芯和第二过滤芯、以及设于净化装置底部的搅拌器。
作为优选，所述第一过滤芯为RO膜滤芯;所述第二过滤芯为活性炭滤芯。
作为优选，所述污水微生物净化装置还设有位于所述颗粒过滤层上方的注水口。
作为优选，所述污水微生物净化装置还在其底部设有出水口和出水阀。
作为优选，在所述出水口处设于碱性能量球。
作为优选，所述镂空导架分为前支架、中支架、后支架;所述前支架与所述后支架均水平设置且前者设置高度高于后者设置高度;所述中支架倾斜连接所述前支架和所述后支架;多个喷淋器设于所述前支架的上方，所述后支架底部设有振动筛盘和振动器。
作为优选，所述镂空导架侧边设有链条，所述过滤盘侧边设有在所述链条上行走的链轮。
作为优选，所述过滤盘为网格状过滤盘，其网孔大小为10毫米×10毫米-12毫米×12毫米。
作为优选，所述振动筛盘为网格状过滤盘，其网孔大小为6毫米×6毫米-8毫米×8毫米。
作为优选，所述中支架相对于所述前支架向下倾斜10度-25度设置。
本发明具有以下有益效果：
本发明一种污水微生物处理系统，通过冲刷、过滤的方式将混杂在动物固体粪便中的污水进行分离，且可将异味去除;再利用污水微生物净化装置对含有液体粪便、畜牧农田水的污水进行污水过滤、净化，提高了养殖场环境。
