申请日2017.11.30
公开(公告)日2018.02.23
IPC分类号C02F9/12
摘要
本发明公开了一种环保型家用污水处理装置，包括框架，框架顶端内壁正中间固定连接有固定箱，固定箱顶端固定连接有进水管，进水管两侧侧壁对称固定连接有磁铁，固定箱内部设置有过滤网，过滤网下方安装有与固定箱侧壁固定连接的支撑板，支撑板顶部沿其长度方向开设有第一通孔，支撑板顶端设置有多个吸附管，吸附管两侧安装有与支撑板顶端固定连接的挡块，且吸附管位于第一通孔正上方，固定箱底端固定连接有出水管，出水管远离固定箱的一端固定连接有连接箱，连接箱的顶端内壁固定连接有处理箱。本发明能够快速对污水进行处理，将处理后的污水进行检测，将不符合饮用的水源进行重新处理，大大提高了污水处理质量。

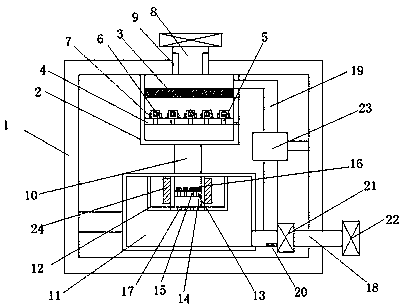

摘要附图
权利要求书
1.一种环保型家用污水处理装置，包括框架(1)，其特征在于，所述框架(1)顶端内壁正中间固定连接有固定箱(2)，固定箱(2)顶端固定连接有进水管(8)，进水管(8)两侧侧壁对称固定连接有磁铁(9)，固定箱(2)内部设置有过滤网(3)，过滤网(3)下方安装有与固定箱(2)侧壁固定连接的支撑板(4)，支撑板(4)顶部沿其长度方向开设有第一通孔(5)，支撑板(4)顶端设置有多个吸附管(6)，吸附管(6)两侧安装有与支撑板(4)顶端固定连接的挡块(7)，且吸附管(6)位于第一通孔(5)正上方，固定箱(2)底端固定连接有出水管(10)，出水管(10)远离固定箱(2)的一端固定连接有连接箱(11)，连接箱(11)的顶端内壁固定连接有处理箱(12)，处理箱(12)内部设置有净化箱(13)，且净化箱(13)内腔与出水管(10)连通，净化箱(13)内部设置有固定板(14)，固定板(14)顶部设置有消毒箱(16)，固定板(14)顶部沿其长度方向开设有第二通孔(15)，第二通孔(15)与消毒箱(16)内腔连通，净化箱(13)底端沿其长度方向开设有第三通孔(17)，净化箱(13)两侧侧壁对称固定连接有杀菌灯管(24)，连接箱(11)底部固定连接有第一管道(18)，第一管道(18)伸出连接箱(11)的一端顶部固定连接有第二管道(19)，第二管道(19)远离第一管道(18)的一端与固定箱(2)连通，第二管道(19)的一侧安装有与第一管道(18)固定连接的第一阀门(21)，第一管道(18)伸出框架(1)的一端设置有第二阀门(22)，第二管道(19)上固定连接有水泵，第一管道(18)内设置有水质检测仪(20)，框架(1)内部设置有单片机、信号接收器和信号发射器。
2.根据权利要求1所述的一种环保型家用污水处理装置，其特征在于，所述吸附管(6)一侧侧壁沿其长度方向开设有多个通道，通道固定连接有防尘网，所述通道与吸附管(6)内腔连通，且通道位于第一通孔(5)正上方，所述吸附管(6)内部放置有颗粒状吸附剂。
3.根据权利要求1所述的一种环保型家用污水处理装置，其特征在于，所述消毒箱(16)顶部和底部开设有通道，通道内部固定连接有防尘网，且通道与第二通孔(15)连通，且消毒箱(16)内部设置有颗粒状消毒剂。
4.根据权利要求1所述的一种环保型家用污水处理装置，其特征在于，所述框架(1)的内腔设有用于供电的蓄电池，且框架(1)的外端设有与蓄电池电性连接的充电接口。
5.根据权利要求1所述的一种环保型家用污水处理装置，其特征在于，所述单片机的输入端连接有水质检测仪(20)和信号接收器，所述单片机的输出端连接有信号发射器、第一阀门(21)、第二阀门(22)和水泵(23)。
说明书
一种环保型家用污水处理装置
技术领域
本发明涉及污水处理装置技术领域，尤其涉及一种环保型家用污水处理装置。
背景技术
污水处理 (sewage treatment,wastewater treatment)：为使污水达到排水某一水体或再次使用的水质要求对其进行净化的过程。污水处理被广泛应用于建筑、农业、交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活。
随着社会的发展，一些缺水地区的家庭，水源要经过多次使用才会倒掉，而这些家庭水源进行反复利用的过程中，也只是单单对其进行简单的过滤，将表面可见杂质过滤，这样的水源如果进行二次饮用，很容易对人体健康产生重大影响，对于缺水地区，这样的水源如果直接倒掉又过于浪费，为此，我们需要一种环保型家用污水处理装置。
发明内容
本发明的目的是为了解决现有技术中存在的缺点，而提出的一种环保型家用污水处理装置。
为了实现上述目的，本发明采用了如下技术方案：
一种环保型家用污水处理装置，包括框架，所述框架顶端内壁正中间固定连接有固定箱，固定箱顶端固定连接有进水管，进水管两侧侧壁对称固定连接有磁铁，固定箱内部设置有过滤网，过滤网下方安装有与固定箱侧壁固定连接的支撑板，支撑板顶部沿其长度方向开设有第一通孔，支撑板顶端设置有多个吸附管，吸附管两侧安装有与支撑板顶端固定连接的挡块，且吸附管位于第一通孔正上方，固定箱底端固定连接有出水管，出水管远离固定箱的一端固定连接有连接箱，连接箱的顶端内壁固定连接有处理箱，处理箱内部设置有净化箱，且净化箱内腔与出水管连通，净化箱内部设置有固定板，固定板顶部设置有消毒箱，固定板顶部沿其长度方向开设有第二通孔，第二通孔与消毒箱内腔连通，净化箱底端沿其长度方向开设有第三通孔，净化箱两侧侧壁对称固定连接有杀菌灯管，连接箱底部固定连接有第一管道，第一管道伸出连接箱的一端顶部固定连接有第二管道，第二管道远离第一管道的一端与固定箱连通，第二管道的一侧安装有与第一管道固定连接的第一阀门，第一管道伸出框架的一端设置有第二阀门，第二管道上固定连接有水泵，第一管道内设置有水质检测仪，框架内部设置有单片机、信号接收器和信号发射器。
优选的，所述吸附管一侧侧壁沿其长度方向开设有多个通道，通道固定连接有防尘网，所述通道与吸附管内腔连通，且通道位于第一通孔正上方，所述吸附管内部放置有颗粒状吸附剂。
优选的，所述消毒箱顶部和底部开设有通道，通道内部固定连接有防尘网，且通道与第二通孔连通，且消毒箱内部设置有颗粒状消毒剂。
优选的，所述框架的内腔设有用于供电的蓄电池，且框架的外端设有与蓄电池电性连接的充电接口。
优选的，所述单片机的输入端连接有水质检测仪和信号接收器，所述单片机的输出端连接有信号发射器、第一阀门、第二阀门和水泵。
本发明中，通过设置的进水管、出水管、磁铁、支撑板、第一通孔、第二通孔、第三通孔、吸附管、消毒箱、杀菌灯管、第一阀门、第二阀门、第一管道、第二管道、水泵、过滤网、水质检测仪、单片机、信号接收器、信号发射器，能够快速对污水进行处理，将处理后的污水进行检测，将不符合饮用的水源进行重新处理，大大提高了污水处理质量，并且操作简单，生产成本低，有很高的经济性，适合大规模的推广。
