申请日2017.11.30
公开(公告)日2018.02.23
IPC分类号B01D29/03; B01D29/56; B01D35/14; B01D35/143
摘要
本发明公开了一种防堵塞的污水处理装置。其解决现有过滤网容易堵塞的问题。其包括箱体，箱体的顶部连通有进污管，箱体的底部连通出水管，在箱体的内部自上而下依次固定连接有第一过滤网和第二过滤网;在对应进污管的箱体内部开设有空腔，空腔一端与进污管的管腔相连通;空腔底部连通的连通管延伸至第一过滤网与第二过滤网之间;在空腔的内部活动设有挡块，挡块通过第一弹簧与活动块相连通，活动块上固定的活动杆的一端延伸至箱体外部。本发明设计两过滤网，在第一过滤网堵塞后利用第二过滤网进行过滤，不需要花费大量时间去进行清理，其具有设计合理、使用方便的优点。

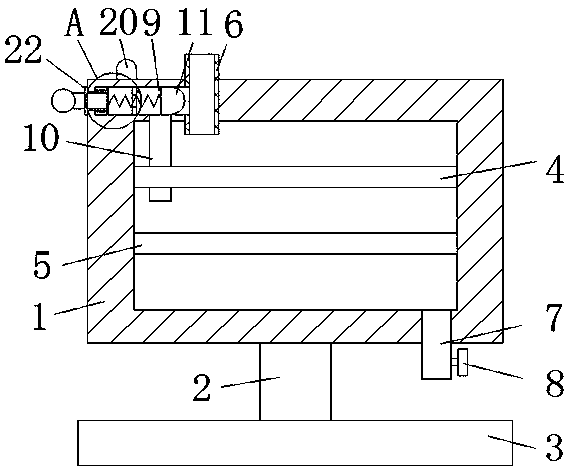

摘要附图
权利要求书
1.一种防堵塞的污水处理装置，包括箱体，所述箱体的底部固定连接有支撑板，所述支撑板的底部固定连接有底座，所述箱体的顶部连通有进污管，箱体的底部连通出水管，所述出水管上设置有阀门，其特征在于：在所述箱体的内部自上而下依次固定连接有第一过滤网和第二过滤网;在对应进污管的箱体内部开设有空腔，所述的空腔一端与进污管的管腔相连通;在所述空腔的底部连通有连通管，所述连通管的底端依次贯穿空腔的底壁、第一过滤网并延伸至第一过滤网与第二过滤网之间;在所述空腔的内部活动设有挡块，所述挡块远离进污管一侧固定连接有第一弹簧，所述第一弹簧远离挡块的一端固定连接有活动块，所述活动块远离第一弹簧的一端固定连接有活动杆，所述活动板远离活动块的一端依次贯穿空腔侧壁上的连通孔并延伸至箱体外部。
2.根据权利要求1所述的一种防堵塞的污水处理装置，其特征在于：在空腔远离连通管的一侧内部固定连接一限位板，在该限位板开设一通孔，所述第一弹簧通过该通孔，在限位板接近活动块的一侧安装有防水开关，在所述箱体的外顶部上设有自带电源的报警灯，所述防水开关与所述报警灯电连接。
3.根据权利要求1所述的一种防堵塞的污水处理装置，其特征在于：在所述空腔的侧壁与活动块之间的活动杆上套装有第二弹簧。
4.根据权利要求1所述的一种防堵塞的污水处理装置，其特征在于：所述活动杆与所述连通孔之间设有密封圈。
5.根据权利要求1所述的一种防堵塞的污水处理装置，其特征在于：在伸出箱体外部的活动杆上固定连接有限位块。
说明书
一种防堵塞的污水处理装置
技术领域
本发明涉及水、废水或污水的处理，尤其是一种防堵塞的污水处理装置。
背景技术
污水处理设备是一种能有效处理城区的生活污水，工业废水等的工业设备，避免污水及污染物直接流入水域，对改善生态环境、提升城市品位和促进经济发展具有重要意义。地埋式污水处理设备适宜住宅小区、医院疗养院、办公楼、商场、宾馆、饭店、机关、学校、部队、水产加工厂、牲蓄加工厂、乳品加工厂等生活污水和与之类似的工业有机废水，如纺织、啤酒、造纸、制革、食品、化工等行业的有机污水处理，主要目的是将生活污水和与之相类似的工业有机废水处理后达到回用水质要求，使废水处理后资源化利。目前，常见的地埋式污水处理装置只设置一层过滤网，过滤网堵塞后需要打开设备对过滤网进行清理，其费时费力，并且不利于使用。
发明内容
为了克服现有技术中过滤网容易堵塞的不足，本发明的目的在于提供一种设计合理、使用方便的防堵塞的污水处理装置。
本发明解决其技术问题所采用的技术方案是：一种防堵塞的污水处理装置，包括箱体，所述箱体的底部固定连接有支撑板，所述支撑板的底部固定连接有底座，所述箱体的顶部连通有进污管，箱体的底部连通出水管，所述出水管上设置有阀门，其特征在于：在所述箱体的内部自上而下依次固定连接有第一过滤网和第二过滤网;在对应进污管的箱体内部开设有空腔，所述的空腔一端与进污管的管腔相连通;在所述空腔的底部连通有连通管，所述连通管的底端依次贯穿空腔的底壁、第一过滤网并延伸至第一过滤网与第二过滤网之间;在所述空腔的内部活动设有挡块，所述挡块远离进污管一侧固定连接有第一弹簧，所述第一弹簧远离挡块的一端固定连接有活动块，所述活动块远离第一弹簧的一端固定连接有活动杆，所述活动板远离活动块的一端依次贯穿空腔侧壁上的连通孔并延伸至箱体外部。
优选的，在空腔远离连通管的一侧内部固定连接一限位板，在该限位板开设一通孔，所述第一弹簧通过该通孔，在限位板接近活动块的一侧安装有防水开关，在所述箱体的外顶部上设有自带电源的报警灯，所述防水开关与所述报警灯电连接。
优选的，在所述空腔侧壁与活动块之间的活动杆上套装有第二弹簧。
优选的，所述活动杆与所述连通孔之间设有密封圈。
优选的，在伸出箱体外部的活动杆上固定连接有限位块。
本发明是在箱体的内部自上而下依次固定连接有第一过滤网和第二过滤网;在对应进污管的箱体内部开设有空腔，空腔一端与进污管的管腔相连通;空腔底部连通的连通管依次贯穿空腔的底壁、第一过滤网并延伸至第一过滤网与第二过滤网之间;在空腔的内部活动连接有挡块，挡块通过第一弹簧与活动块相连通，活动块上固定有活动杆，活动板的一端延伸至箱体外部。本发明在第一过滤网堵塞时，污水克服第一弹簧的作用力推动挡块移动，从而将进污管与连通管相连通，污水则进行第一过滤网与第二过滤网之间。本发明设计两过滤网，在第一过滤网堵塞后利用第二过滤网进行过滤，不需要花费大量时间去进行清理，其具有设计合理、使用方便的优点。
