申请日2017.11.30
公开(公告)日2018.03.06
IPC分类号C02F9/02; B01D21/24; B01D21/28
摘要
本发明公开了一种可持续工作的污水处理池，包括了过滤池体(1)、设置在过滤池体一侧的进液口(2)、设置在所述过滤池体的另一侧的出液口(3)、设置在过滤池体底部内侧的双层结构和多个搅水装置，所述过滤池体的底板为可移动的钢板A(4)，所述双层结构包括有大孔过滤板(8)及可移动的钢板B(6)，所述搅水装置安装于过滤池体(1)的顶部。该发明提出的一种可持续工作的污水处理池，污水处理效果好，同时也能持续处理污水。

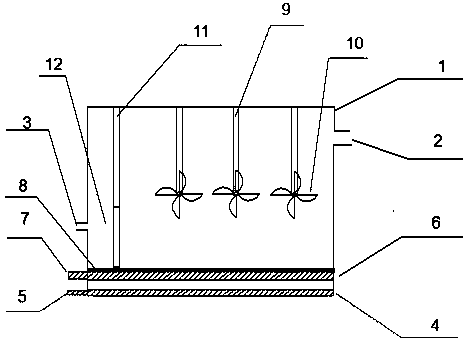

摘要附图
权利要求书
1.一种可持续工作的污水处理池，其特征在于：包括了过滤池体(1)、设置在过滤池体一侧的进液口(2)、设置在所述过滤池体的另一侧的出液口(3)、设置在过滤池体底部内侧的双层结构和多个搅水装置，所述过滤池体的底板为可移动的钢板A(4)，所述双层结构包括有大孔过滤板(8)及可移动的钢板B(6)，所述搅水装置安装于过滤池体(1)的顶部。
2.根据权利要求1所述的一种可持续工作的污水处理池，其特征在于：所述出液口(3)的位置低于进液口(2)的位置。
3.根据权利要求1所述的一种可持续工作的污水处理池，其特征在于：所述可移动钢板A(4)的外侧设置有一推杆A(5)。
4.根据权利要求1所述的一种可持续工作的污水处理池，其特征在于：所述可移动钢板B(6)的外侧设置有一推杆B(7)。
5.根据权利要求1所述的一种可持续工作的污水处理池，其特征在于：所述搅水装置包括有支架(9)和搅水扇(10)，所述搅水扇(10)与支架(9)的铰接节点为圆形进行转动，所述搅水扇(10)内部设置有伺服电机。
6.根据权利要求1所述的一种可持续工作的污水处理池，其特征在于：所述过滤池体出液口(3)的位置设置有挡水板(11)，挡水板(11)的下方设置有一过滤网(12)。
说明书
一种可持续工作的污水处理池
技术领域
本发明涉及一种污水处理池，特别是一种可持续工作的污水处理池。
背景技术
随着时代和科技的发展，人民生活水平日益提高，人类对生存环境的要求也越来越高，水资源的污染已经成为社会最关注的问题之一，大量的污水排放，进一步破坏了水环境，特别是一些化工企业，污水在不经过处理的情况下直接排放到河道中，严重破坏了环境，影响了人们的生产和生活，同时多数污水池工作到一段时间以后，需要停止工作将沉淀取出，才能继续工作，浪费时间和人工，因此，为解决上述问题，特提供一种新的技术方案。
发明内容
本发明的目的在于克服现有技术的缺点，提供一种可持续工作的污水处理池。
本发明的目的通过以下技术方案来实现：一种可持续工作的污水处理池，包括了过滤池体、设置在过滤池体一侧的进液口、设置在所述过滤池体的另一侧的出液口、设置在过滤池体底部内侧的双层结构和多个搅水装置，所述过滤池体的底板为可移动的钢板A，所述双层结构包括有大孔过滤板及可移动的钢板B，所述搅水装置安装于过滤池体的顶部。
所述出液口的位置低于进液口的位置。
所述可移动钢板A的外侧设置有一推杆A。
所述可移动钢板B的外侧设置有一推杆B。
所述搅水装置包括有支架和搅水扇，所述搅水扇与支架的铰接节点为圆形进行转动，所述搅水扇内部设置有伺服电机。
所述过滤池体出液口的位置设置有挡水板，挡水板的下方设置有一过滤网。
本发明具有以下优点：该发明提出的一种可持续工作的污水处理池，通过搅水装置使得污水里的沉淀能快速与溶剂分离,沉淀下来,同时靠近出液口的过滤网进一步净化了污水 ;拉出可移动钢板A，可以使得沉淀能掉入钢板A和钢板B之间，然后推入可移动钢板A，再拉出可移动钢板B，就可以在不停止进液的情况下，该处理池继续工作。
