申请日2017.11.30
公开(公告)日2018.03.06
IPC分类号B02B1/06; B02B1/08; B08B3/02; B08B3/06; B08B3/14; B07B1/22
摘要
本发明公开了一种带洗米水处理的糯米清洗装置，包括清洗装置和废水处理装置，所述清洗装置包括旋转桶，所述旋转桶横向设置，旋转桶上设有进料口和出料口，所述旋转桶可在一旋转机构控制下进行旋转;所述废水处理装置包括过滤池，所述过滤池内部设有过滤网，过滤池上部设有废水进水口，过滤池下部设有废水出水口。

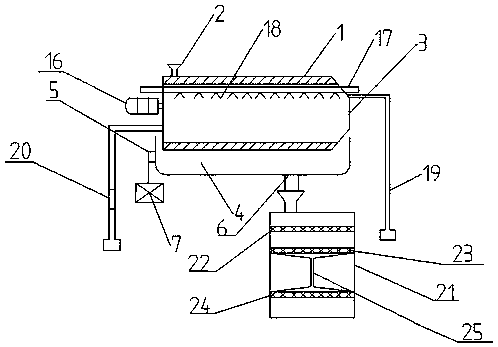

摘要附图
权利要求书
1.一种带洗米水处理的糯米清洗装置，其特征在于：包括清洗装置和废水处理装置，所述清洗装置包括旋转桶(1)，所述旋转桶(1)横向设置，旋转桶(1)上设有进料口(2)和出料口(3)，所述旋转桶(1)可在一旋转机构(16)控制下进行旋转;所述废水处理装置包括过滤池(21)，所述过滤池(21)内部设有过滤网，过滤池(21)上部设有废水进水口(5)，过滤池(21)下部设有废水出水口(6)。
2.如权利要求1所述的一种带洗米水处理的糯米清洗装置，其特征在于：所述过滤池(21)内部由上至下依次设置废渣过滤网(22)、不锈钢过滤网(23)、活性炭过滤网(24)，所述不锈钢过滤网(23)和活性炭过滤网(24)之间设有过滤通道(25)，所述过滤通道(25)上部和过滤通道(25)下部呈开口型，所述过滤通道(25)中部呈狭长通道，所述过滤通道(25)上部连接于不锈钢过滤网(23)与过滤池(21)连接处，所述过滤通道(25)下部连接于活性炭过滤网(24)与过滤池(21)连接处。
3.如权利要求2所述的一种带洗米水处理的糯米清洗装置，其特征在于：所述旋转桶(1)下方设有蓄水装置(4)，所述蓄水装置(4)空间能容纳旋转桶(1)，所述蓄水装置(4)设有进水口(5)和出水口(6)，所述进水口(5)与给水装置(7)相连。
4.如权利要求3所述的一种带洗米水处理的糯米清洗装置，其特征在于：所述旋转桶(1)具有圆柱形，所述旋转桶(1)横向设置有前侧和后侧，所述旋转桶(1)前侧中间部位设有开口，所述开口与出料口(3)重合。
5.如权利要求4所述的一种带洗米水处理的糯米清洗装置，其特征在于：所述旋转桶(1)包括扩张部分(8)和清洗部分(9)，所述清洗部分(9)与所述扩张部分(8)交替设置于旋转桶(1)上。
6.如权利要求5所述的一种带洗米水处理的糯米清洗装置，其特征在于：所述旋转桶(1)上清洗部分(9)内侧设有若干凸起(10)，所述凸起(10)均匀分布在清洗部分(9)内部，所述相邻凸起(10)间设有滤水孔(11);所述清洗部分(9)两端为空腔结构，所述扩张部分(8)的两端分别伸入相邻清洗部分(9)的空腔内并与相应清洗部分(9)的内侧固定连接，使得扩张部分(8)能完全套设在相邻清洗部分(9)的空腔内。
7.如权利要求6所述的一种带洗米水处理的糯米清洗装置，其特征在于：所述旋转桶(1)上还设有伸缩机构，所述伸缩机构包括主轴(12)和两支轴(13)，所述主轴(12)上设有滑槽(14)，所述滑槽(14)在主轴(12)上相对设置，所述主轴(12)上套有滑动部(15)，所述滑动部(15)与滑槽(14)相配合，使得滑动部(15)在电机带动下实现沿滑槽(14)移动，所述两支轴(13)一端与滑动部(15)固定连接，两支轴(13)另一端分别与相邻清洗部分(9)固定连接。
8.如权利要求7所述的一种带洗米水处理的糯米清洗装置，其特征在于：所述旋转桶(1)后侧连有旋转机构(16)，所述旋转机构(16)控制旋转桶(1)转动，所述进料口(2)设于旋转桶(1)上。
9.如权利要求8所述的一种带洗米水处理的糯米清洗装置，其特征在于：所述旋转桶(1)内设有淋水管(17)，所述淋水管(17)贯穿旋转桶(1)，位于旋转桶(1)内的淋水管(17)上设有喷头(18)，所述淋水管(17)与给水装置(7)相连。
10.如权利要求9所述的一种带洗米水处理的糯米清洗装置，其特征在于：所述旋转桶(1)设有支撑装置(19)，所述支撑装置(19)位于旋转桶(1)前侧和后侧，位于旋转桶(1)后侧的支撑装置(19)设有升降机构(20)。
说明书
一种带洗米水处理的糯米清洗装置
技术领域
本发明涉及糯米粉制备，尤其是一种糯米清洗装置。
背景技术
随着人们生活水平的日益提高，人们对食品的要求也越来越高，现代人们不仅要讲究吃饱，更要讲究吃得有营养。在我国南方大部分地区，糯米粉是人们喜爱的一种传统食品，它具有天然的米香味和爽滑的口感，糯米粉以柔软、韧滑、香糯而著称，可以用来制作麻团、元宵之类食品和小吃。糯米含有蛋白质、脂肪、糖类、维生素B1、维生素B2、钙、磷、铁等，具备营养丰富的特点，近年来对糯米粉的需求量也逐年增加。传统的糯米粉多是靠手工制备，劳动强度大，而且随着时代发展，现在精通手工制作糯米粉的匠人越来越少。机械化方面是在近20年才开始慢慢出现和发展半机械化生产糯米粉。现有的糯米粉生产基础薄弱，生产设备水平较低，生产工艺尚不完全成熟。
糯米粉生产首先要对糯米进行清洗，清洗是一项重要环节，糯米清洗不干净直接影响糯米的口感，色泽等，现有的洗米方法及设备有多种，包括利用水压或搅拌棒来进行洗米，但是现有的洗米设备存在清洗力度太大，虽然能达到清洗的目的，但是对糯米造成一定破坏，很容易导致糯米的矿物质流失，进一步导致糯米营养流失。清洗糯米的水是一项大量的水资源，同时含有许多养料成分，直接排放会造成环境的污染，因此必须对清洗糯米的水进行处理。
发明内容
本发明的发明目的在于：针对上述存在的问题，提供一种带洗米水处理的糯米清洗装置，解决现有技术中洗米设备清洗力度太大导致糯米营养大量流失的问题，通过本发明的用于清洗糯米装置，实现在保证糯米清洗效果的基础上同时达到尽量减少糯米营养流失的目的;提供一种结构简单、沉淀效果好、利用率高的洗米水处理装置。
本发明采用的技术方案如下：本发明采用一种带洗米水处理的糯米清洗装置，包括清洗装置和废水处理装置，所述清洗装置包括旋转桶，所述旋转桶横向设置，旋转桶上设有进料口和出料口，所述旋转桶可在一旋转机构控制下进行旋转;所述废水处理装置包括过滤池，所述过滤池内部设有过滤网，过滤池上部设有废水进水口，过滤池下部设有废水出水口。
由于采用上述结构，旋转桶内具有可容纳糯米的空间，糯米通过进料口进入旋转桶，进入旋转桶后与水混合，通过旋转桶的旋转实现糯米在旋转桶内翻滚旋转，利用糯米之间的摩擦和糯米与桶壁之间的摩擦达到清洗的目的，糯米之间的摩擦小于机械力的摩擦，因此对糯米的营养起到保护作用。清洗糯米过后的洗米水通过废水进水口进入过滤池，通过过滤池内的过滤网对洗米水进行过滤，达到净化洗米水的目的。
进一步，所述过滤池内部由上至下依次设置废渣过滤网、不锈钢过滤网、活性炭过滤网，所述不锈钢过滤网和活性炭过滤网之间设有过滤通道，所述过滤通道上部和过滤通道下部呈开口型，所述过滤通道中部呈狭长通道，所述过滤通道上部连接于不锈钢过滤网与过滤池连接处，所述过滤通道下部连接于活性炭过滤网与过滤池连接处。
由于采用上述结构，洗米水先通过废渣过滤网，洗米水的沉淀物和清水会通过废渣过滤网，而一些杂质不能通过废渣过滤网而留在废渣过滤网上，这样可先清除洗米水中的杂质，经过废渣过滤网的洗米水再通过不锈钢过滤网进行沉淀，沉淀物会留在不锈钢过滤网上，不锈钢过滤网和活性炭过滤网之间过滤通道的设置，可有效减慢不锈钢过滤网的过滤速度，保证洗米水在不锈钢过滤网上有足够的沉淀时间，进而保证洗米水的过滤效率，经过不锈钢过滤的洗米水再经过活性炭过滤网，将洗米水再次净化，保证充分保证洗米水净化的效果，随后净化完成的清水从废水出水口排出，过滤后的清水不仅达到排放标准，还可重新利用。
进一步，所述旋转桶下方设有蓄水装置，所述蓄水装置空间能容纳旋转桶，所述蓄水装置设有进水口和出水口，所述进水口与给水装置相连。
由于采用上述结构，旋转桶下部可位于蓄水装置中，进水口和出水口的设置便于更换蓄水装置中的水。
进一步，所述旋转桶具有圆柱形，所述旋转桶横向设置有前侧和后侧，所述旋转桶前侧中间部位设有开口，所述开口与出料口重合。
进一步，所述旋转桶包括扩张部分和清洗部分，所述清洗部分与所述扩张部分交替设置于旋转桶上。
进一步，所述旋转桶上清洗部分内侧设有若干凸起，所述凸起均匀分布在清洗部分内部，所述相邻凸起间设有滤水孔;所述清洗部分两端为空腔结构，所述扩张部分的两端分别伸入相邻清洗部分的空腔内并与相应清洗部分的内侧固定连接，使得扩张部分能完全套设在相邻清洗部分的空腔内。
进一步，所述旋转桶上还设有伸缩机构，所述伸缩机构包括主轴和两支轴，所述主轴上设有滑槽，所述滑槽在主轴上相对设置，所述主轴上套有滑动部，所述滑动部与滑槽相配合，使得滑动部在电机带动下实现沿滑槽移动，所述两支轴一端与滑动部固定连接，两支轴另一端分别与相邻清洗部分固定连接。
由于采用上述结构，凸起的设置能增大糯米与桶壁之间的摩擦，保证糯米清洗干净，滤水孔能实现水流和比糯米小的杂质通过。旋转桶需要扩张时，电机控制滑动部沿滑槽移动，滑动部带动两支轴运动，利用两支轴的作用实现将相邻两清洗部分推开，推开的清洗部分通过扩张装置连接;需要收缩时，电机控制滑动部沿滑槽向上移动，滑动部带动两支轴运动，通过扩张部分的两端进入相邻的清洗部分的空腔中，实现将相邻两清洗部分收拢。通过两清洗部分的收拢和分开，实现旋转桶大小的调整，进而实现旋转桶变大时，旋转桶下部能进入蓄水装置中，水便通过滤水孔进入旋转桶中，从而进行清洗糯米的步骤，旋转桶变小时，旋转桶下部能离开蓄水装置，从而实现糯米将水沥干的作用。
进一步，所述旋转桶后侧连有旋转机构，所述旋转机构控制旋转桶转动，所述进料口设于旋转桶上。
进一步，所述旋转桶内设有淋水管，所述淋水管贯穿旋转桶，位于旋转桶内的淋水管上设有喷头，所述淋水管与给水装置相连。
进一步，所述旋转桶设有支撑装置，所述支撑装置位于旋转桶前侧和后侧，位于旋转桶后侧的支撑装置设有升降机构。
进一步，所述旋转桶设有支撑装置，所述支撑装置位于旋转桶前侧和后侧，位于旋转桶后侧的支撑装置设有升降机构。
由于采用上述结构，升降机构的设置可将旋转桶后侧升高，从而有利于旋转桶中的糯米从出料口出来。
综上所述，由于采用了上述技术方案，本发明的有益效果是：本发明的一种带洗米水处理的糯米清洗装置，设置合理，能够实现将糯米清洗干净，同时还能减少糯米的营养流失，从而保证糯米的质量和营养，同时旋转桶不仅具有清洗糯米的功能，还具有快速将糯米中的水沥干的功能，无需单独设置沥干装置，使结构更加简单实用;洗米水处理装置结构简单，沉淀效果好，通过处理过后的洗米水对环境污染小，同时处理过后的沉淀物及清水可用于其它方面，综合利用率高。
