申请日2016.01.30
公开(公告)日2016.08.31
IPC分类号C02F9/14
摘要
本实用新型属于污水处理领域，具体为村镇分散污水综合治理装置。本村镇分散污水综合治理装置，包括村镇污水入口，村镇污水入口经过格栅将水源流入调节池，调节池做泥沙沉淀之后依次流经第一厌氧室、第二厌氧室、好氧室、沉淀室，第一厌氧室、第二厌氧室、好氧室、沉淀室的表面均设置有填料入口，好氧室的底部设置有为曝气管提供气源的气泵，好氧室顶部开设的硝化液回流管衔接第一厌氧室，沉淀室通过底部开设的回流管衔接第一厌氧室，沉淀室的顶部设置有去除水中营养物的电解池。采用缺氧、好氧处理，可大幅度的净化污水，达到排放标准，降低环境污染，具有很好的社会效益，提高了污水处理的效率和污水回用效率。
权利要求书
1. 村镇分散污水综合治理装置，有一村镇污水入口，其特征在于，包括：村镇污水入口，格栅，调节池，第一厌氧室，第二厌氧室，好氧室，沉淀室;其中，格栅位于治理装置前端，使用物理法用于去除污水中体积较大的污染物;调节池内加入有化学药品，用于调节pH，综合池内状态;第一厌氧室和第二厌氧室通过活性污泥厌氧方法去除污水中污染物;好氧室中加入有培养好的活性污泥，利用活性污泥好氧方法深度去除污水中污染物;沉淀室用于储存回流污泥，并用于排放剩余污泥;村镇污水经由入口通过格栅，流入调节池;然后污水依次流经第一厌氧室、第二厌氧室、好氧室、沉淀室;第一厌氧室、第二厌氧室、好氧室、沉淀室的表面均设置有填料入口，好氧室的底部设置有为曝气管提供气源的气泵，好氧室顶部通过开设的硝化液回流管衔接第一厌氧室，沉淀室通过底部开设的回流管衔接第一厌氧室，沉淀室的顶部设置用于去除水中磷的电解池。
2. 根据权利要求1所述村镇分散污水综合治理装置，其特征在于：还包括一污泥池，所述的第一厌氧室、好氧室、沉淀室的下方均设置有衔接污泥口的污泥管，污泥管连通污泥池。
3. 根据权利要求1所述村镇分散污水综合治理装置，其特征在于：所述的回流管的表面设置有单向阀。
4. 根据权利要求1所述村镇分散污水综合治理装置，其特征在于：还包括一消毒池，消毒池设置于所述的沉淀室的出水口处，消毒池的顶部设置有加药装置。
5. 根据权利要求4所述村镇分散污水综合治理装置，其特征在于：所述的消毒池通过清水排放口连接清水池，清水排放口的一侧设置有流量计。
6. 根据权利要求1所述村镇分散污水综合治理装置，其特征在于：所述的第一厌氧室、第二厌氧室、好氧室、沉淀室组成除污段，除污段表面设置有感应器衔接远程监控系统。
说明书
村镇分散污水综合治理装置
技术领域
本实用新型属于污水处理领域，具体涉及村镇分散污水综合治理装置。
背景技术
污水处理问题日益受到社会的高度重视。随着城市化的进程和工业社会的发展，一方面用水量不断增加，水资源日益紧缺，另一方面，污水排放量日益增多，对环境污染日益严重。因此，城市污水处理系统是解决水资源不足和环境污染严重的关键。
而我国是农业大国，农村地域辽阔，人口众多，每天产生数千万吨生活污水，农村污水对环境的污染日益突出。因此，重视和加强农村地区的水污染治理工作，是改善和提高当前农村环境最总要的工作之一，也是我国新农村建设的必由之路。然而，由于农村生活污水面广、分散、水量不连续、水质不稳定等特点，在加上农村集水管网严重欠缺，使得农村生活污水难以集中处理。目前，农村生活污水处理设施主要采用钢混或砖混结构，这种结构存在建设周期长，建筑材料消耗量大、设备配套性差、自动化程度低、工程质量难以控制和劳动强度大等问题，给人们的生活带了许多不便，也破坏了现有的生态环境，存在着不足。
综上所述，针对现有技术的缺陷，特别需要村镇分散污水综合治理装置，以解决现有技术的不足。
实用新型内容
针对现有技术中的村镇污水处理中的不足，造成对环境的严重污染，本实用新型提出一种能有效将污水处理达到排放标准的村镇分散污水综合治理装置。

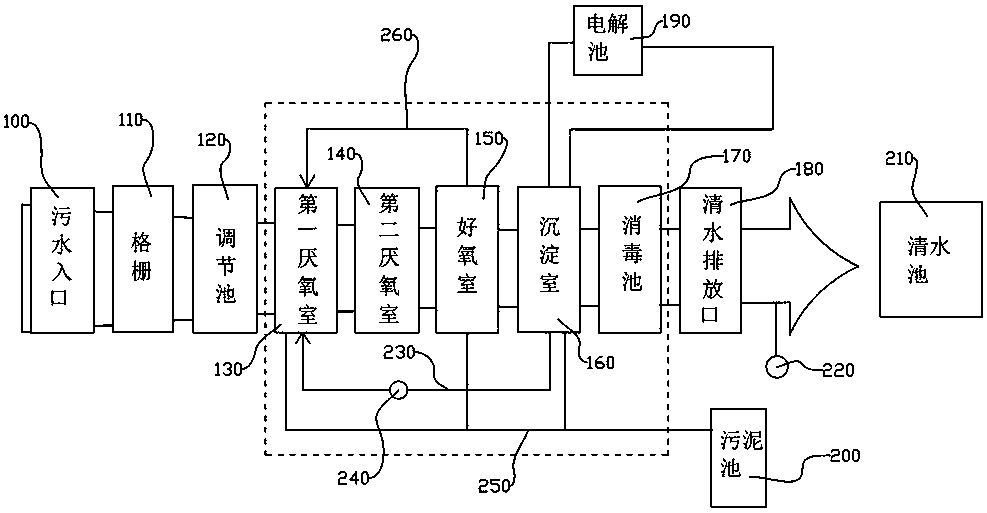

本实用新型提出的村镇分散污水综合治理装置，其结构如图1所示，它包括：村镇污水入口，格栅，调节池，第一厌氧室，第二厌氧室，好氧室，沉淀室;其中，格栅位于治理装置前端，使用物理法用于去除污水中体积较大的污染物(如落叶、小石块等);调节池内加入有化学药品，用于调节pH，综合池内状态;第一厌氧室和第二厌氧室用于通过活性污泥厌氧方法去除污水中污染物;好氧室中加入有培养好的活性污泥，利用活性污泥好氧方法深度去除污水中污染物;沉淀室用于储存回流污泥，并用于排放剩余污泥;村镇污水经由入口通过格栅，流入调节池;然后污水依次流经第一厌氧室、第二厌氧室、好氧室、沉淀室;第一厌氧室、第二厌氧室、好氧室、沉淀室的表面均设置有填料入口，好氧室的底部设置有为曝气管提供气源的气泵，好氧室顶部通过开设的硝化液回流管衔接第一厌氧室，沉淀室通过底部开设的回流管衔接第一厌氧室，沉淀室的顶部设置用于去除水中磷的电解池。
进一步，还包括一污泥池，所述的第一厌氧室、好氧室、沉淀室的下方均设置有衔接污泥口的污泥管，污泥管连通污泥池。
进一步，所述的回流管的表面设置有单向阀。
进一步，还包括一消毒池，消毒池设置于所述的沉淀室的出水口处，消毒池的顶部设置有加药装置
进一步，所述的消毒池通过清水排放口连接清水池，清水排放口的一侧设置有流量计。
进一步，所述的第一厌氧室、第二厌氧室、好氧室、沉淀室组成除污段，除污段表面设置有感应器衔接远程监控系统。
本实用新型的有益效果是：结构设计合理，设备配套性好，适用范围广泛，采用缺氧、好氧处理，可最大程度的净化污水，达到排放标准，降低环境污染，具有很好的社会效益，提高了生物处理污水的效率和污水再生利用率，适应社会的发展，且节能环保性优，是一种很好的创新方案，很有市场推广前景
