申请日2016.02.03
公开(公告)日2016.10.19
IPC分类号C02F9/14
摘要
本实用新型涉及处理污染河湖水体技术领域，特别是涉及一种被用作处理污染河湖水体过程中的漂浮式水处理装置，通过装置上的浮力球漂浮于河湖上、中、下部，利用装置上的过滤模块在不影响正常水流的情况下对水体中的污染物进行过滤，其清洗和维护管理非常方便，安装在河湖水体中、下部的污染防止膜起到防止污染物扩散，同时将污染物引入到过滤模块中使其得到处理，可处理不同水深下的各种污染物，另外，单位装置之间安装传导性载体，利用微电流去除氮、磷等无机营养盐的漂浮式水处理装置。

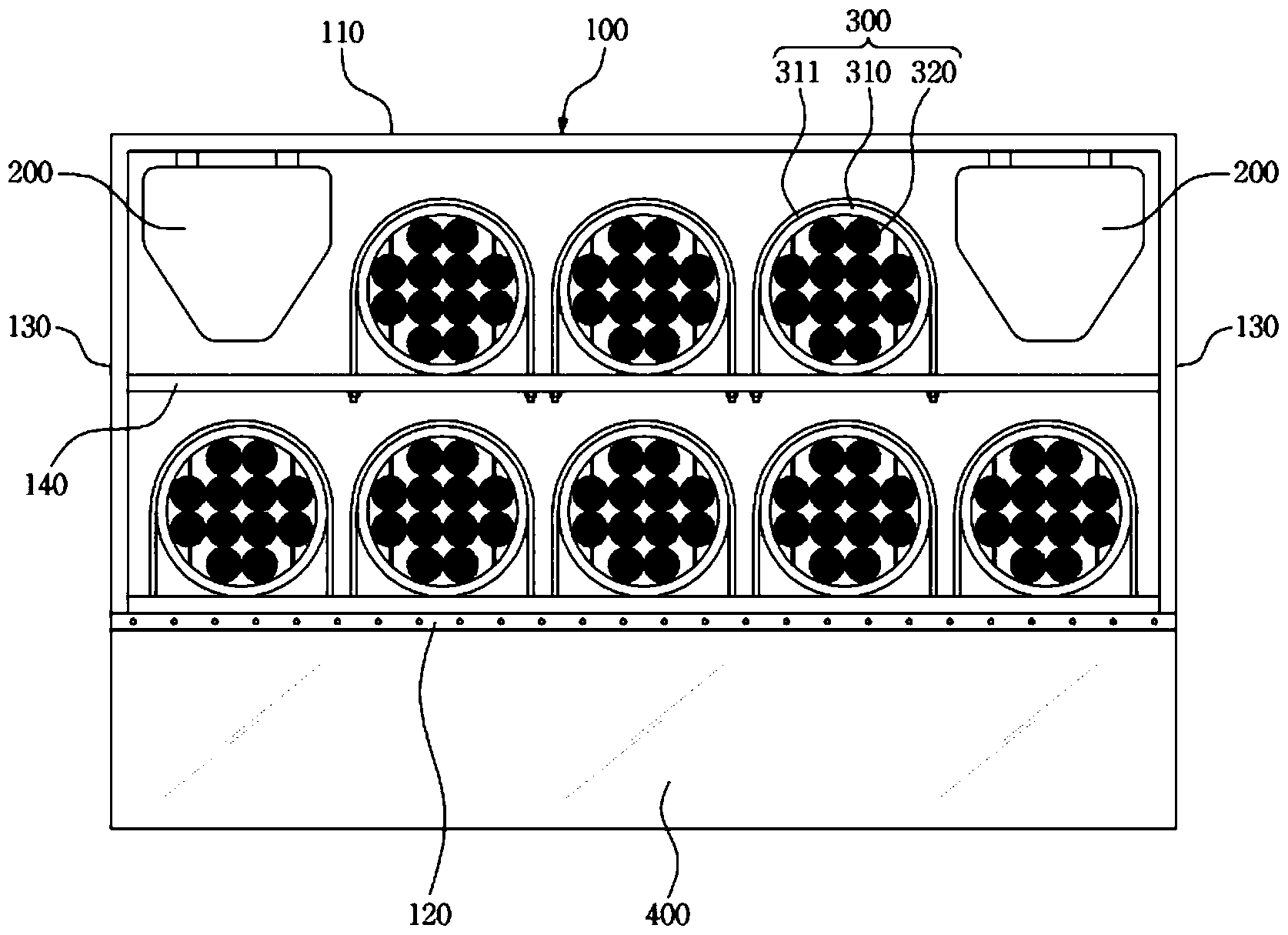

摘要附图
权利要求书
1.一种漂浮式水处理装置，其特征在于所述的漂浮式水处理装置包括：
外部框架;
安装于所述外部框架上的一个以上浮力球;
若干个接触滤材安装到中空型外罩管内形成的过滤模块，过滤模块安装在于所述外部框架内部;
安装于所述外部框架下端的一个以上污染防止膜;
安装在所述过滤模块后端并连接于过滤模块的沉淀池。
2.如权利要求1所述的一种漂浮式水处理装置，其特征在于所述的漂浮式水处理装置之间安装传导性载体模块，通过微电流导入能去除氮和磷。
3.如权利要求1所述的一种漂浮式水处理装置，其特征在于中空型外罩管两端内壁上安装具有多个连接孔的连接板，再将接触滤材加压板通过螺钉连接到所述连接板。
4.如权利要求3的一种漂浮式水处理装置，其特征在于连接板是平板型连接板，此连接板与中空型外罩管直径方向呈垂直，且安装于外罩管内壁。
5.如权利要求3的一种漂浮式水处理装置，其特征在于所述的加压板一面附着着多个固定凸点。
6.如权利要求3的一种漂浮式水处理装置，其特征在于所述的漂浮式水处理装置能为独立的单位装置，其结构上能实现多个同样装置的连接安装。
7.如权利要求1所述的一种漂浮式水处理装置，其特征在于所述的沉淀池上与所述过滤模块的连通面相反的面形成越流孔。
8.如权利要求1所述的一种漂浮式水处理装置，其特征在于所述的外部框架上部形成能种植水处理植物的结构。
9.如权利要求7所述的一种漂浮式水处理装置，其特征在于所述的漂浮式水处 理装置上部安装太阳能动力传达装置，连接水质分析传感器，形成远距离无线传输器材。
说明书
一种漂浮式水处理装置
[技术领域]
本实用新型涉及处理污染河湖水体技术领域，特别是涉及一种漂浮式水处理装置。
[背景技术]
江河具有许多支流汇入主流形成合流的特点，因此，点污染源较多的河水或江水区段其污染情况较严重，加上季节性降雨量增加和异常气象导致路面污染物流入等面污染源的增加现象。
为解决上述问题目前已出现各种方案，根据污水处理厂出水标准的提高，提出从根本上降低出水中的污染物两的方法、在现有的处理设施上另外添加处理装置等方法。其中利用臭氧处理技术研发出多种深度处理工艺和设施，但这样的深度处理设施需要确保占地面积和安装成本较高。
水面发生溢油事故时，一般采用围油栏和油类吸附剂处理水面上的油类，但部分溢油会与水中有机悬浊物结合后扩散到水体中，这种情况很难通过一般技术得到处理。
[实用新型内容]
本实用新型的目的在于解决上述存在的问题，提供一种漂浮式水处理装置，该水处理装备漂浮在水面上使水体上、中、下部的有(无)机物、油类等污染物得到处理，此处理方法无需占地面积和其他设施。
为了实现上述目的，设计一种漂浮式水处理装置，所述的漂浮式水处理装置包括：
外部框架;
安装于所述外部框架上的一个以上浮力球;
若干个接触滤材安装到中空型外罩管内形成的过滤模块，过滤模块安装在于所述外部框架内部;
安装于所述外部框架下端的一个以上污染防止膜;
安装在所述过滤模块后端并连接于过滤模块的沉淀池。
每个漂浮式水处理装置之间安装传导性载体模块，通过微电流导入能去除氮和磷。
中空型外罩管两端内壁上安装具有多个连接孔的连接板，再将接触滤材加压板通过螺钉连接到所述连接板。
连接板是平板型连接板，此连接板与中空型外罩管直径方向呈垂直，且安装于外罩管内壁。
所述的加压板一面附着着多个固定凸点。
所述的漂浮式水处理装置能为独立的单位装置，其结构上能实现多个同样装置的连接安装。
所述的沉淀池上与所述过滤模块的连通面相反的面形成越流孔。
所述的外部框架上部形成能种植水处理植物的结构。
所述的每个独立漂浮式水处理装置上部安装太阳能动力传达装置，连接水质分析传感器，形成远距离无线传输器材。
本实用新型的优点在于漂浮式水处理装置漂浮在河湖水上，利用微电流去除自然水流中的氮、磷等无机营养盐，将水体上、中、下部的污染物去除;漂浮式水处理装置的安装和拆卸都比较容易，装置的维持管理方便。
