申请日2016.02.03
公开(公告)日2016.11.16
IPC分类号E03C1/12; C02F1/00; C02F1/28
摘要

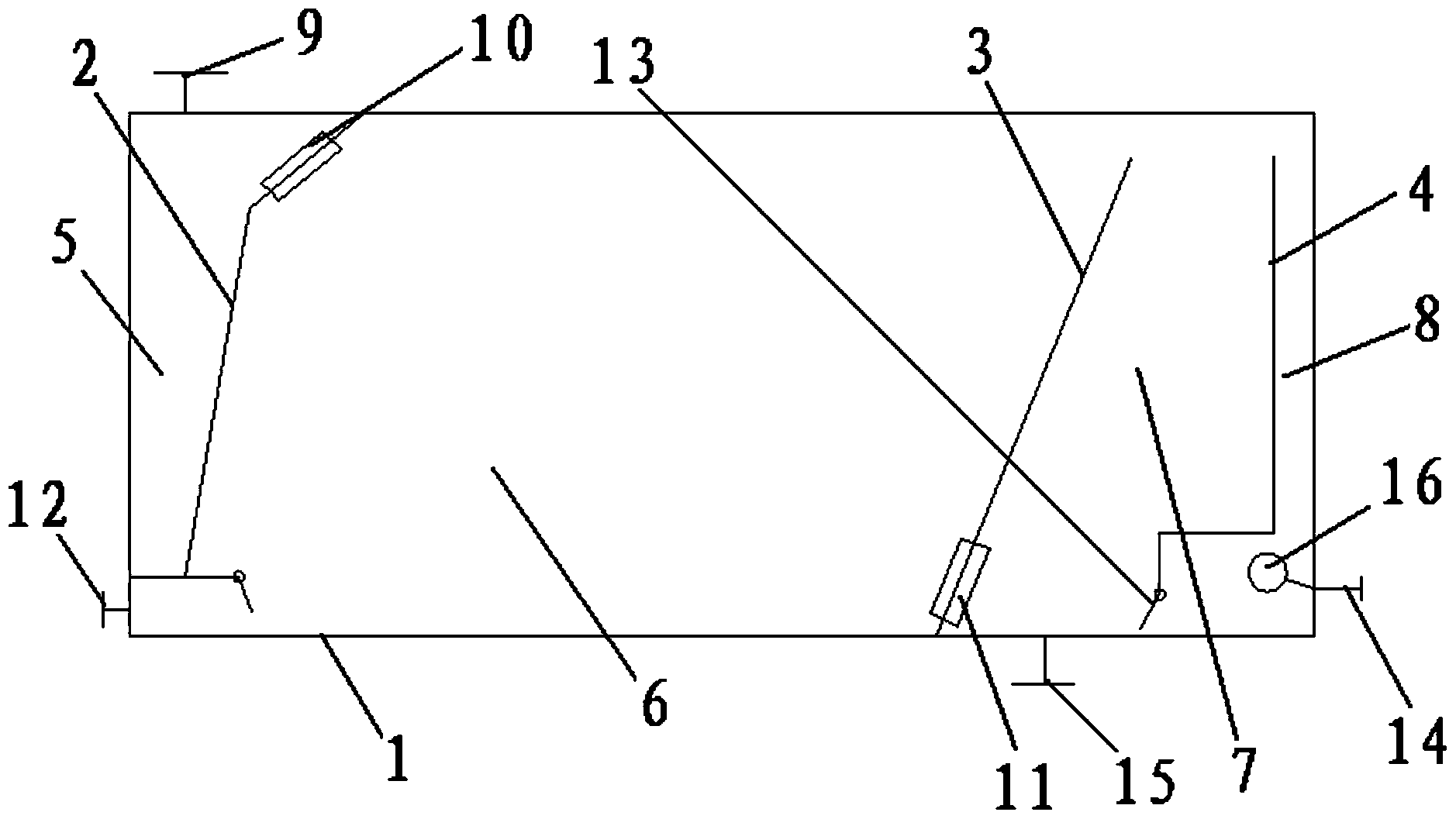

本实用新型公开了一种污水再利用节水箱，包括箱体，箱体内从左至右依次设有第一隔板、第二隔板和第三隔板，且箱体的内部空腔通过第一隔板、第二隔板以及第三隔板从左至右依次分隔成污水过多排水通道、污水储存区、过滤水储存区和自来水储存区，污水过多排水通道处的箱体上设有污水进水口，且在第一隔板上设有可更换式的过滤网，第二隔板上固定设有活性炭过滤器，污水储存区处的箱体上设有带有阀门的污水排水口，第三隔板上设有磁性阀门，自来水储存区处的箱体上和过滤水储存区处的箱体上分别设有自来水进水口和具有出水阀门的出水口，自来水储存区内设有与自来水进水口相配合的浮球水位控制加减压进水阀门。
摘要附图
权利要求书
1.一种污水再利用节水箱，包括箱体(1)，其特征在于，所述箱体(1)内从左至右依次设有第一隔板(2)、第二隔板(3)和第三隔板(4)，且所述箱体(1)的内部空腔通过第一隔板(2)、第二隔板(3)以及第三隔板(4)从左至右依次分隔成污水过多排水通道(5)、污水储存区(6)、过滤水储存区(7)和自来水储存区(8)，所述污水过多排水通道(5)处的箱体(1)上设有污水进水口(9)，且在所述第一隔板(2)上设有可更换式的过滤网(10)，所述第二隔板(3)上固定设有活性炭过滤器(11)，所述污水储存区(6)处的箱体(1)上设有带有阀门的污水排水口(12)，所述第三隔板(4)上设有磁性阀门(13)，所述自来水储存区(8)处的箱体(1)上和所述过滤水储存区(7)处的箱体(1)上分别设有自来水进水口(14)和具有出水阀门的出水口(15)，所述自来水储存区(8)内设有与自来水进水口(14)相配合的浮球水位控制加减压进水阀门(16)。
2.根据权利要求1所述的污水再利用节水箱，其特征在于，所述箱体(1)上设有与过滤网(10)相配合的第一更换口。
3.根据权利要求1所述的污水再利用节水箱，其特征在于，所述箱体(1)上设有与第二隔板(3)相配合的第二更换口。
说明书
一种污水再利用节水箱
技术领域
本实用新型涉及污水处理装置领域，具体来说，涉及一种污水再利用节水箱。
背景技术
目前，人们的生活水平不断地提高，对于生活的环境越来越关注，由于水资源越来越匮乏，人们对水资源的再利用很是关注，在市场上也有很多的污水再利用的设备，可是对于日常生活中的污水，如洗脸水、洗手水、洗澡水等，每次量比较少，多次累积起来又比较多，若从市场上购买设备，花销会非常高，性价比较低，使用起来不便。
针对相关技术中的问题，目前尚未提出有效的解决方案。
实用新型内容
本实用新型的目的是提供一种污水再利用节水箱，以克服目前现有技术存在的上述不足。
为实现上述技术目的，本实用新型的技术方案是这样实现的：
一种污水再利用节水箱，包括箱体，所述箱体内从左至右依次设有第一隔板、第二隔板和第三隔板，且所述箱体的内部空腔通过第一隔板、第二隔板以及第三隔板从左至右依次分隔成污水过多排水通道、污水储存区、过滤水储存区和自来水储存区，所述污水过多排水通道处的箱体上设有污水进水口，且，在所述第一隔板上设有可更换式的过滤网，所述第二隔板上固定设有活性炭过滤器，所述污水储存区处的箱体上设有带有阀门的污水排水口，所述第三隔板上设有磁性阀门，所述自来水储存区处的箱体上和所述过滤水储存区处的箱体上分别设有自来水进水口和具有出水阀门的出水口，所述自来水储存区内设有与自来水进水口相配合的浮球水位控制加减压进水阀门。
进一步的，所述箱体上设有与过滤网相配合的第一更换口。
进一步的，所述箱体上设有与第二隔板相配合的第二更换口。
本实用新型的有益效果：通过将污水引入到箱体内，然后由过滤网和活性炭过滤器对污水进行处理，浮球水位控制加减压进水阀门和磁性阀门来控制水位的变化，进而对污水起到了初步的净化过滤作用，同时也对箱体内的自来水和污水的分配进行了相应的调控，并且，整体使用时结构简单，操作方便，成本低。
