申请日2016.01.30
公开(公告)日2016.09.07
IPC分类号E03C1/01; E03B1/04
摘要
本实用新型涉及一种全自动废水冲厕装置，特别涉及一种用于卫生间废水回收、家用净水机产生的废水利用节能节水安全低电压系统，包括马桶、盥洗盆及蓄水桶，盥洗盆的第一下水口通过下水管道接入蓄水桶，蓄水桶内设有抽水泵，抽水泵出口通过泵水管道连接马桶，马桶的冲水按钮处设有与冲水按钮配合的微动开关，使当按压冲水按钮时，微动开关闭合，抽水泵、微动开关连接智能控制器。可将生活中的洗刷用水、家用净水机产生的废水自动回收利用，操作简便安全卫生自动化程度高、节省水资源。
权利要求书

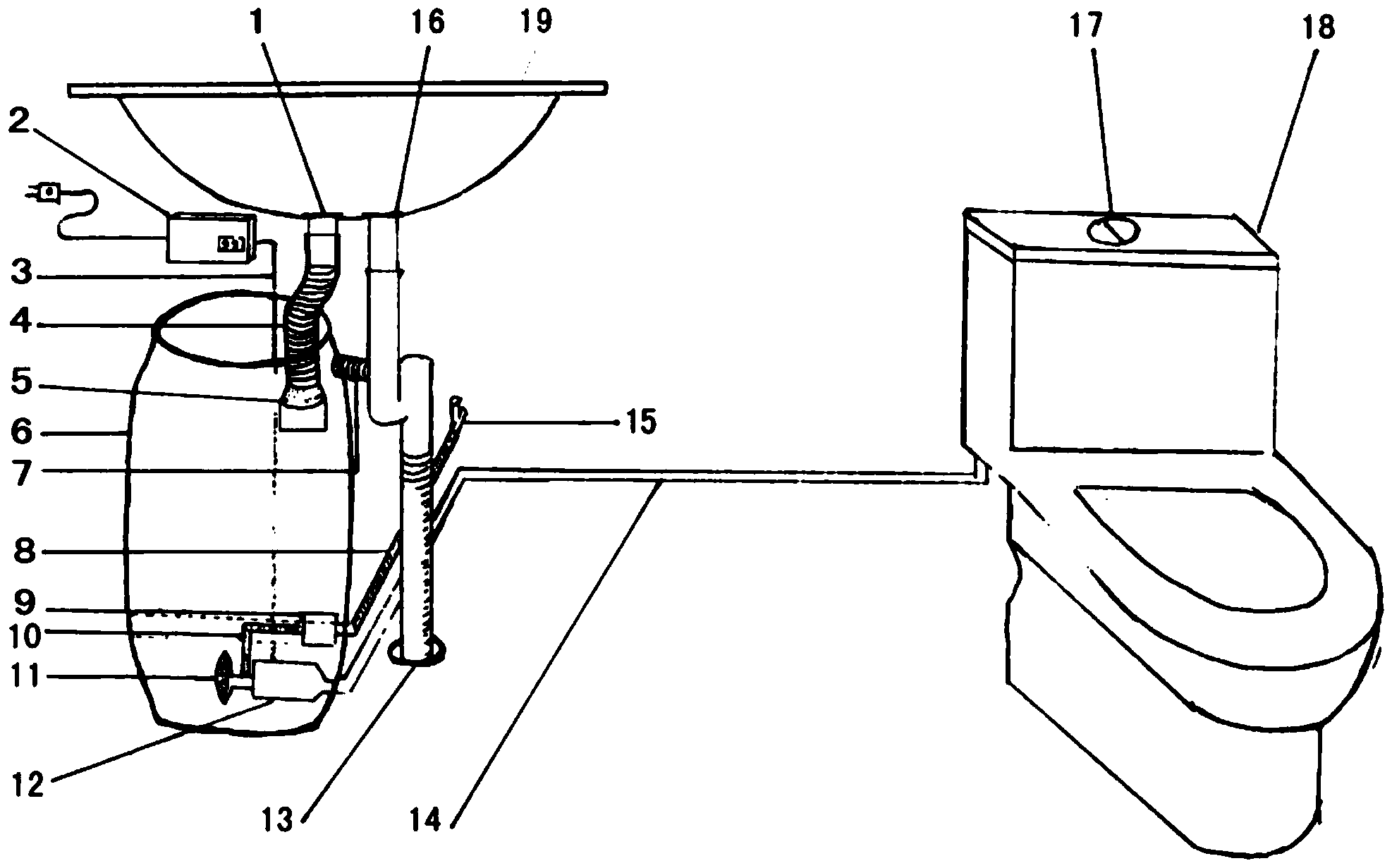

1.一种全自动废水冲厕装置，包括马桶(18)、盥洗盆(19)及蓄水桶(6)，其特征在于：盥洗盆(19)的第一下水口(1)通过下水管道(4)接入蓄水桶(6)，蓄水桶(6)内设有抽水泵(12)，抽水泵(12)出口通过泵水管道(14)连接马桶(18)，马桶(18)的冲水按钮(17)处设有与冲水按钮(17)配合的微动开关，使当按压冲水按钮(17)时，微动开关闭合，抽水泵(12)、微动开关连接智能控制器(2)。
2.根据权利要求1所述的全自动废水冲厕装置，其特征在于：所述的盥洗盆(19)内设有第二下水口(16)，第二下水口(16)接入排污管道(13)。
3.根据权利要求1所述的全自动废水冲厕装置，其特征在于：所述的蓄水桶(6)内设有低水位补水浮球阀(9)，浮球阀(9)设置在自来水补充管(8)上，抽水泵(12)进水口处设置泵过滤网(11)，泵过滤网(11)内侧管路与反冲洗管道(10)相连，反冲洗管道(10)连接自来水补充管(8)。
4.根据权利要求3所述的全自动废水冲厕装置，其特征在于：所述的自来水补充管(8)通过三通管(15)连接自来水管网。
5.根据权利要求1所述的全自动废水冲厕装置，其特征在于：所述的蓄水桶(6)上部设有溢流管(7)，溢流管(7)与排污管道(13)相通。
6.根据权利要求1所述的全自动废水冲厕装置，其特征在于：所述的智能控制器(2)设有低电压计时装置及低电压电源。
说明书
全自动废水冲厕装置
技术领域
本实用新型涉及一种全自动废水冲厕装置，特别涉及一种用于卫生间废水回收、家用净水机产生的废水利用节能节水安全低电压系统。
背景技术
水是维系生命与健康的基本需求，地球虽然有71%的面积为水所覆盖，但是淡水资源却极其有限。在全部水资源中，97.47%是无法饮用的咸水。在余下的2.53%的淡水中，有87%是人类难以利用的两极冰盖、高山冰川和永冻地带的冰雪。人类真正能够利用的是江河湖泊以及地下水中的一部分，仅占地球总水量的0.26%。
我国是一个干旱缺水严重的国家。我国的淡水资源总量为28000亿立方米，占全球水资源的6%，但是，我国的人均水资源量只有2300立方米，仅为世界平均水平的1/4，是全球人均水资源最贫乏的国家之一。然而，中国又是世界上用水量最多的国家。
目前，抽水马桶用水都是直接使用自来水，马桶连接自来水管道很不卫生、马桶水箱水会有回流现象，致使我们的饮用水被马桶内的各种细菌污染。这些细菌长期潜伏在体内会有癌变危险。而家庭中用水如洗手间的洗漱等用水都是通过盥洗盆直接排入下水道中，这些水有些还很清澈，完全可以用来冲洗厕所，直接排掉非常可惜。为节约用水，很多家庭中把废水单独收集起来，再用于冲厕所，但由于操作较为不便，不易坚持。
实用新型内容
根据以上现有技术的不足，本实用新型所要解决的技术问题是：提供一种全自动废水冲厕装置，可将生活中的洗刷用水、家用净水机产生的废水自动回收利用，操作简便安全卫生自动化程度高、节省水资源。
本实用新型所述的全自动废水冲厕装置，包括马桶、盥洗盆及蓄水桶，盥洗盆的第一下水口通过下水管道接入蓄水桶，蓄水桶内设有抽水泵，抽水泵出口通过泵水管道连接马桶，马桶的冲水按钮处设有与冲水按钮配合的微动开关，使当按压冲水按钮时，微动开关闭合，抽水泵、微动开关连接智能控制器。
通过第一下水口，将洗刷中的回收用水通过蓄水桶收集起来，当马桶冲水时启动微动开关，开启智能控制器控制抽水泵工作根据马桶水箱大小设定抽水泵工作时间。当蓄水桶水位不足时，水位浮球阀会自动补充少量自来水，同时反冲洗泵过滤网，做到永久免人工冲洗泵过滤网，不影响抽水泵上水工作，而蓄水桶仍留大部分空间储存生活用水。当蓄水桶水位超过上限时，会通过溢流管流向排污管道防止水溢出蓄水桶。
所述的盥洗盆内设有第二下水口，第二下水口接入排污管道。
所述的蓄水桶内设有低水位补水浮球阀，浮球阀设置在自来水补充管上，抽水泵进水口处设置泵过滤网，泵过滤网内侧管路与反冲洗管道相连，反冲洗管道连接自来水补充管。
所述的自来水补充管通过三通管连接自来水管网。
所述的蓄水桶上部设有溢流管，溢流管与排污管道相通。
所述的智能控制器设有低电压计时装置及低电压电源。
使用时，可根据污水的性质选择盥洗盆的出水口，对于污染程度较高的水，可打开第二出水口排入下水道中，对于较为干净的水，可打开第一出水口，流入蓄水桶中。当抽水马桶冲水时，冲水按钮启动微动开关，智能控制器控制抽水泵工作限时，将蓄水桶中的水用抽水泵吸入马桶水箱中，指定水箱水位后自动关闭抽水泵工作。如果运作中蓄水桶水位不足时，低水位浮球阀会自动补充自来水，同时反冲洗泵过滤网，永久免人工冲洗，不影响抽水泵向马桶中上水。当蓄水桶水满时会通过溢流管流向排污管道，避免蓄水桶水溢出。
与现有技术相比，本实用新型具有的有益效果是：
本全自动废水冲厕装置可方便的将生活中的洗刷用水自动回收利用，操作简便，自动化程度高，安全、卫生、节省水资源，杜绝饮用水与马桶水箱连接造成的饮用水污染，保护人体健康。
