申请日2016.03.25
公开(公告)日2016.08.31
IPC分类号C02F11/12; B01D45/12
摘要
本实用新型公开了一种用于处理污水处理的污泥烘干机，包括进料斗、输送电机、湿泥输送机、煤气发生炉、干燥筒、冷凝水出口、空气入口、蒸汽出口、排空管、引风机、旋风除尘器、干泥输送机、出泥口、管道、污泥收集槽;进料斗一侧设有湿泥输送机，所湿泥输送机一侧设有煤气发生炉，煤气发生炉一侧设有干燥筒，干燥筒一侧设有旋风除尘器，旋风除尘器上部设有引风机，引风机一侧设有排空管，旋风除尘器一侧通过管道与干泥输送机连接，干泥输送机一侧设有出泥口，出泥口一侧设有污泥收集槽。本实用新型减少了污泥在烘干和排放过程中的烟尘，保护了使用者的身体不受烟尘危害，降低了环境治理的成本，提高了污泥烘干效果。

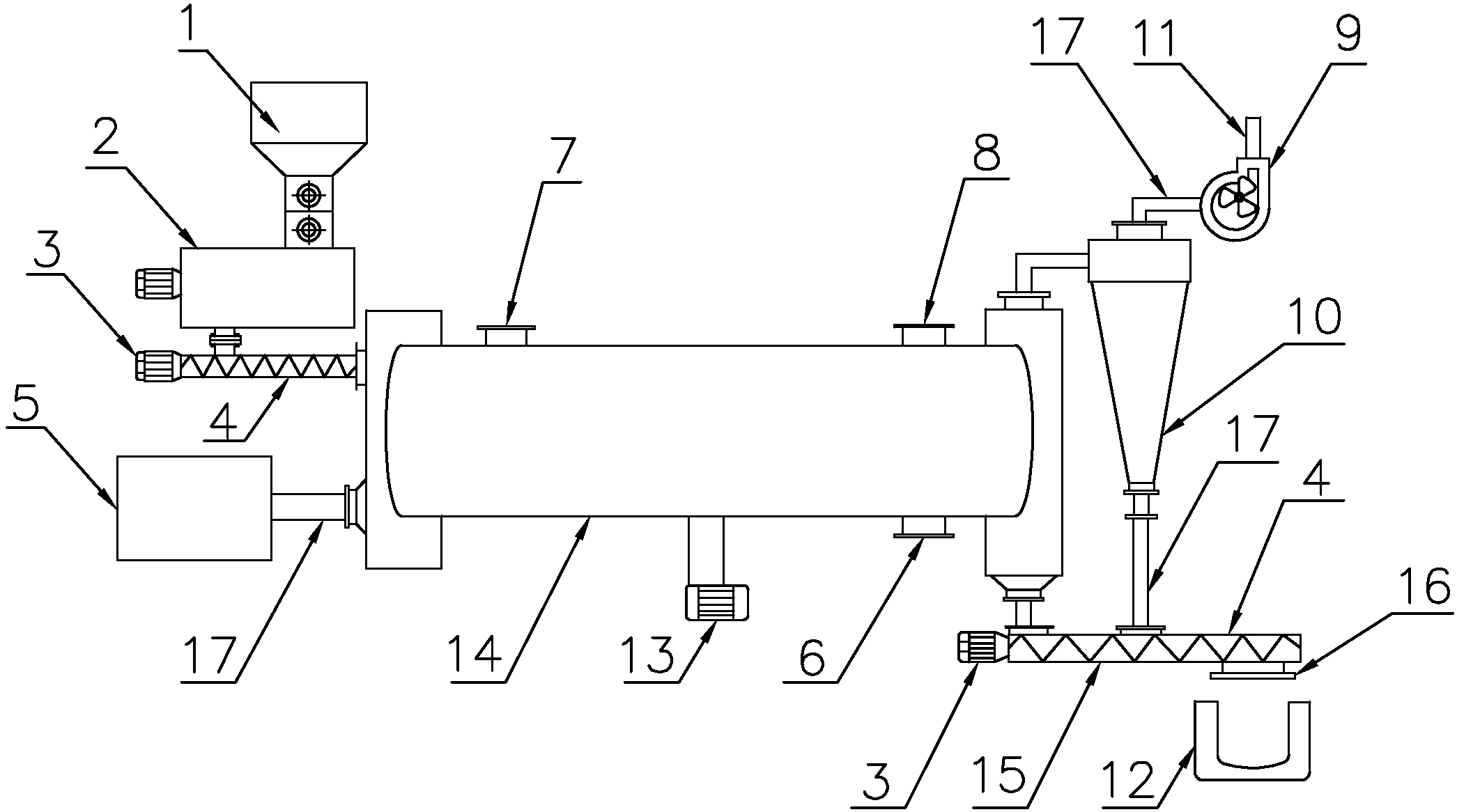

摘要附图
权利要求书
1.一种用于处理污水处理的污泥烘干机，包括进料斗、输送电机、湿泥输送机、煤气发生炉、干燥筒、冷凝水出口、空气入口、蒸汽出口、排空管、引风机、旋风除尘器、干泥输送机、出泥口、管道、污泥收集槽;其特征在于所述进料斗一侧设有湿泥输送机，所述湿泥输送机为螺旋输送机，所述湿泥输送机一侧设有输送电机，所述湿泥输送机一侧设有煤气发生炉，所述煤气发生炉一侧设有干燥筒，所述干燥筒通过管道与煤气发生炉和湿泥输送机连接，所述干燥筒上部一侧设有空气入口，所述干燥筒上部另一侧设有蒸汽出口，所述干燥筒下部一侧设有冷凝水出口;所述干燥筒一侧设有旋风除尘器，所述旋风除尘器通过管道与干燥筒连接，所述旋风除尘器上部设有引风机，所述引风机一侧设有排空管，所述旋风除尘器一侧通过管道与干泥输送机连接，所述干泥输送机为螺旋输送机，所述干泥输送机一侧设有出泥口，所述出泥口一侧设有污泥收集槽。
2.根据权利要求1所述的一种用于处理污水处理的污泥烘干机，其特征在于所述进料斗一侧设有脱水机。
3.根据权利要求1所述的一种用于处理污水处理的污泥烘干机，其特征在于所述干燥筒一侧设有风机。
说明书
一种用于处理污水处理的污泥烘干机
技术领域
本实用新型属于污水处理技术领域，特别涉及一种用于处理污水处理的污泥烘干机。
背景技术
随着国家经济实力的增强，国民环保意识的提高，污水处理行业得到迅速发展，污泥的产量与日俱增，污泥的处置和开发利用问题日益为人们所关注;污泥烘干干燥设备，适于烘干污泥、金属和非金属矿的磁、重、浮精矿及水泥工业的粘土等多个行业，它的特点是生产率高，操作方便;筒体是卧式回转圆筒，其内部从前至后焊有交错排列角度不同的各式抄板，筒体体内根据用户需求不同，内部设计配备使用耐火材料隔温，在进料端为防止倒料设有门圈及螺旋抄板，具有结构合理，制作精良，产量高，能耗低，运转方便等优点，但目前市面上的污泥烘干机在污泥烘干和排泥过程中有大量尘土，危害使用人员的身体健康;另外，过多的尘土给环境治理带来困难，增加了环境治理的成本，且污泥烘干效果不理想。
发明内容
本实用新型的目的是克服现有技术中不足，提供一种用于处理污水处理的污泥烘干机，减少了污泥在烘干和排放过程中的烟尘，保护了使用者的身体不受烟尘危害，降低了环境治理的成本，污泥烘干效率高，污泥烘干效果好。
为了实现上述目的，本实用新型采用的技术方案是：
一种用于处理污水处理的污泥烘干机，包括进料斗、输送电机、湿泥输送机、煤气发生炉、干燥筒、冷凝水出口、空气入口、蒸汽出口、排空管、引风机、旋风除尘器、干泥输送机、出泥口、管道、污泥收集槽;所述进料斗一侧设有湿泥输送机，所述湿泥输送机为螺旋输送机，输送能力强，且螺旋输送机在输送湿泥的过程中对污泥进行挤压，滤出一部分水分，降低了后续烘干的运行成本;所述湿泥输送机一侧设有输送电机，输送电机为湿泥输送机提供动力驱动，所述湿泥输送机一侧设有煤气发生炉，煤气发生炉为烘干机提供热量，所述煤气发生炉一侧设有干燥筒，所述干燥筒通过管道与煤气发生炉和湿泥输送机连接，所述干燥筒上部一侧设有空气入口，所述干燥筒上部另一侧设有蒸汽出口，所述干燥筒下部一侧设有冷凝水出口;所述干燥筒一侧设有旋风除尘器，所述旋风除尘器通过管道与干燥筒连接，所述旋风除尘器上部设有引风机，所述引风机一侧设有排空管，所述旋风除尘器一侧通过管道与干泥输送机连接，所述干泥输送机为螺旋输送机，所述干泥输送机一侧设有出泥口，所述出泥口一侧设有污泥收集槽。
优选的，所述进料斗一侧设有脱水机，所述脱水机将来自进料斗的污泥进行预脱水，脱掉污泥中大部分的水分，提升了污泥的含固率，减少了污泥的烘干时间，提高了污泥的烘干效率，增强了污泥的烘干效果。
优选的，所述干燥筒一侧设有风机，所述风机将煤气发生炉产生的热量在干燥筒内与污泥均匀接触，避免了干燥筒内不同位置温度不同，污泥的受热不均匀;提高了污泥的烘干的效果，延长了干燥筒的使用寿命。
本实用新型与现有技术相比较有益效果表现在：
1)干燥筒一侧设有旋风除尘器，避免了污泥在烘干和排放过程中释放烟尘，保护了使用者的身体不受烟尘危害，降低了环境治理的成本;
2)进料斗一侧设有脱水机，脱水机将来自进料斗的污泥进行预脱水，脱掉污泥中大部分的水分，提升了污泥的含固率，减少了污泥的烘干时间，提高了污泥的烘干效率，增强了污泥的烘干效果;
3)干燥筒一侧设有风机，风机将煤气发生炉产生的热量在干燥筒内与污泥均匀接触，避免了干燥筒内不同位置温度不同，污泥的受热不均匀;提高了污泥的烘干的效果，延长了干燥筒的使用寿命
