申请日2016.05.20
公开(公告)日2016.07.27
IPC分类号C02F9/14
摘要
本发明公开了一种高效脱氮的无动力污水净化装置及其使用方法，包括三级处理单元，每级处理单元均包括厌氧处理区和复氧区，厌氧处理区和复氧区通过分区隔板隔开，分区隔板的末端设有污水过流孔;第一单元的厌氧处理区的底部前端有污水进水管接入，位于装置外的污水进水管上设有布水支管进行布流，布水支管分别从第二、三级处理单元的厌氧处理区进入装置;每级单元的复氧区均设有污水导流管与下级处理单元的厌氧处理区连通;所述第一、二级单元的厌氧处理区末端底部设有污泥溢流孔;所述第三级处理单元的复氧区末端设有排水管。本发明不消耗动力，通过污泥合理分配，平衡了装置中的微生物浓度，提高了污水中含氮污染物的去除效果。

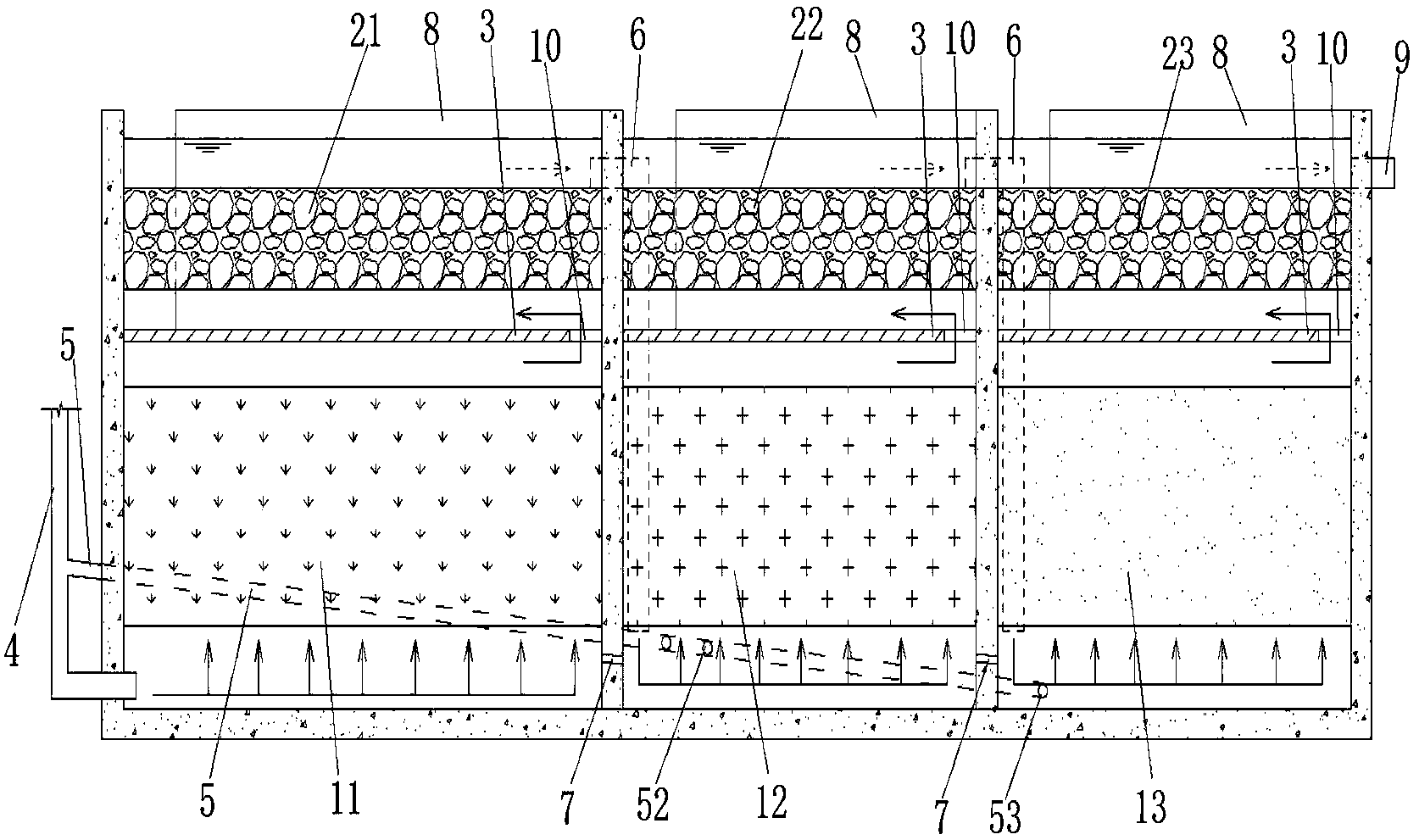

摘要附图
权利要求书
1.一种高效脱氮的无动力污水净化装置，其特征在于：包括三级处理单元，每级处理单元均包括位于单元底部的厌氧处理区和位于单元上部的复氧区，每级处理单元的厌氧处理区均设有填料，厌氧处理区和复氧区均通过分区隔板(3)隔开，所述分区隔板(3)的末端设有污水过流孔(10);第一级处理单元的厌氧处理区(11)的底部前端有污水进水管(4)接入，位于装置外的污水进水管(4)上设有具有布流作用的布水支管(5)，布水支管(5)与第二级处理单元的厌氧处理区(12)、第三级处理单元的厌氧处理区(13)连通;第一级处理单元的复氧区(21)和第二级处理单元的复氧区(22)均设有污水导流管(6)与下一级处理单元的厌氧处理区连通;所述第一级处理单元的厌氧处理区(11)和第二级处理单元的厌氧处理区(12)的末端底部均设有污泥溢流孔(7);所述第三级处理单元的复氧区(23)末端设有排水管(9)。
2.根据权利要求1所述的一种高效脱氮的无动力污水净化装置，其特征在于：所述布水支管(5)的管径不得大于污水进水管(4)的15%，并且以2%-5%的坡度与第二级处理单元的厌氧处理区(12)、第三级处理单元的厌氧处理区(13)相连，其中布水支管(5)在第二、三级处理单元的布水支管数的比值位于1.5-2之间。
3.根据权利要求1所述的一种高效脱氮的无动力污水净化装置，其特征在于：所述污泥溢流孔(7)位于第一级处理单元的厌氧处理区(11)和第二级处理单元的厌氧处理区(12)末端并靠近池底，并且污泥溢流孔(7)孔径不大于15mm。
4.根据权利要求1所述的一种高效脱氮的无动力污水净化装置，其特征在于：各级处理单元的复氧区顶部均开放。
5.根据权利要求4所述的一种高效脱氮的无动力污水净化装置，其特征在于：各级处理单元的复氧区中间部位设有隔板(8)，所述隔板(8)一端与复氧区末端相连接，另一端与复氧区前端留有空隙。
6.根据权利要求1所述的一种高效脱氮的无动力污水净化装置，其特征在于：该净化装置中第一、二、三级处理单元所占的容积百分比分别为40%-50%、25%-30%、25%-30%。
7.根据权利要求1所述的一种高效脱氮的无动力污水净化装置，其特征在于：该净化装置中各级处理单元的厌氧处理区和复氧区的容积之比位于1.5-2.5之间。
8.一种高效脱氮的无动力污水净化装置的使用方法，其特征在于：该装置的使用步骤是：
A、污水从污水进水管(4)进入该装置的第一级处理单元的厌氧处理区(11)，在该区域进行生化处理，同时污水中的固态污染物在该区域进行沉降;
B、经过厌氧处理后，污水通过污水过流孔(10)进入第一级处理单元的复氧区(21)，微生物与污水发生兼氧和好氧反应，将污水中的含氮污染物氧化为硝态氮或亚硝态氮;
C、在第一级处理单元的复氧区(21)处理完后，污水通过污水导流管(6)进入第二级处理单元的厌氧处理区(12)，经过硝化的污水在该区域与微生物进行反硝化反应;
D、处理后的污水通过污水过流孔(10)进入第二级处理单元的复氧区(22)，污水中少部分未去除的氮在此区域在此进行硝化反应;
E、硝化完后的污水通过污水导流管(6)进入第三级处理单元的厌氧处理区(13)，污水在该区域与微生物发生硝化反应;
F、之后污水通过污水过流孔(10)进入第三级处理单元的复氧区(23)，污水在该区域经过过滤后通过排水管(9)排出该净化装置。
说明书
一种高效脱氮的无动力污水净化装置及其使用方法
技术领域
本发明涉及一种污水净化装置，具体涉及一种高效脱氮的无动力污水净化装置及其使用方法。
背景技术
我国农村地区在由于居民居住分散,能源紧缺,在对生活污水处理上面的技术选择限制型较大。但是，随着环境污染形势日益严峻，农村生活污染物处理的必要性也凸显出来。目前，农村地区目前处理生活污水主要是用沼气池、化粪池、生活污水净化池、人工湿地进行处理。
近年来，农村生活污水处理在技术上也取得了不少进展，如中国专利“CN201510426543”公开了一种用于小城镇污水处理的人工湿地污水预处理的方法，具体步骤为：污水经格栅池拦截处理后进入生物选择区,然后进入生物反应区，活性污泥降解生活污水中的各种污染物,之后在混凝区投加絮凝剂进行混凝,混凝后在沉淀区进行沉淀,最后污水进入人工湿地进行深度处理,该发明提高了系统的耐冲击能力，适合在小城镇污水水质波动较大的环境使用;又如中国专利“CN201510353294”提供了一种用于农村生活污水处理的新型生物滤池，包括有池体，池体内设有多组并列的过滤单元，每个过滤单元包括有曝气混合区，曝气混合区两侧分别设有生物过滤区，两个生物过滤区的外侧分别设有清水出水区;池体上开有与曝气混合区联通的进水口以及与清水出水区联通的出水口。该发明适用于用地紧张，而且要求出水水质严格的地区。
然而，我国的生活污水净化处理起步较晚，现有的生活污水净化处理系统仍存在一些问题，在无动力的情况下，污水净化装置前段污水浓度大，微生物浓度高，而污水净化装置后半段污水浓度低，相应微生物浓度低，装置的处理效率前段高后段低，降低了装置后段的容积利用率。而且，由于装置后半段污水中有机碳浓度低，不能达到微生物脱氮的要求，导致污水脱氮效率低，出水总氮含量难以达标。
发明内容
为了解决现有技术的不足，本发明在于提出一种高效脱氮的无动力污水净化装置及其使用方法，该装置对污水实行合理布流，使污水的有机碳按照微生物脱氮除磷的需求在整个净化装置中进行分配，并且根据生物脱氮除磷生化过程的需要，使污水反复经过厌氧-好氧-兼氧的过程，保证了污水中含氮污染物的去除效果。同时，本装置还通过污泥合理分配，平衡了整个装置中的微生物浓度，提高了装置的容积利用率，整个处理过程不消耗动力，非常适合能源缺乏的农村地区使用。
为了实现上述的目的，本发明采用的技术方案如下：
一种高效脱氮的无动力污水净化装置，包括三级处理单元，每级处理单元均包括位于单元底部的厌氧处理区和位于单元上部的复氧区，每级处理单元的厌氧处理区均设有填料，所述第一级处理单元的厌氧处理区设有弹性填料或者软性填料，第二、三级处理单元的厌氧处理区设有生物活性填料或生物悬浮填料;厌氧处理区和复氧区通过分区隔板隔开，所述分区隔板的末端设有污水过流孔;第一级处理单元的厌氧处理区底部前端有污水进水管接入，位于装置外的污水进水管上设有具有布流作用的布水支管，布水支管与第二级处理单元的厌氧处理区、第三级处理单元的厌氧处理区连通;第一级处理单元的复氧区和第二级处理单元的复氧区均设有污水导流管与下级处理单元的厌氧处理区连通;所述第一级处理单元的厌氧处理区和第二级处理单元的厌氧处理区末端底部均设有污泥溢流孔;所述第三级处理单元的复氧区末端设有排水管，净化后的水从排水管排出。
进一步地，所述布水支管的管径不得大于污水进水管的15%，并且布水支管以2%-5%的坡度与第二级处理单元的厌氧处理区、第三级处理单元的厌氧处理区相连，污水能够在有一定坡度的布水支管内实行自动布流，其中布水支管在第二、三级处理单元的布水支管数的比值位于1.5-2之间;污水随着呈一定坡度的布水支管无需动力的自动分流入第二、三级处理单元的厌氧处理区中，根据所需处理污水量的大小分配布水支管的数量。
进一步地，所述污泥溢流孔位于第一级处理单元的厌氧处理区和第二级处理单元的厌氧处理区末端并靠近池底，并且污泥溢流孔孔径不大于15mm，若污泥溢流孔孔径过大，会导致污泥过多的流入下一级处理单元，从而影响污水处理效果。
进一步地，各级处理单元的复氧区顶部开放，污水与空气充分接触;复氧区的污水底部铺设碎石，并在复氧区设有滤料或种有去污植物，提高污水去污效果。
进一步地，各级处理单元的复氧区中间部位设有隔板，所述隔板一端与复氧区末端相连接，另一端与复氧区前端留有空隙;复氧区利用隔板让污水形成回流廊道，污水从污水过流孔进入复氧区绕过隔板从污水导流管流向下一级处理单元的厌氧处理区，增加污水的流通路径，增加污水与氧气的接触时间，促进兼氧与好氧反应的进行。
进一步地，该装置中第一、二、三级处理单元所占的容积百分比分别为40%-50%、25%-30%、25%-30%，根据微生物以及有机碳的数量合理分配三级处理单元的容积大小，提高了装置的容积利用率。
进一步地，该净化装置中各级处理单元的厌氧处理区和复氧区的容积之比位于1.5-2.5之间，厌氧处理区需要更多的容积中来沉降污水中的污泥。
进一步地，该净化装置使用的步骤为：
A、污水从污水进水管进入该装置的第一级处理单元的厌氧处理区，在该区域进行生化处理，同时污水中的固态污染物在该区域进行沉降;
B、经过厌氧处理后，污水通过污水过流孔进入第一级处理单元的复氧区，微生物与污水充分接触并发生兼氧和好氧反应，将污水中的含氮污染物氧化为硝态氮或亚硝态氮;
C、在第一级处理单元的复氧区处理完后，污水通过污水导流管进入第二级处理单元的厌氧处理区，同时，污水进水管中一部分污水通过布水支管直接流入该区域，增加了该区域有机碳和微生物的含量，并且第一级处理单元的厌氧处理区底部的污泥通过污泥溢流孔流入该区域，增加了该区域微生物的数量，经过硝化的污水在该区域与微生物进行反硝化反应;
D、经过处理后的污水通过污水过流孔进入第二级处理单元的复氧区，污水中少部分未去除的氮在此区域在此进行硝化反应;
E、在此硝化完后的污水通过污水导流管进入第三级处理单元的厌氧处理区，同时，污水进水管中一部分污水通过布水支管直接流入该区域，增加了该区域有机碳和微生物含量，并且第二级处理单元的厌氧处理区底部的污泥通过污泥溢流孔流入该区域，增加了该区域微生物的数量，污水在该区域与微生物发生硝化反应;
F、之后污水通过污水过流孔进入第三级处理单元的复氧区，污水在该区域经过过滤后通过排水管排出该净化装置。
本发明的有益效果是：
(1)在本发明中，充分利用了污水中原有的有机物，通过布水支管合理的布流，将其通入到污水反硝化的区域即厌氧处理区，为污水反硝化过程提供了充分的有机碳，保证了污水脱氮的效果;同时通过布水支管实现了污水原水和微生物菌群的重新分布，有效避免了该装置后段处理部分的微生物浓度较低的现象的发生，有效解决了微生物浓度低处理能力降低的问题，使得装置内污水处理能得到有效平衡，提高了装置总体的容积利用效率，提高了污水脱氮的能力。
(2)在本发明中，沉降在上一级处理单元中携带微生物的污泥将通过污泥溢流孔流入下一级处理单元，既防止了上一级处理单元中污泥的过量堆积，也丰富了下一阶段的微生物菌群，提高了后续单元污水处理的效率，平衡了污水处理能力。
(3)在本发明中，各级处理单元形成微生物种群各有不同，针对的污染物降解特性也不同，污水经过各级单元反复的厌氧-兼氧-好氧过程的处理后，各种有机物均能得到有效去除，处理效果良好。
(4)在本发明中，整个过程无需外加动力，靠污水自流和有一定坡度的布水支管的分流来自动控制污水的布流效果，降低了能耗，使得运行成本低。
