申请日2016.04.14
公开(公告)日2016.07.20
IPC分类号C02F11/12
摘要
本发明公开一种环境污泥干燥处理装置，包括壳体，所述壳体内部设有由驱动轮驱动的输送链，所述输送链上通过驱动轴均匀安装有铰刀，所述壳体外侧壁设有与其内部连通的输送带，所述输送带位于壳体内部的一端下方设有相对旋转的挤压辊，所述挤压辊位于输送链上方，所述壳体内侧壁靠近顶部的位置设有水箱，水箱内底面设有空腔，空腔内设有加热管，水箱外侧壁靠近顶部的位置设有出气孔，水箱顶部设有与其内部连通的补液管和液位传感器，所述补液管上设有补液阀，所述液位传感器与补液管电连，所述壳体内侧壁靠近底面的位置设有液压伸缩杆，液压伸缩杆远离壳体的一端设有推板。本发明能有效的进行污泥的干燥且保证设备的正常运行。
权利要求书
1.一种环境污泥干燥处理装置，其特征在于：包括壳体，所述壳体内部设有由驱动轮驱动的输送链，所述输送链上通过驱动轴均匀安装有铰刀，所述壳体外侧壁设有与其内部连通的输送带，所述输送带位于壳体内部的一端下方设有相对旋转的挤压辊，所述挤压辊位于输送链上方，所述壳体内侧壁靠近顶部的位置设有水箱，水箱内底面设有空腔，空腔内设有加热管，水箱外侧壁靠近顶部的位置设有出气孔，水箱顶部设有与其内部连通的补液管和液位传感器，所述补液管上设有补液阀，所述液位传感器与补液管电连，所述壳体内侧壁靠近底面的位置设有液压伸缩杆，液压伸缩杆远离壳体的一端设有推板，所述壳体下表面远离液压升降杆的一端开有出料口，所述出料口上设有出料门，所述壳体外侧壁靠近顶部的位置设有通过进风管与其内部连通的风机，壳体外侧壁还温度控制器，所述温度控制器与加热管电连。
2.根据权利要求1所述的环境污泥干燥处理装置，其特征在于：所述水箱与壳体内侧壁一体成型。
3.根据权利要求1或2所述的环境污泥干燥处理装置，其特征在于：所述推板与液压伸缩杆可拆卸连接。
4.根据权利要求1或2所述的环境污泥干燥处理装置，其特征在于：所述出料门与壳体铰接。
说明书
环境污泥干燥处理装置
技术领域
本发明属于环境污泥处理领域，具体涉及一种环境污泥干燥处理装置。
背景技术
目前，对于污泥进行无害化处理方法有多种，但首先都需要对污泥进行干燥处理，传统的污泥干燥设备如桨叶式、卧式盘式，但是由于物料沉积于干燥腔内，蒸汽堆积，透气性差，物料干化湿度差极小，干燥动力低，蒸汽不能迅速脱离载体，同时依靠盘面，转轴的强力挤压，污泥内部孔隙率极低，造成能耗消耗大，摩擦、挤压强度高，设备耐用性差，同时驱动功率极大，消耗能量高;而流化床、回转窑，中温带式，均依靠热空气带走蒸汽，处理过程中粉尘量大，安全性低，同时大量尾气需要高昂的处理费用，由于污泥的黏连性，极易导致穿孔死床，风机故障等。
发明内容
本发明所要解决的技术问题便是针对上述现有技术的不足，提供一种环境污泥干燥处理装置，能有效的进行污泥的干燥且保证设备的正常运行。

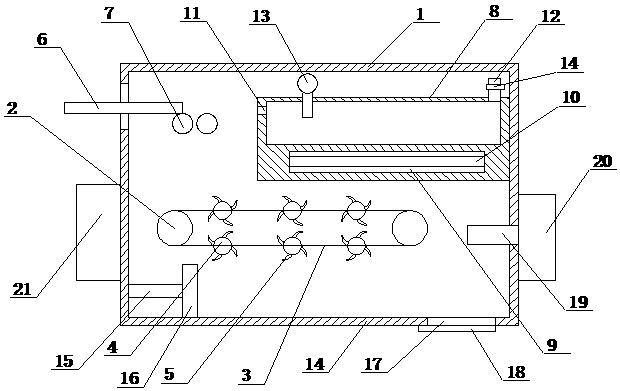

本发明所采用的技术方案是：一种环境污泥干燥处理装置，包括壳体，所述壳体内部设有由驱动轮驱动的输送链，所述输送链上通过驱动轴均匀安装有铰刀，所述壳体外侧壁设有与其内部连通的输送带，所述输送带位于壳体内部的一端下方设有相对旋转的挤压辊，所述挤压辊位于输送链上方，所述壳体内侧壁靠近顶部的位置设有水箱，水箱内底面设有空腔，空腔内设有加热管，水箱外侧壁靠近顶部的位置设有出气孔，水箱顶部设有与其内部连通的补液管和液位传感器，所述补液管上设有补液阀，所述液位传感器与补液管电连，所述壳体内侧壁靠近底面的位置设有液压伸缩杆，液压伸缩杆远离壳体的一端设有推板，所述壳体下表面远离液压升降杆的一端开有出料口，所述出料口上设有出料门，所述壳体外侧壁靠近顶部的位置设有通过进风管与其内部连通的风机，壳体外侧壁还温度控制器，所述温度控制器与加热管电连。
作为优选，所述水箱与壳体内侧壁一体成型。
作为优选，所述推板与液压伸缩杆可拆卸连接。
作为优选，所述出料门与壳体铰接。
本发明的有益效果在于：通过温度控制器和加热管的配合，能有效的控制加热的温度;同时，输送过程和破碎过程简单，便于操作和控制。
