申请日2016.05.20
公开(公告)日2016.07.27
IPC分类号C02F9/08
摘要
本发明公开了一种紫外条件下的混合催化剂超声雾化有机污水净化系统，包括雾化池、雾化管及其附属设备，所述雾化管设置在雾化池内;所述雾化池内下部设置送风风扇，送风风扇上部依次连接有超声产生电路和超声发生器;雾化池与雾化管的间隙中设置有进风管，进风管的端部设置有风机，尾部通向送风风扇;雾化管的顶部连接有再液化装置，雾化管的上部内壁中设置有紫外线灯;还包括有机废水过滤装置和双氧水装置，均通过管道与雾化管底部相连接;雾化池与雾化管的间隙中还设置有抽水管，抽水管的一端位于雾化管的底部一侧，另一端与抽水电机连接。本发明可以处理非大规模生化废水，最大程度降低有机废水排放对外界环境的影响。

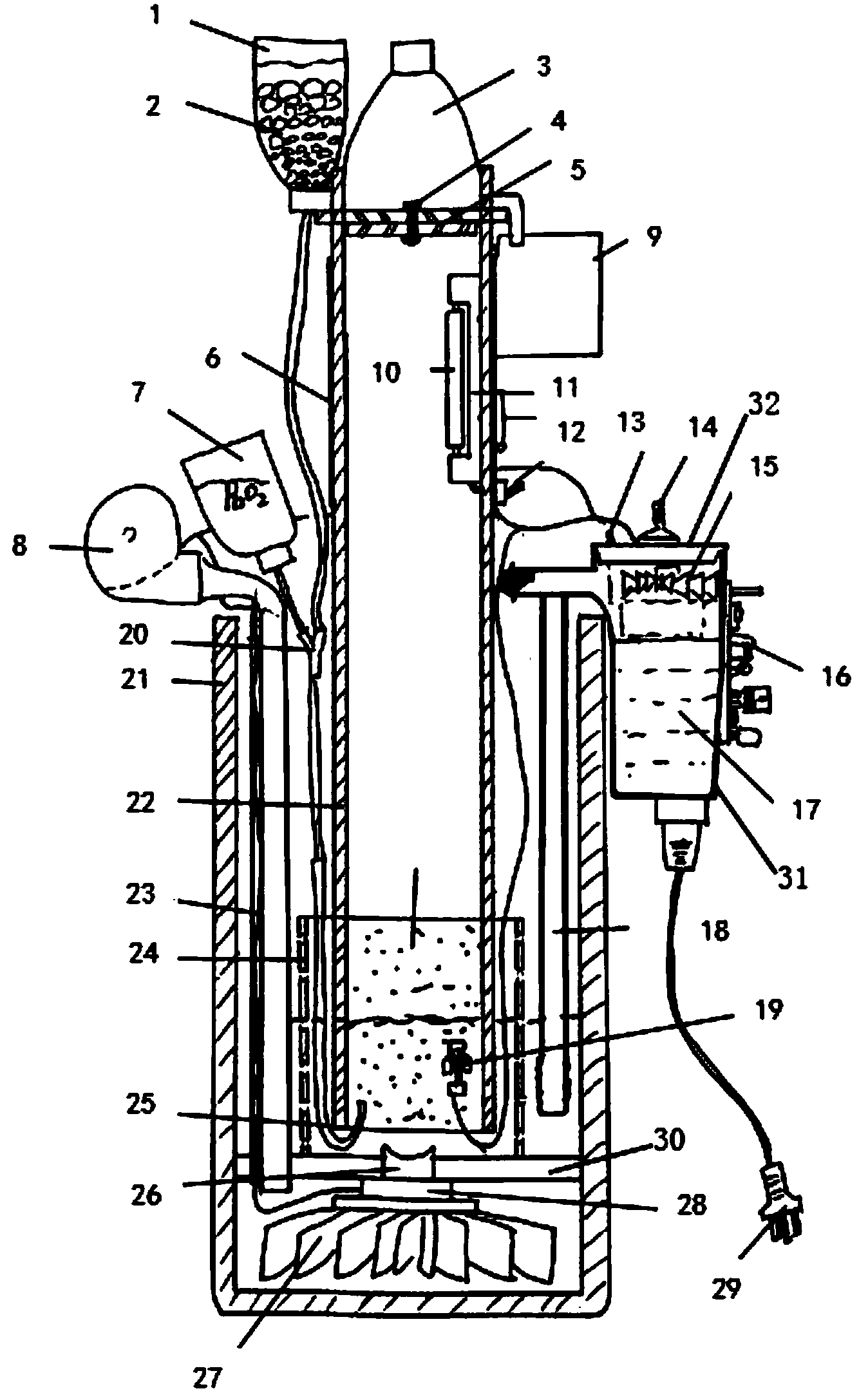

摘要附图
权利要求书
1.一种紫外条件下的混合催化剂超声雾化有机污水净化系统，其特征在于：包括雾化池(21)和雾化管(22)，所述雾化管(22)设置在雾化池(21)内;所述雾化池(21)内下部设有一个挡板(30)，挡板(30)下的空间中设置送风风扇(27)，送风风扇(27)上部设置有超声装置，所述超声装置穿过挡板(30)，其出口相对雾化管(22)底部;雾化池(21)与雾化管(22)的间隙中设置有进风管(23)，进风管(23)的端部设置有风机(8)，尾部穿过挡板(30)，并通向送风风扇(27);雾化管(22)的下部外侧设置有管壁上开设有若干孔的漏管(24)，漏管(24)上附着有TiO2-WO3混合催化剂，雾化管(22)的顶部连接有再液化装置(3)，再液化装置(3)的底部连接有再液化水收集容器(9)，雾化管(22)的上部内壁中设置有紫外线灯(10);还包括有机废水过滤装置(1)和双氧水装置(7)，有机废水过滤装置(1)和双氧水装置(7)均通过管道与雾化管(22)底部相连接，有机废水过滤装置(1)中放置有石头及细沙(2)，双氧水装置(7)中放置有双氧水;雾化池(21)与雾化管(22)的间隙中还设置有抽水管(18)，抽水管(18)的一端位于雾化管(22)的底部一侧，另一端与内部设置有抽水电机(15)的抽水箱(31)连接，抽水电机(15)位于抽水箱(31)内的上部，其下部设置有过滤层(17)，过滤层(17)上附着有量子态的TiO2-WO3混合催化剂。
2.如权利要求1所述的紫外条件下的混合催化剂超声雾化有机污水净化系统，其特征在于：所述雾化管(22)的顶部与再液化装置(3)的连接处设置有可转动通气阀(5)，可转动通气阀(5)上设置有固定螺钉(4)。
3.如权利要求1所述的紫外条件下的混合催化剂超声雾化有机污水净化系统，其特征在于：所述雾化管(22)内设置有浮式水位检测仪(19)。
4.如权利要求1所述的紫外条件下的混合催化剂超声雾化有机污水净化系统，其特征在于：所述有机废水过滤装置(1)和双氧水装置(7)均与三相液体混合管(20)相连，三相液体混合管(20)通过管道与雾化池(21)底部相连。
5.如权利要求1所述的紫外条件下的混合催化剂超声雾化有机污水净化系统，其特征在于：所述超声装置由依次连接的超声产生电路(28)和超声发生器(26)组成，所述超声产生电路(28)与位于雾化池(21)外的变压器及超声驱动电路(16)以及超声频率调节装置(14)连接。
6.如权利要求1所述的紫外条件下的混合催化剂超声雾化有机污水净化系统，其特征在于：所述紫外线灯(10)安装在位于雾化管(22)内壁的紫外线灯座(11)上，并设置有紫外线灯开关(12)，紫外线灯开关(12)位于雾化管(22)外壁。
7.如权利要求1或6所述的紫外条件下的混合催化剂超声雾化有机污水净化系统，其特征在于：所述雾化管位于紫外线灯(10)处的外壁上设置有黑色紫外线保护层(6)。
8.如权利要求1所述的紫外条件下的混合催化剂超声雾化有机污水净化系统，其特征在于：所述雾化池(21)为玻璃容器。
9.如权利要求1所述的紫外条件下的混合催化剂超声雾化有机污水净化系统，其特征在于：还包括工作指示灯(13)，工作指示灯(13)设置于位于雾化池(21)外的控制面板(32)上。
说明书
紫外条件下的混合催化剂超声雾化有机污水净化系统
技术领域
本发明涉及一种污水的综合处理净化装置，尤其是能处理净化有机污水的装置。
背景技术
目前，处理有机污水主要利用物化处理技术。物化法常作为一种预处理的手段应用于有机废水处理，预处理的目的是通过回收废水中的有用成分，或对一些难生物降解物进行处理，从而达到去除有机物，提高生化性，降低生化处理负荷降，提高处理效率。一般常用的物化法有萃取法、吸附法、浓缩法、超声波降解法等。虽然每种方法都能在一定程度上净化有机污水，但是也存在一些缺点，如萃取法只是一个污染物的物理转移过程,而非真正的降解;吸附法中使用的活性炭虽然具有较高的吸附性，但由于再生困难、费用高而在国内较少使用;浓缩法的能耗较高。基于以上各种常用方法，所以发明一种可以综合处理有机污水的装置很有必要。
发明内容
本发明的目的是提供一种紫外条件下的混合催化剂超声雾化有机污水净化系统，利用各种方式来处理净化污水，改系统不仅能够出去有机污水中的各种不可溶成分，而且可以有效杀灭病菌、分解色素及各种有机成分，最后达到净化目的。
为实现上述目的，本发明采用的技术方案为：
一种紫外条件下的混合催化剂超声雾化有机污水净化系统，包括雾化池和雾化管，所述雾化管设置在雾化池内;所述雾化池内下部设有一个挡板，挡板下的空间中设置送风风扇，送风风扇上部设置有超声装置，所述超声装置穿过挡板，其出口相对雾化管底部;雾化池与雾化管的间隙中设置有进风管，进风管的端部设置有风机，尾部穿过挡板，并通向送风风扇;雾化管的下部外侧设置有管壁上开设有若干孔的漏管，漏管上附着有TiO2-WO3混合催化剂，雾化管的顶部连接有再液化装置，再液化装置的底部连接有再液化水收集容器，雾化管的上部内壁中设置有紫外线灯;还包括有机废水过滤装置和双氧水装置，有机废水过滤装置和双氧水装置均通过管道与雾化管底部相连接，有机废水过滤装置中放置有石头及细沙，双氧水装置中放置有双氧水;雾化池与雾化管的间隙中还设置有抽水管，抽水管的一端位于雾化管的底部一侧，另一端与内部设置有抽水电机的抽水箱连接，抽水电机位于抽水箱内的上部，其下部设置有过滤层，过滤层上附着有量子态TiO2-WO3混合催化剂。
进一步的，所述雾化管的顶部与再液化装置的连接处设置有可转动通气阀，可转动通气阀上设置有固定螺钉。
进一步的，所述雾化管内设置有浮式水位检测仪。
进一步的，所述有机废水过滤装置和双氧水装置均与三相液体混合管相连，三相液体混合管通过管道与雾化池底部相连。
进一步的，所述超声装置由依次连接的超声产生电路和超声发生器组成，所述超声产生电路与位于雾化池外的变压器及超声驱动电路以及超声频率调节装置连接。
进一步的，所述紫外线灯安装在位于雾化管内壁的紫外线灯座上，并设置有紫外线灯开关，紫外线灯开关位于雾化管外壁。
进一步的，所述雾化管位于紫外线灯处的外壁上设置有黑色紫外线保护层。
进一步的，所述雾化池为玻璃容器。
进一步的，还包括工作指示灯，工作指示灯设置于位于雾化池外的控制面板上。
有益效果：在该系统中，有机污水经过有机废水过滤装置进行第一次粗过滤，过滤掉大块的有机固体废物和其他污染物，再经过第二次循环过滤将一些块状菌群过滤。这样，含有少量不可溶物质的有机污水来到雾化管底部进行雾化，经过超声波的雾化后成为雾液，由于物体自身性质，大部分物质无法被雾化，并且在这个过程中，超声波使得细菌破裂、病毒变性，有利于下一步处理。经过雾化的雾液被风扇送至雾化管上部进行紫外照射，由于雾液更加分散，所以照射效果好，此时大部分有害病菌都已经死亡;并且之前加入的H2O2生成O3，以气态形式与雾液充分混合，使得效果更好。最后，雾液通过上部再液化装置变回液体状态。本发明的系统可以处理非大规模生化废水(如实验室有机废水)，最大程度降低有机废水排放对外界环境的影响。
