申请日2016.04.07
公开(公告)日2016.08.17
IPC分类号C02F11/00; C02F1/40
摘要

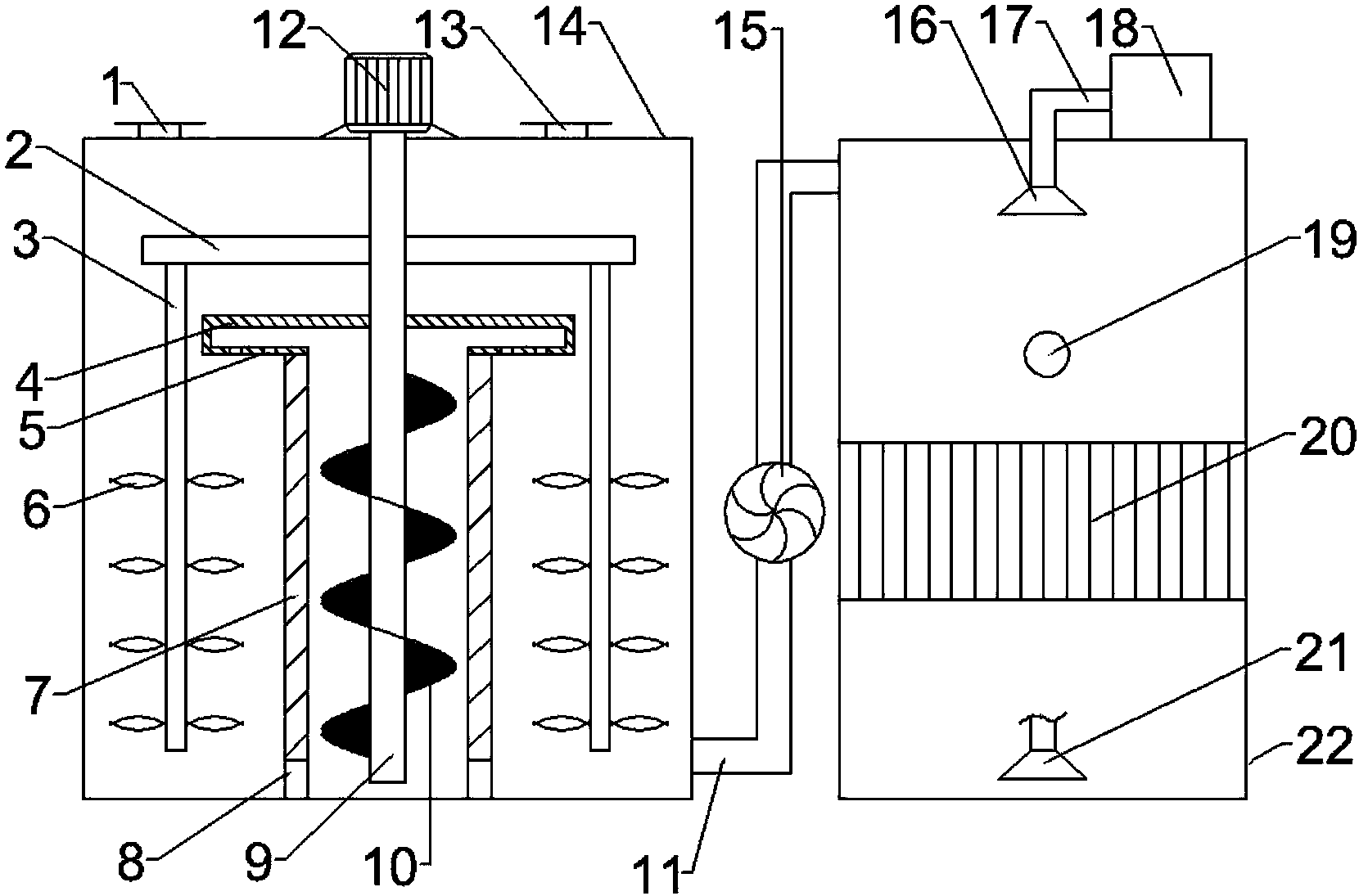

一种用于含油污泥的回收利用装置,包括搅拌室,所述搅拌室内设有转轴,转轴的顶端与位于搅拌室上方的电机相连接,所述转轴上设有螺旋叶片,所述螺旋叶片的外部套设有套筒,套筒底端与搅拌室的内底部固定连接,所述套筒的底部侧壁上开设有若干通孔,套筒的顶部固定设有喷液壳体,所述喷液壳体呈圆柱状,且喷液壳体与套筒相连通,喷液壳体的下侧均匀开设有若干喷液孔;所述转轴上部对称设有连接杆,连接杆的另一端下侧固定设有竖直杆,所述竖直杆上均匀设有若干搅拌叶片。本实用新型的有益效果是实现了含油污泥与药剂的充分混合,便于后续的处理;此外,能高效实现污油、水和污泥的分离,绿色环保,分离效率高。
权利要求书
1.一种用于含油污泥的回收利用装置,包括搅拌室,其特征在于,所述搅拌室内设有转轴,转轴的顶端与位于搅拌室上方的电机相连接,所述转轴上设有螺旋叶片,所述螺旋叶片的外部套设有套筒,套筒底端与搅拌室的内底部固定连接,所述套筒的底部侧壁上开设有若干通孔,套筒的顶部固定设有喷液壳体,所述喷液壳体呈圆柱状,且喷液壳体与套筒相连通,喷液壳体的下侧均匀开设有若干喷液孔;所述转轴上部对称设有连接杆,连接杆的另一端下侧固定设有竖直杆,所述竖直杆上均匀设有若干搅拌叶片;所述搅拌室底部通过管道与处理室相连通,所述处理室内设有电极,所述处理室上部设有吸油罩,所述吸油罩通过软管与位于处理室上方的抽油泵相连通,所述处理室的中部设置有连通口,所述处理室的底部还设有吸泥罩。
2.根据权利要求1所述的一种用于含油污泥的回收利用装置,其特征在于,所述搅拌室的顶部设有进料口。
3.根据权利要求1或2所述的一种用于含油污泥的回收利用装置,其特征在于,所述搅拌室的顶部还设有加药口。
4.根据权利要求1所述的一种用于含油污泥的回收利用装置,其特征在于,所述管道上设有泵体。
5.根据权利要求1所述的一种用于含油污泥的回收利用装置,其特征在于,所述吸油罩为塑料材料制成。
说明书
一种用于含油污泥的回收利用装置
技术领域
本实用新型涉及含油污泥技术领域,具体涉及一种用于含油污泥的回收利用装置。
背景技术
含油污泥是指在石油开采、运输(输送)、含油污水处理过程中产生的固体废弃物,坑储或堆放不但占用大量耕地,而且对周围土壤、水体、空气环境都会造成极大的危害,一旦被污染将很难恢复。同时,含油污泥也有再利用价值。化学调质分离法是国内外目前含油污泥主流处理工艺,适合石油类含量高于10%的油泥,操作较为简便、设备投资少,可以将污染治理与石油类回收有机的统一起来。
由于含油污泥中含有可利用资源原油,因此污泥的去油后显得愈加重要,在现有技术中,原油与水和污泥的分离效果较差,难以满足实际的处理效果。
实用新型内容
本实用新型的目的在于提供一种用于含油污泥的回收利用装置,以解决上述背景技术中提出的问题。
为实现上述目的,本实用新型提供如下技术方案:
一种用于含油污泥的回收利用装置,包括搅拌室,所述搅拌室内设有转轴,转轴的顶端与位于搅拌室上方的电机相连接,所述转轴上设有螺旋叶片,所述螺旋叶片的外部套设有套筒,套筒底端与搅拌室的内底部固定连接,所述套筒的底部侧壁上开设有若干通孔,套筒的顶部固定设有喷液壳体,所述喷液壳体呈圆柱状,且喷液壳体与套筒相连通,喷液壳体的下侧均匀开设有若干喷液孔;所述转轴上部对称设有连接杆,连接杆的另一端下侧固定设有竖直杆,所述竖直杆上均匀设有若干搅拌叶片;所述搅拌室底部通过管道与处理室相连通,所述处理室内设有电极,所述处理室上部设有吸油罩,所述吸油罩通过软管与位于处理室上方的抽油泵相连通,所述处理室的中部设置有连通口,所述处理室的底部还设有吸泥罩。
作为本实用新型进一步的效果:所述搅拌室的顶部设有进料口。
作为本实用新型再进一步的效果:所述搅拌室的顶部还设有加药口。
作为本实用新型再进一步的效果:所述管道上设有泵体。
作为本实用新型再进一步的效果:所述吸油罩为塑料材料制成。
本实用新型的有益效果是实现了含油污泥与药剂的充分混合,便于后续的处理;此外,能高效实现污油、水和污泥的分离,绿色环保,分离效率高。
