申请日2016.05.20
公开(公告)日2016.07.27
IPC分类号C02F1/30; C02F1/78; C02F1/72
摘要
本发明涉及一种双介质低温螺旋等离子体水处理反应器，其主要技术特点是：包括螺旋负极磁管和两个变径接件，两个变径接件分别安装在螺旋负极磁管的两端，在螺旋负极管上安装有两个螺旋负极接线端子，在两个变径接件上分别安装有正极接线端子;在螺旋负极磁管内设有螺旋负极，两个螺旋负极的两端分别与螺旋负极接线端子相连接;在变径接件安装有瓷介质正极棒并与正极接线端子相连接。本发明设计合理，能够有效地对生活污水、高浓度难降解工业废水、医院污水消毒深度处理、循环水除藻与提质治理，具有电子密度高而均匀，约束磁场低有超常的电离效率等特点，可广泛应用在污水处理领域。

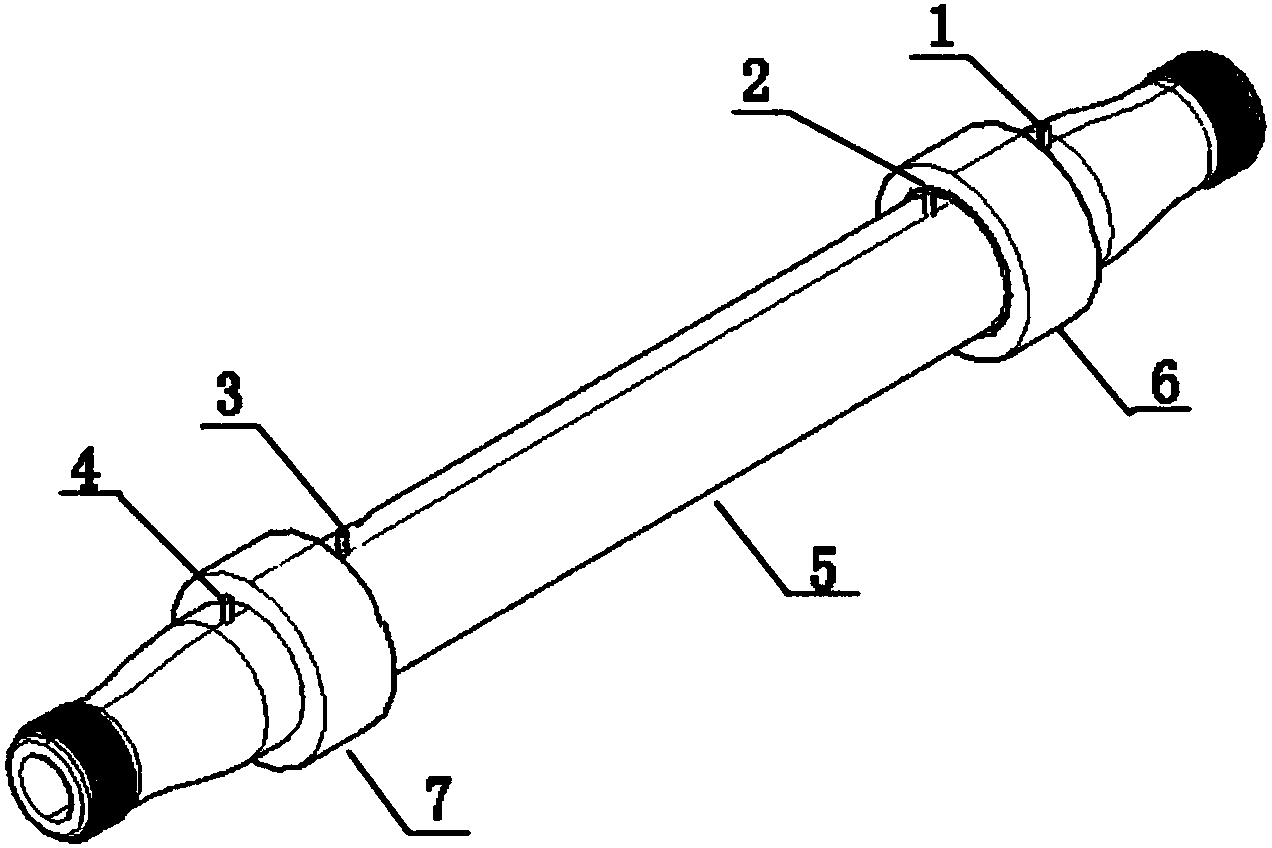

摘要附图
权利要求书
1.一种双介质低温螺旋等离子体水处理反应器，其特征在于：包括螺旋负极磁管和两个变径接件;两个变径接件分别安装在螺旋负极磁管的两端，在螺旋负极管上安装有两个螺旋负极接线端子，在两个变径接件上分别安装有正极接线端子;在螺旋负极磁管内设有螺旋负极，该螺旋负极为圆柱螺旋形结构，在两个螺旋负极的两端分别通过螺旋负极接线与螺旋负极接线端子相连接;所述变径接件为管状结构，在变径接件内部安装有瓷介质正极棒并与正极接线端子相连接。
2.根据权利要求1所述的双介质低温螺旋等离子体水处理反应器，其特征在于：所述螺旋负极磁管和两个变径接件通过螺纹方式安装在一起。
3.根据权利要求1所述的双介质低温螺旋等离子体水处理反应器，其特征在于：所述正极接线端子和负极接线端子均采用M4螺柱接线。
4.根据权利要求1至3任一项所述的双介质低温螺旋等离子体水处理反应器，其特征在于：所述瓷介质正极棒通过正极棒安装架安装在螺旋负极磁管及变径接件的内部。
5.根据权利要求4所述的双介质低温螺旋等离子体水处理反应器，其特征在于：所述正极棒安装架为十字筋结构，在正极棒安装架的中央制有通孔用于穿装瓷介质正极棒。
说明书
双介质低温螺旋等离子体水处理反应器
技术领域
本发明属于水污染防治技术领域，尤其是一种双介质低温螺旋等离子体水处理反应器。
背景技术
在工业生产以及人们生活中会产生大量的工业污水、生活污水以及医院污水等，这些污水必须要经过处理后才能排放。由于上述污水包含的成分比较复杂，因此，对其进行处理也是非常困难的。目前，污水处理方法主要采用生物处理法和物理化学絮凝法，生物处理法存在的问题是：生物菌的增殖与死亡会使活性污泥量大增，物理化学絮凝法存在的问题是：很难除去水中溶解性有机物。综上所述，现有的污水处理方法难以满足日益增加的污水处理要求。
发明内容
本发明的目的在于克服现有技术的不足，提供一种设计合理、处理效率高、成本低廉的双介质低温螺旋等离子体水处理反应器。
本发明解决其技术问题是采取以下技术方案实现的：
一种双介质低温螺旋等离子体水处理反应器，包括螺旋负极磁管和两个变径接件;两个变径接件分别安装在螺旋负极磁管的两端，在螺旋负极管上安装有两个螺旋负极接线端子，在两个变径接件上分别安装有正极接线端子;在螺旋负极磁管内设有螺旋负极，该螺旋负极为圆柱螺旋形结构，在两个螺旋负极的两端分别通过螺旋负极接线与螺旋负极接线端子相连接;所述变径接件为管状结构，在变径接件内部安装有瓷介质正极棒并与正极接线端子相连接。
而且，所述螺旋负极磁管和两个变径接件通过螺纹方式安装在一起。
而且，所述正极接线端子和负极接线端子均采用M4螺柱接线。
而且，所述瓷介质正极棒通过正极棒安装架安装在螺旋负极磁管及变径接件的内部。
而且，所述正极棒安装架为十字筋结构，在正极棒安装架的中央制有通孔用于穿装瓷介质正极棒。
本发明的优点和积极效果是：
1、本发明能够在交直流叠加电源的作用下产生螺旋形磁力线和高密度的宽带离子束，能够有效地对生活污水、高浓度难降解工业废水、医院污水消毒深度处理、循环水除藻与提质治理，具有电子密度高而均匀，约束磁场低有超常的电离效率等特点，可广泛应用在污水处理领域。
2、本发明能够在外界条件促进下使水与氧气反应生成强氧化性的自由基，与废水中污染物作用，将其氧化为CO2、水或盐，且不会产生二次污染，具有放电产生电子能量高，低温等离子体密度大，达到常用等离子技术(电晕放电)的1500倍。
